Вібраційний конвеєр для транспортування сипкої харчової сировини

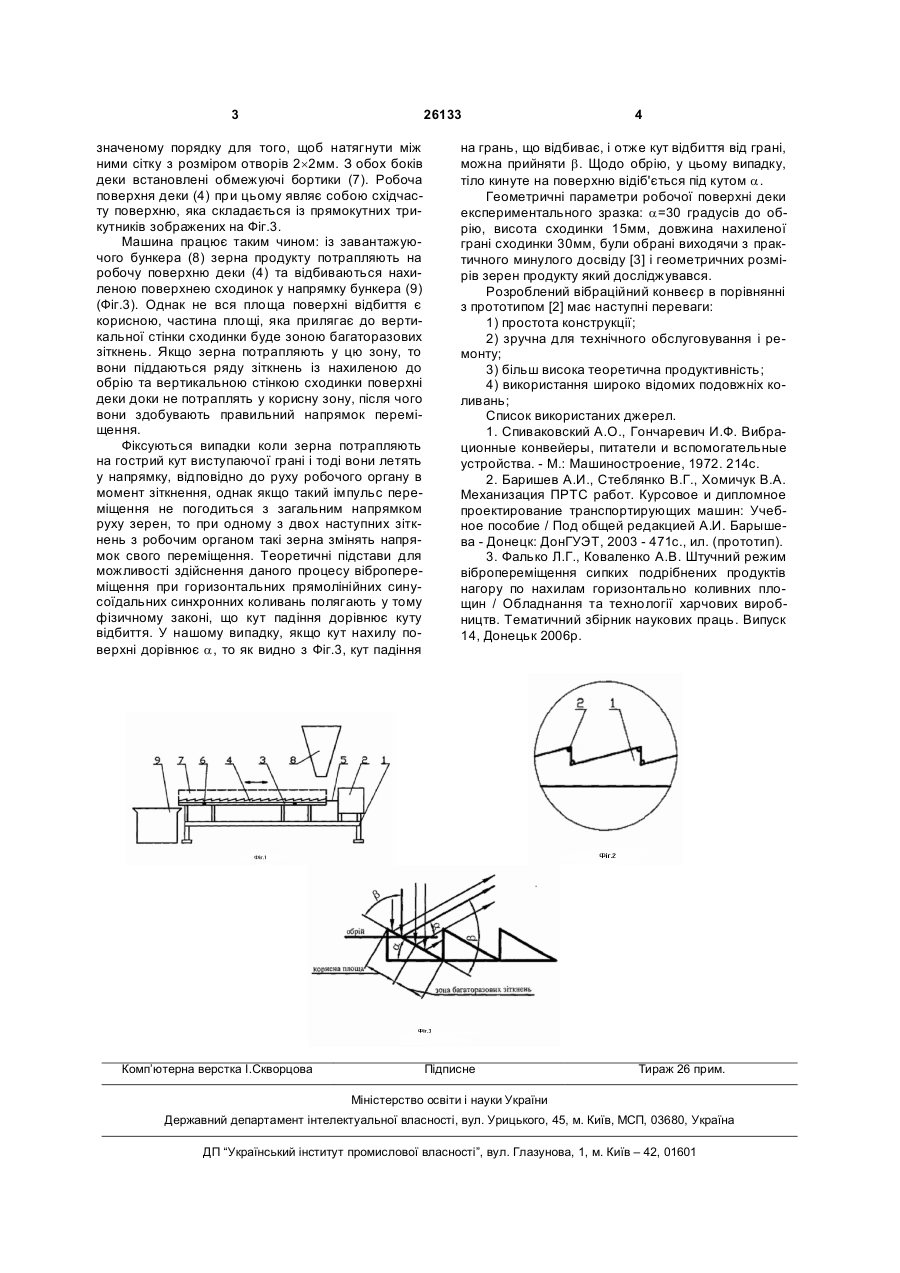

Вібраційний конвеєр для транспортування сипкої харчової сировини, що містить раму, деку і бункер, який відрізняється тим, що дека здійснює поздовжні коливання у горизонтальній площині та складається із сходинок у формі прямокутних трикутників. (19) (21) u200702634 (22) 12.03.2007 (24) 10.09.2007 (46) 10.09.2007, Бюл. № 14, 2007 р. (72) Коваленко Артем Володимирович, Фалько Олександр Леонідович, Заплетніков Ігор Миколайович 3 26133 значеному порядку для того, щоб натягнути між ними сітку з розміром отворів 2´2мм. З обох боків деки встановлені обмежуючі бортики (7). Робоча поверхня деки (4) при цьому являє собою східчасту поверхню, яка складається із прямокутних трикутників зображених на Фіг.3. Машина працює таким чином: із завантажуючого бункера (8) зерна продукту потрапляють на робочу поверхню деки (4) та відбиваються нахиленою поверхнею сходинок у напрямку бункера (9) (Фіг.3). Однак не вся площа поверхні відбиття є корисною, частина площі, яка прилягає до вертикальної стінки сходинки буде зоною багаторазових зіткнень. Якщо зерна потрапляють у цю зону, то вони піддаються ряду зіткнень із нахиленою до обрію та вертикальною стінкою сходинки поверхні деки доки не потраплять у корисну зону, після чого вони здобувають правильний напрямок переміщення. Фіксуються випадки коли зерна потрапляють на гострий кут виступаючої грані і тоді вони летять у напрямку, відповідно до руху робочого органу в момент зіткнення, однак якщо такий імпульс переміщення не погодиться з загальним напрямком руху зерен, то при одному з двох наступних зіткнень з робочим органом такі зерна змінять напрямок свого переміщення. Теоретичні підстави для можливості здійснення даного процесу вібропереміщення при горизонтальних прямолінійних синусоїдальних синхронних коливань полягають у тому фізичному законі, що кут падіння дорівнює куту відбиття. У нашому випадку, якщо кут нахилу поверхні дорівнює a, то як видно з Фіг.3, кут падіння Комп’ютерна верстка І.Скворцова 4 на грань, що відбиває, і отже кут відбиття від грані, можна прийняти b. Щодо обрію, у цьому випадку, тіло кинуте на поверхню відіб'ється під кутом a. Геометричні параметри робочої поверхні деки експериментального зразка: a=30 градусів до обрію, висота сходинки 15мм, довжина нахиленої грані сходинки 30мм, були обрані виходячи з практичного минулого досвіду [3] і геометричних розмірів зерен продукту який досліджувався. Розроблений вібраційний конвеєр в порівнянні з прототипом [2] має наступні переваги: 1) простота конструкції; 2) зручна для технічного обслуговування і ремонту; 3) більш висока теоретична продуктивність; 4) використання широко відомих подовжніх коливань; Список використаних джерел. 1. Спиваковский А.О., Гончаревич И.Ф. Вибрационные конвейеры, питатели и вспомогательные устройства. - М.: Машиностроение, 1972. 214с. 2. Баришев А.И., Стеблянко В.Г., Хомичук В.А. Механизация ПРТС работ. Курсовое и дипломное проектирование транспортирующих машин: Учебное пособие / Под общей редакцией А.И. Барышева - Донецк: ДонГУЭТ, 2003 - 471с., ил. (прототип). 3. Фалько Л.Г., Коваленко А.В. Штучний режим вібропереміщення сипких подрібнених продуктів нагору по нахилам горизонтально коливних площин / Обладнання та технології харчових виробництв. Тематичний збірник наукових праць. Випуск 14, Донецьк 2006р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
