Привід круглов`язальної машини
Номер патенту: 26195
Опубліковано: 10.09.2007
Автори: Марченко Анатолій Іванович, Хомяк Олег Миколайович, Піпа Борис Федорович
Формула / Реферат
Привід круглов’язальної машини, що містить кінематично з’єднані між собою електродвигун та вертикальний привідний вал, на кінцях якого жорстко закріплені ведучі елементи, кінематично з’єднані з веденими елементами передач, відповідно, механізму в’язання та механізму товароприйому, який відрізняється тим, що кінематичні з’єднання виконані у формі ланцюгових передач.
Текст

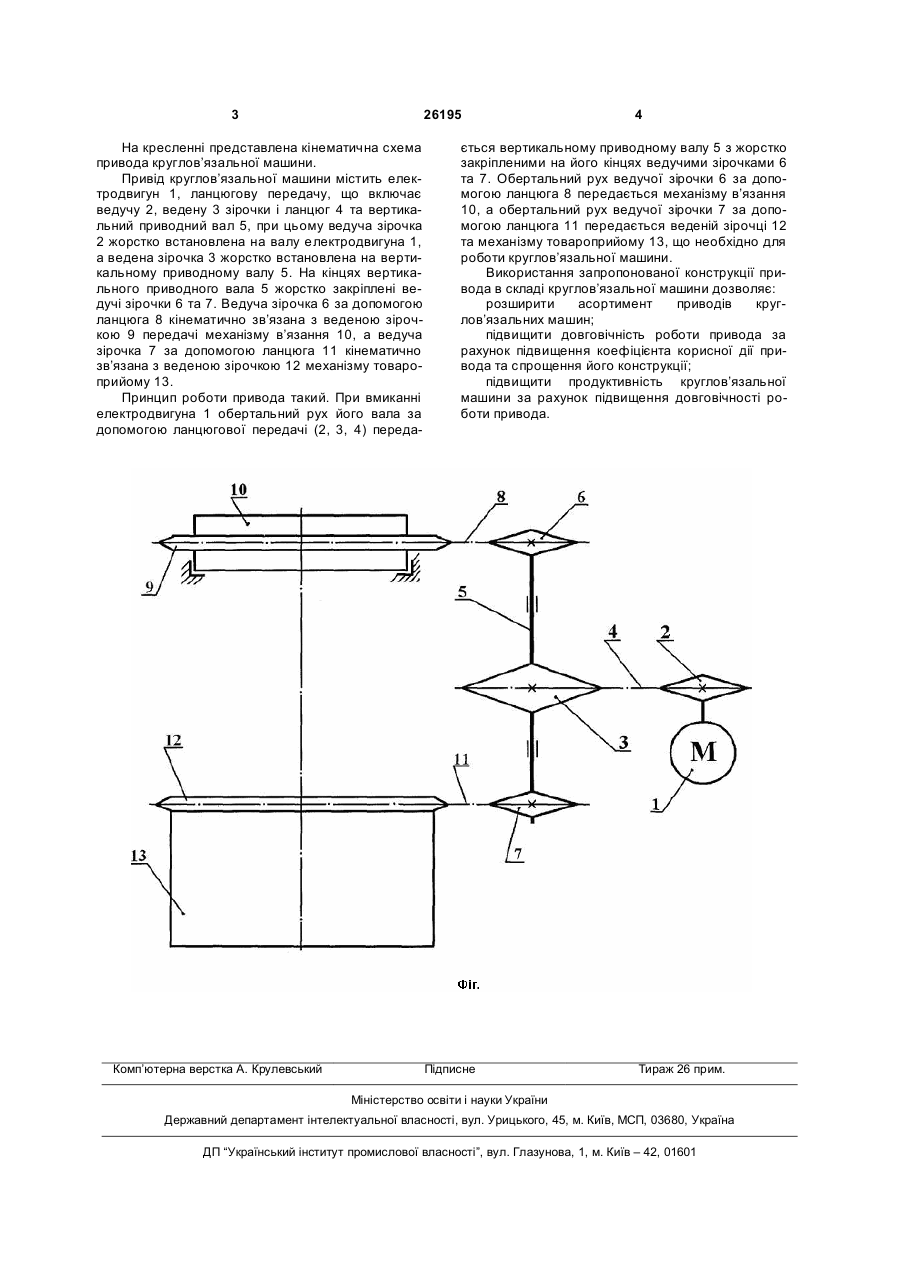

Привід круглов’язальної машини, що містить кінематично з’єднані між собою електродвигун та вертикальний привідний вал, на кінцях якого жорстко закріплені ведучі елементи, кінематично з’єднані з веденими елементами передач, відповідно, механізму в’язання та механізму товароприйому, який відрізняється тим, що кінематичні з’єднання виконані у формі ланцюгових передач. (19) (21) u200704376 (22) 20.04.2007 (24) 10.09.2007 (46) 10.09.2007, Бюл. № 14, 2007 р. (72) Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 26195 На кресленні представлена кінематична схема привода круглов’язальної машини. Привід круглов’язальної машини містить електродвигун 1, ланцюгову передачу, що включає ведучу 2, ведену 3 зірочки і ланцюг 4 та вертикальний приводний вал 5, при цьому ведуча зірочка 2 жорстко встановлена на валу електродвигуна 1, а ведена зірочка 3 жорстко встановлена на вертикальному приводному валу 5. На кінцях вертикального приводного вала 5 жорстко закріплені ведучі зірочки 6 та 7. Ведуча зірочка 6 за допомогою ланцюга 8 кінематично зв’язана з веденою зірочкою 9 передачі механізму в’язання 10, а ведуча зірочка 7 за допомогою ланцюга 11 кінематично зв’язана з веденою зірочкою 12 механізму товароприйому 13. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою ланцюгової передачі (2, 3, 4) переда Комп’ютерна верстка А. Крулевський 4 ється вертикальному приводному валу 5 з жорстко закріпленими на його кінцях ведучими зірочками 6 та 7. Обертальний рух ведучої зірочки 6 за допомогою ланцюга 8 передається механізму в’язання 10, а обертальний рух ведучої зірочки 7 за допомогою ланцюга 11 передається веденій зірочці 12 та механізму товароприйому 13, що необхідно для роботи круглов’язальної машини. Використання запропонованої конструкції привода в складі круглов’язальної машини дозволяє: розширити асортимент приводів круглов’язальних машин; підвищити довговічність роботи привода за рахунок підвищення коефіцієнта корисної дії привода та спрощення його конструкції; підвищити продуктивність круглов’язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
