Привід круглов`язальної машини
Номер патенту: 25003
Опубліковано: 25.07.2007
Автори: Ловейкіна Світлана Олексіївна, Піпа Борис Федорович, Павленко Георгій Іванович
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої встановлена на валу веденого шківа клинопасової передачі, та вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі, кінематично за допомогою передач з'єднаний з механізмами в'язання та товароприйому, який відрізняється тим, що передачі механізмів в'язання та товароприйому виконані ланцюговими.
Текст

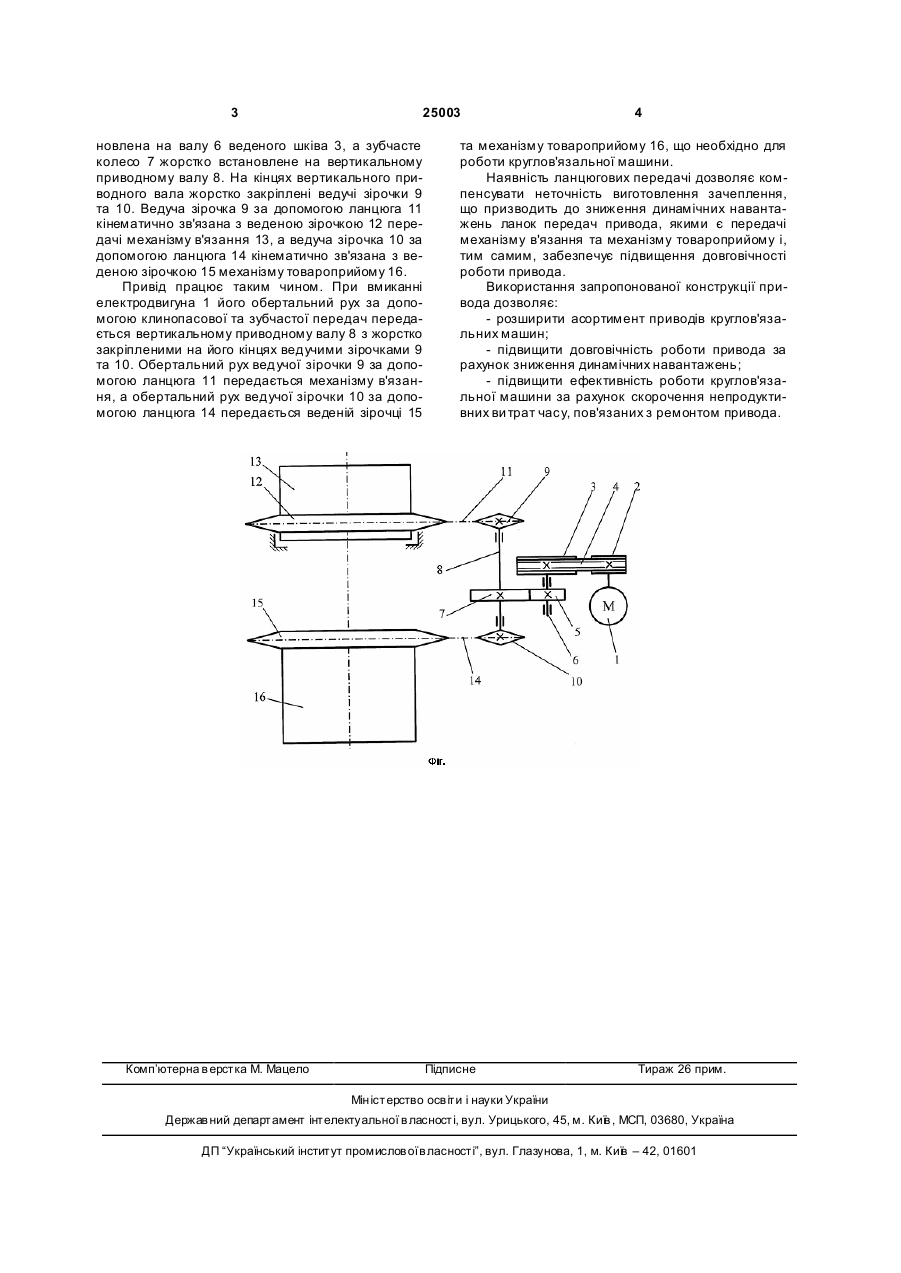

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий 3 25003 новлена на валу 6 веденого шківа 3, а зубчасте колесо 7 жорстко встановлене на вертикальному приводному валу 8. На кінцях вертикального приводного вала жорстко закріплені ведучі зірочки 9 та 10. Ведуча зірочка 9 за допомогою ланцюга 11 кінематично зв'язана з веденою зірочкою 12 передачі механізму в'язання 13, а ведуча зірочка 10 за допомогою ланцюга 14 кінематично зв'язана з веденою зірочкою 15 механізму товароприйому 16. Привід працює таким чином. При вмиканні електродвигуна 1 його обертальний рух за допомогою клинопасової та зубчастої передач передається вертикальному приводному валу 8 з жорстко закріпленими на його кінцях ведучими зірочками 9 та 10. Обертальний рух ведучої зірочки 9 за допомогою ланцюга 11 передається механізму в'язання, а обертальний рух ведучої зірочки 10 за допомогою ланцюга 14 передається веденій зірочці 15 Комп’ютерна в ерстка М. Мацело 4 та механізму товароприйому 16, що необхідно для роботи круглов'язальної машини. Наявність ланцюгових передачі дозволяє компенсувати неточність виготовлення зачеплення, що призводить до зниження динамічних навантажень ланок передач привода, якими є передачі механізму в'язання та механізму товароприйому і, тим самим, забезпечує підвищення довговічності роботи привода. Використання запропонованої конструкції привода дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода за рахунок зниження динамічних навантажень; - підвищити ефективність роботи круглов'язальної машини за рахунок скорочення непродуктивних ви трат часу, пов'язаних з ремонтом привода. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Loveikina Svitlana Oleksiivna, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Ловейкина Светлана Алексеевна, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/94
Мітки: круглов'язальної, машини, привід
