П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 26433

Опубліковано: 25.09.2007

Автори: Шарапов Валерій Михайлович, Коваленко Анна Михайлівна, Гуржій Андрій Миколайович

Завантажити PDF файл.

Формула / Реферат

Текст

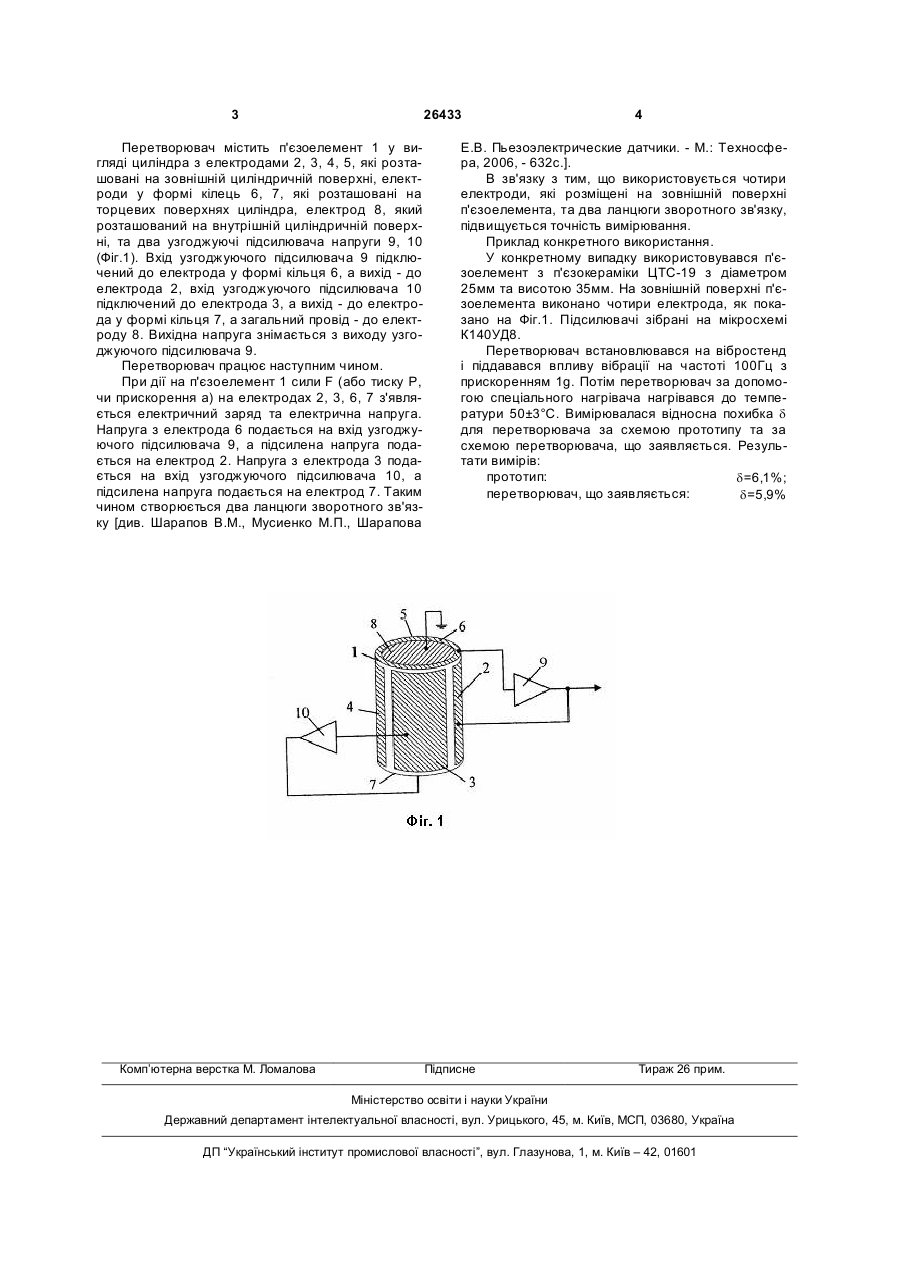

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючі підсилювачі, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, чотирьох частин цилі 3 26433 Перетворювач містить п'єзоелемент 1 у вигляді циліндра з електродами 2, 3, 4, 5, які розташовані на зовнішній циліндричній поверхні, електроди у формі кілець 6, 7, які розташовані на торцевих поверхнях циліндра, електрод 8, який розташований на внутрішній циліндричній поверхні, та два узгоджуючі підсилювача напруги 9, 10 (Фіг.1). Вхід узгоджуючого підсилювача 9 підключений до електрода у формі кільця 6, а вихід - до електрода 2, вхід узгоджуючого підсилювача 10 підключений до електрода 3, а вихід - до електрода у формі кільця 7, а загальний провід - до електроду 8. Вихідна напруга знімається з виходу узгоджуючого підсилювача 9. Перетворювач працює наступним чином. При дії на п'єзоелемент 1 сили F (або тиску Р, чи прискорення а) на електродах 2, 3, 6, 7 з'являється електричний заряд та електрична напруга. Напруга з електрода 6 подається на вхід узгоджуючого підсилювача 9, а підсилена напруга подається на електрод 2. Напруга з електрода 3 подається на вхід узгоджуючого підсилювача 10, а підсилена напруга подається на електрод 7. Таким чином створюється два ланцюги зворотного зв'язку [див. Шарапов В.М., Мусиенко М.П., Шарапова Комп’ютерна верстка М. Ломалова 4 Е.В. Пьезоэлектрические датчики. - М.: Техносфера, 2006, - 632с.]. В зв'язку з тим, що використовується чотири електроди, які розміщені на зовнішній поверхні п'єзоелемента, та два ланцюги зворотного зв'язку, підвищується точність вимірювання. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 з діаметром 25мм та висотою 35мм. На зовнішній поверхні п'єзоелемента виконано чотири електрода, як показано на Фіг.1. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд і піддавався впливу вібрації на частоті 100Гц з прискоренням 1g. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка d для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: прототип: d=6,1%; перетворювач, що заявляється: d=5,9% Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych, Kovalenko Anna Mykhailivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Гуржий Андрей Николаевич, Коваленко Анна Михайловна

МПК / Мітки

МПК: G01P 15/09, G01L 1/16

Мітки: п'єзоелектричний, величин, механічних, перетворювач
