П’єзоелектричний перетворювач механічних величин
Номер патенту: 24807
Опубліковано: 10.07.2007
Автори: Гуржій Андрій Миколайович, Шарапов Валерій Михайлович, Коваленко Анна Михайлівна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючі підсилювачі, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, чотирьох частин циліндра на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п'єзоелемента, причому вхід і вихід першого узгоджуючого підсилювача з'єднані відповідно з електродом у формі кільця на одній торцевій поверхні і електродом у формі кільця на другій торцевій поверхні, а вхід і вихід другого узгоджуючого підсилювача з'єднані відповідно з першою і третьою частинами зовнішнього циліндра, а електрод у вигляді циліндра, який розташований на внутрішній циліндричній поверхні п'єзоелемента, підключений до загального проводу схеми.
Текст

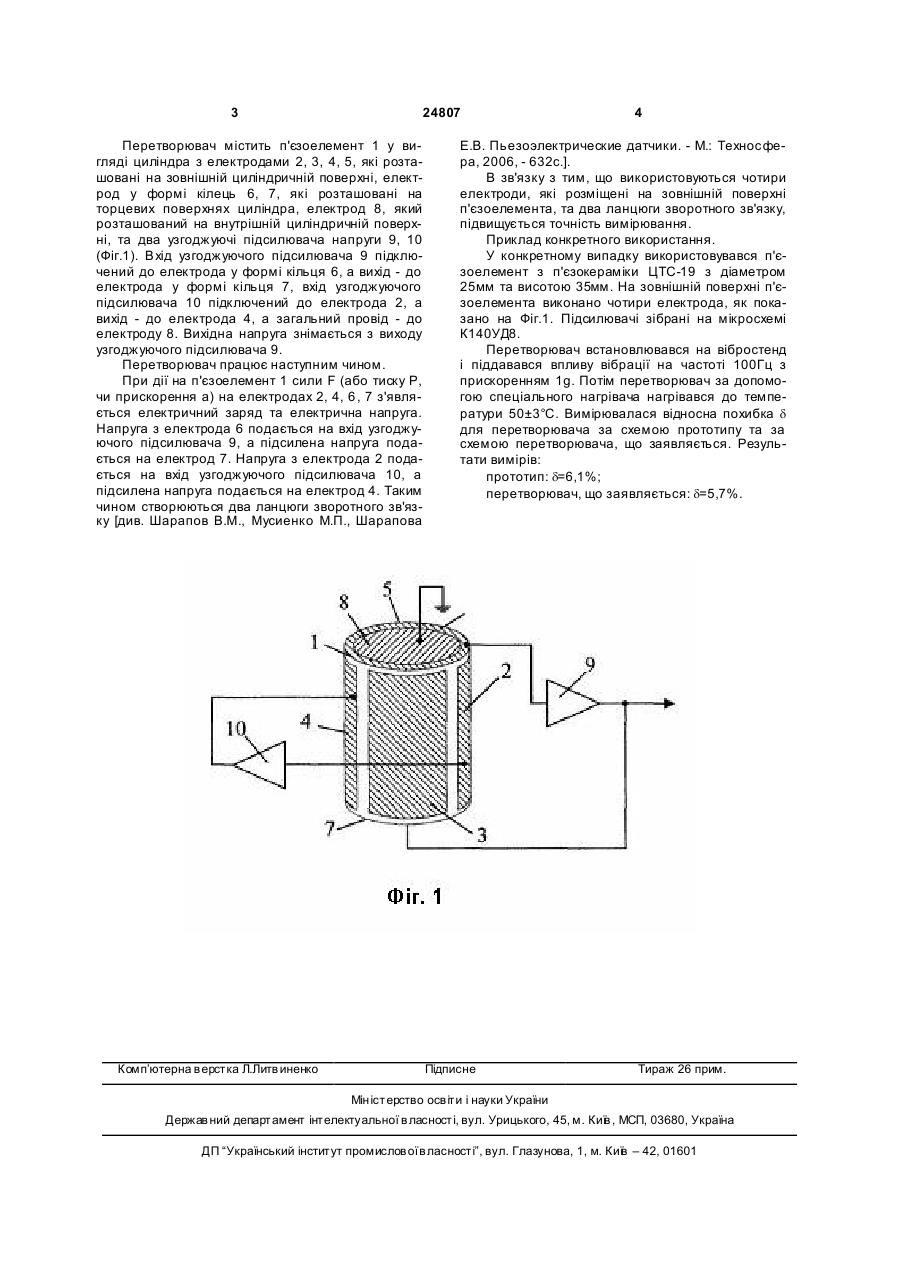

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючі підсилювачі, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, чотирьох частин цилі 3 24807 Перетворювач містить п'єзоелемент 1 у вигляді циліндра з електродами 2, 3, 4, 5, які розташовані на зовнішній циліндричній поверхні, електрод у формі кілець 6, 7, які розташовані на торцевих поверхнях циліндра, електрод 8, який розташований на внутрішній циліндричній поверхні, та два узгоджуючі підсилювача напруги 9, 10 (Фіг.1). Вхід узгоджуючого підсилювача 9 підключений до електрода у формі кільця 6, а вихід - до електрода у формі кільця 7, вхід узгоджуючого підсилювача 10 підключений до електрода 2, а вихід - до електрода 4, а загальний провід - до електроду 8. Вихідна напруга знімається з виходу узгоджуючого підсилювача 9. Перетворювач працює наступним чином. При дії на п'єзоелемент 1 сили F (або тиску Р, чи прискорення а) на електродах 2, 4, 6 , 7 з'являється електричний заряд та електрична напруга. Напруга з електрода 6 подається на вхід узгоджуючого підсилювача 9, а підсилена напруга подається на електрод 7. Напруга з електрода 2 подається на вхід узгоджуючого підсилювача 10, а підсилена напруга подається на електрод 4. Таким чином створюються два ланцюги зворотного зв'язку [див. Шарапов В.М., Мусиенко М.П., Шарапова Комп’ютерна в ерстка Л.Литв иненко 4 Е.В. Пьезоэлектрические датчики. - М.: Техносфера, 2006, - 632с.]. В зв'язку з тим, що використовуються чотири електроди, які розміщені на зовнішній поверхні п'єзоелемента, та два ланцюги зворотного зв'язку, підвищується точність вимірювання. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 з діаметром 25мм та висотою 35мм. На зовнішній поверхні п'єзоелемента виконано чотири електрода, як показано на Фіг.1. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд і піддавався впливу вібрації на частоті 100Гц з прискоренням 1g. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка d для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: прототип: d=6,1%; перетворювач, що заявляється: d=5,7%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych, Kovalenko Anna Mykhailivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич, Коваленко Анна Михайловна
