Пристрій для контролю біморфних п`єзоелементів
Номер патенту: 26434
Опубліковано: 25.09.2007
Автори: Сотула Жанна Василівна, Шарапов Валерій Михайлович, Гуржій Андрій Миколайович
Формула / Реферат
Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коливань, вимірювальний контур та вимірювальний пристрій, який відрізняється тим, що генератор електричних коливань виконано в вигляді генератора електричної напруги у формі меандра, а вимірювальний контур виконано в формі П-подібного RC-фільтра верхніх частот, в якому як ємність використано біморфний п'єзоелемент, що контролюється.
Текст

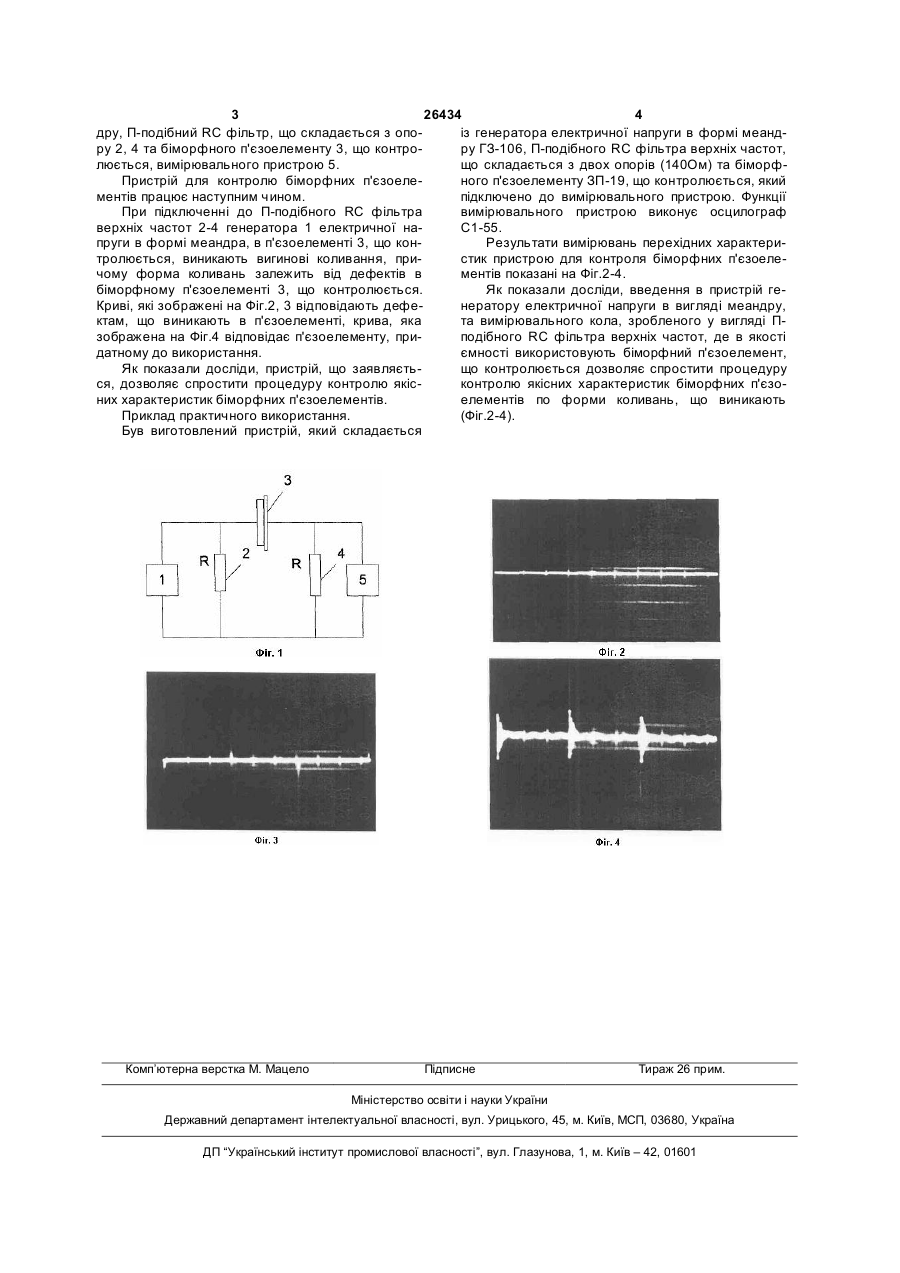

Пристрій для контролю біморфних п'єзоелементів, що містить генератор електричних коли 3 26434 4 із генератора електричної напруги в формі меанддру, П-подібний RC фільтр, що складається з опору ГЗ-106, П-подібного RC фільтра верхніх частот, ру 2, 4 та біморфного п'єзоелементу 3, що контрощо складається з двох опорів (140Ом) та біморфлюється, вимірювального пристрою 5. ного п'єзоелементу ЗП-19, що контролюється, який Пристрій для контролю біморфних п'єзоелепідключено до вимірювального пристрою. Функції ментів працює наступним чином. вимірювального пристрою виконує осцилограф При підключенні до П-подібного RC фільтра С1-55. верхніх частот 2-4 генератора 1 електричної наРезультати вимірювань перехідних характерипруги в формі меандра, в п'єзоелементі 3, що констик пристрою для контроля біморфних п'єзоелетролюється, виникають вигинові коливання, приментів показані на Фіг.2-4. чому форма коливань залежить від дефектів в Як показали досліди, введення в пристрій гебіморфному п'єзоелементі 3, що контролюється. нератору електричної напруги в вигляді меандру, Криві, які зображені на Фіг.2, 3 відповідають дефета вимірювального кола, зробленого у вигляді Пктам, що виникають в п'єзоелементі, крива, яка подібного RC фільтра верхніх частот, де в якості зображена на Фіг.4 відповідає п'єзоелементу, приємності використовують біморфний п'єзоелемент, датному до використання. що контролюється дозволяє спростити процедуру Як показали досліди, пристрій, що заявляєтьконтролю якісних характеристик біморфних п'єзося, дозволяє спростити процедуру контролю якіселементів по форми коливань, що виникають них характеристик біморфних п'єзоелементів. (Фіг.2-4). Приклад практичного використання. Був виготовлений пристрій, який складається Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for bimorph piezoelectric elements control
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych, Sotula Zhanna Vasylivna
Назва патенту російськоюУстройство для контроля биморфных пьезоэлементов
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 31/00
Мітки: пристрій, п'єзоелементів, контролю, біморфних
