П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 26432

Опубліковано: 25.09.2007

Автори: Малахов Євгеній Валерійович, Тимчик Тарас Григорович, Шарапов Валерій Михайлович, Коваленко Анна Михайлівна

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючі підсилювачі, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, чотирьох частин циліндра на зовнішній циліндричній поверхні, у формі кільця на торцевій поверхні п'єзоелемента, причому вхід і вихід першого узгоджуючого підсилювача з'єднані відповідно з першою і третьою частинами зовнішнього циліндра, а вхід і вихід другого узгоджуючого підсилювача з'єднані відповідно з другою частиною зовнішнього циліндра і електродом у формі кільця, а електрод у вигляді циліндра, який розташований на внутрішній циліндричній поверхні п'єзоелемента, підключений до загального проводу схеми.

Текст

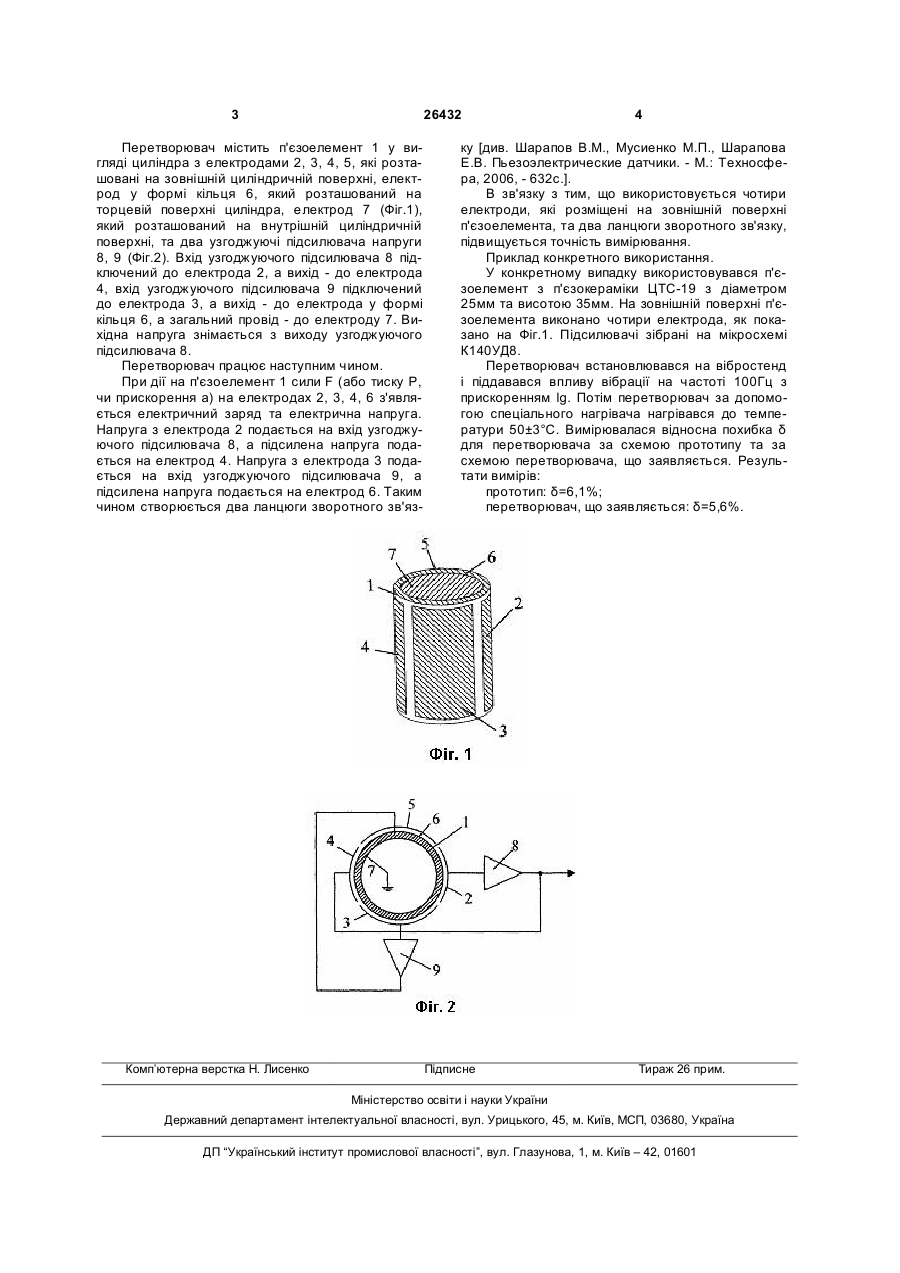

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент у вигляді циліндра з електродами та узгоджуючі підсилювачі, який відрізняється тим, що електроди на п'єзоелементі виконані у вигляді циліндра на внутрі 3 26432 Перетворювач містить п'єзоелемент 1 у вигляді циліндра з електродами 2, 3, 4, 5, які розташовані на зовнішній циліндричній поверхні, електрод у формі кільця 6, який розташований на торцевій поверхні циліндра, електрод 7 (Фіг.1), який розташований на внутрішній циліндричній поверхні, та два узгоджуючі підсилювача напруги 8, 9 (Фіг.2). Вхід узгоджуючого підсилювача 8 підключений до електрода 2, а вихід - до електрода 4, вхід узгоджуючого підсилювача 9 підключений до електрода 3, а вихід - до електрода у формі кільця 6, а загальний провід - до електроду 7. Вихідна напруга знімається з виходу узгоджуючого підсилювача 8. Перетворювач працює наступним чином. При дії на п'єзоелемент 1 сили F (або тиску Р, чи прискорення а) на електродах 2, 3, 4, 6 з'являється електричний заряд та електрична напруга. Напруга з електрода 2 подається на вхід узгоджуючого підсилювача 8, а підсилена напруга подається на електрод 4. Напруга з електрода 3 подається на вхід узгоджуючого підсилювача 9, а підсилена напруга подається на електрод 6. Таким чином створюється два ланцюги зворотного зв'яз Комп’ютерна верстка Н. Лисенко 4 ку [див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезоэлектрические датчики. - М.: Техносфера, 2006, - 632с.]. В зв'язку з тим, що використовується чотири електроди, які розміщені на зовнішній поверхні п'єзоелемента, та два ланцюги зворотного зв'язку, підвищується точність вимірювання. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 з діаметром 25мм та висотою 35мм. На зовнішній поверхні п'єзоелемента виконано чотири електрода, як показано на Фіг.1. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач встановлювався на вібростенд і піддавався впливу вібрації на частоті 100Гц з прискоренням lg. Потім перетворювач за допомогою спеціального нагрівача нагрівався до температури 50±3°С. Вимірювалася відносна похибка δ для перетворювача за схемою прототипу та за схемою перетворювача, що заявляється. Результати вимірів: прототип: δ=6,1%; перетворювач, що заявляється: δ=5,6%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Tymchyk Taras Grygorovych, Malakhov Yevhenii Valeriiovych, Kovalenko Anna Mykhailivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Тымчик Тарас Григорьевич, Малахов Евгений Валериевич, Коваленко Анна Михайловна

МПК / Мітки

Автори: Шарапов Валерій Михайлович, Трембовецька Руслана Володимирівна, Тичков Володимир Володимирович, Підгорний Олег Віталійович

МПК: G01P 15/09, G01L 1/16

Мітки: величин, механічних, перетворювач, п'єзоелектричний

Формула / Реферат:

П’єзоелектричний перетворювач механічних величин, що містить п’єзоелемент у вигляді циліндра з електродами та узгоджуючий підсилювач, який відрізняється тим, що у перетворювач введено другий узгоджуючий підсилювач, а електроди на п’єзоелементі виконані у вигляді циліндра на внутрішній циліндричній поверхні, двох півциліндрів на зовнішній циліндричній поверхні, у вигляді кілець на торцевих поверхнях п’єзоелемента, причому вхід і вихід першого...
