Напівавтомат для розливу рідких продуктів

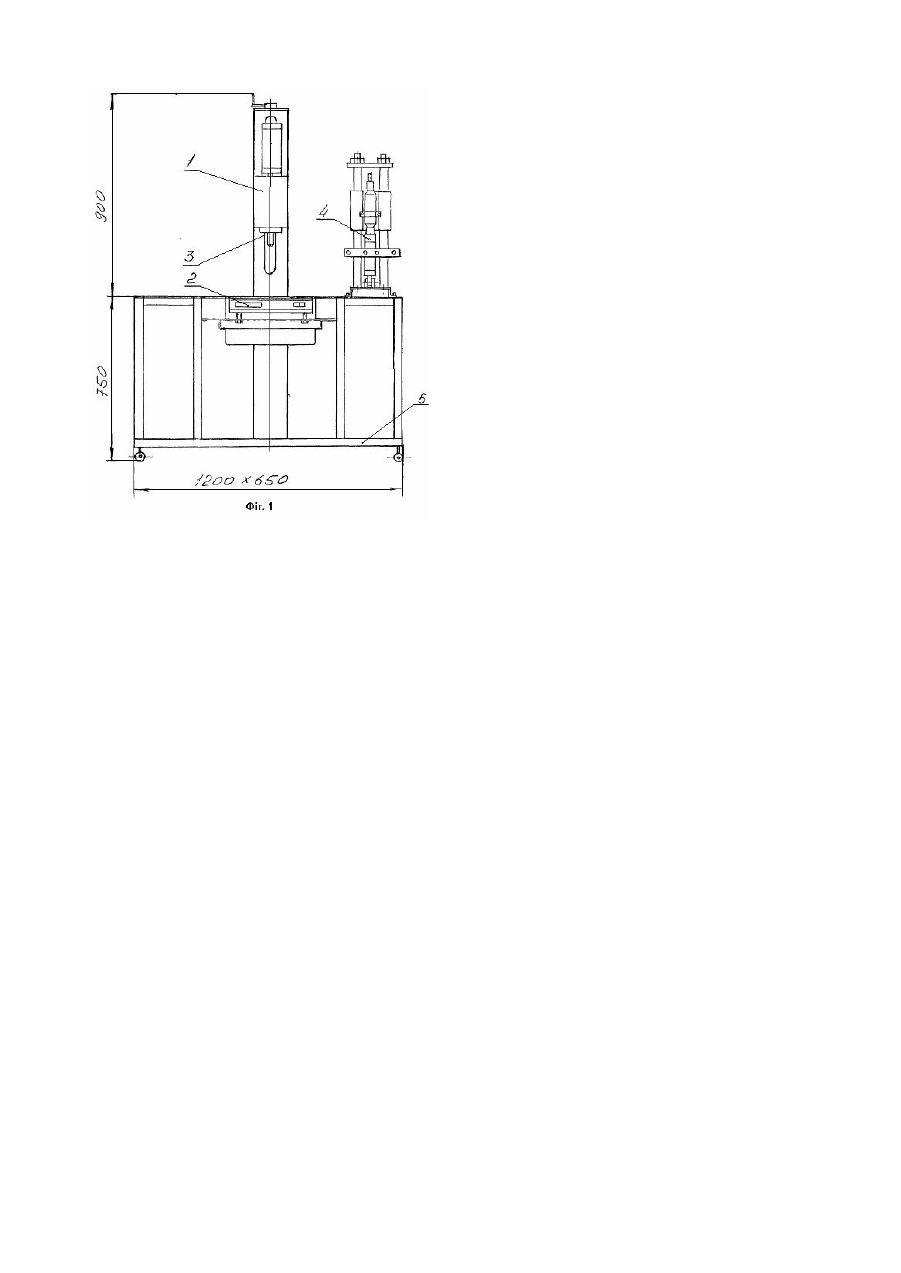

Напівавтомат для розливу рідких продуктів (далі напівавтомат) може використовуватись для розливу мало в'язких продуктів у каністри поліетиленові або інші ємкісті місткістю від 0,5дм 3 до 30дм 3. У відомих розливних машинах лінійного типу як дозатор використані об'ємні дозатори у вигляді мірного циліндра ("Пристрій для дозування продукту та подачі тари", патент на корисну модель №1851, заявка №2002086405). Прикладом розпивочної машини лінійного типу може служити автомат для розливу рідких медикаментів у флакони (Шаповалов Ю.Н, «Упаковывание химической продукции», вид. 1983р. Ленінград, Хімія , стор.77, мал.40) - прототип. Автомат працює наступним чином. Транспортер пересуває тару уздовж автомата. Штовхач, який приводиться в дію пневмоциліндром, пересуває порожню тару з транспортера під зливну насадку дозатора. Керування дозатором здійснюється за допомогою золотникового розподілювача. Розмір дози продукту регулюється обертанням налагоджувального гвинта, який змінює хід поршня. Наповнена тара подається на стіл нагромаджувач. Недоліком описаного прототипу є: - конструкція автомата складна для виготовлення у власних виробничих умовах; - автомат не укомплектований закупорювальною голівкою і не пристосований для мобільного пересування; - автомат не забезпечує точне доливання, Технічним завданням корисної моделі є створення напівавтомата, який дозволяє більш точне дозування, має більш просту конструкцію, що може бути виготовленим у власних виробничих умовах, а також являє собою завершену конструкцію для заливання і закупорювання поліетиленових каністр, та має можливість легко пересуватись і вмонтовуватись в інші лінії та дільниці виробництва. Н кресленні зображена схема загального вигляду напівавтомату. Напівавтомат складається з вагового дозатору в який входять розливальна голівка 1, електронні ваги 2, кран 3, сопло 6, і закупорювальної голівки 4. На однієї рамі розміщено і дозатор, і закупорювальна голівка, вся конструкція напівавтомату розміщена на колісний платформі 5. Суть корисної моделі полягає в наступному. Для спрощення та надання мобільності в напівавтоматі застосовано ваговий дозатор з використанням електронних ваг. На одній рамі розміщено і дозатор, і закупорювальний пристрій, вся конструкція напівавтомата розміщена на колісній платформі і легко вмонтовується в інші лінії, дільниці. Для збільшення точності розливу застосовано режим повільного доливання (10% від загального обсягу тари), керування яким здійснюється за командою від електронних ваг. Робота напівавтомата полягає у наступному. Дозуємий продукт під тиском подається до розливальної голівки 1, каністра встановлюється вручну на електронні ваги 2, відбувається зважування порожньої тари (каністри) та видача команди на відкриття крана 3 для початку заповнення каністри нафтопродуктом, у яку автоматично опускається розливальне сопло. Після заповнення 90% каністри, кран 3 частково закривається і виконується точне доливання. Після досягання ваги завданої дози, за командою з електронних ваг кран 3 остаточно закривається. Заповнена каністра пересувається з ваг, оператор вручну встановлює на горловину каністри поліетиленову кришку, каністра пересувається під закупорювальну голівку 4. Коли голівка 4 автоматично опускається і починає обертатись, відбувається закупорювання каністри. У пропонуємого напівавтомата передбачене регулювання розливальної та закупорювальної голівок за висотою, а також змінні розливальні сопла (залежно від діаметра горловини ємності), що дозволяє використовува ти її для різного виду тари. Час заповнення каністри місткістю 5дм 3 моторною оливою складає 9 секунд, місткістю 1дм 3 - 6 секунд, і залежить від в'язкості та тиску, з яким подається на розливання продукт. Напівавтомат розташован на колісної платформі і має можливість пересуватися у разі потреби. Фіг.1 - схема загального вигляду напівавтомата. Напівавтомат для розливу рідких нафтопродуктів успішно використовується на ВАТ "АЗМОЛ" для розфасовування олив у поліетиленові каністри.
