Спосіб обробки зовнішньої поверхні товстостінного циліндра з радіальними виступами
Номер патенту: 2656
Опубліковано: 26.12.1994
Автори: Денисенко Олександр Антонович, Тихий Володимир Миколайович, Панченко Євген Миколайович, Сухиненко Володимир Євгенович, Галенко Василь Петрович
Формула / Реферат
Способ обработки наружной поверхности толстостенного цилиндра с радиальными выступами, включающий точение наружной поверхности заготовки в зоне выступа со смещением оси вращения относительно оси цилиндра в сторону выступа, отличающийся тем, что, с целью снижения металлоемкости и упрощения технологии, металл околовыступной зоны удаляют точением со смещением оси вращения относительно оси цилиндра в направлении, перпендикулярном оси выступа.
Текст

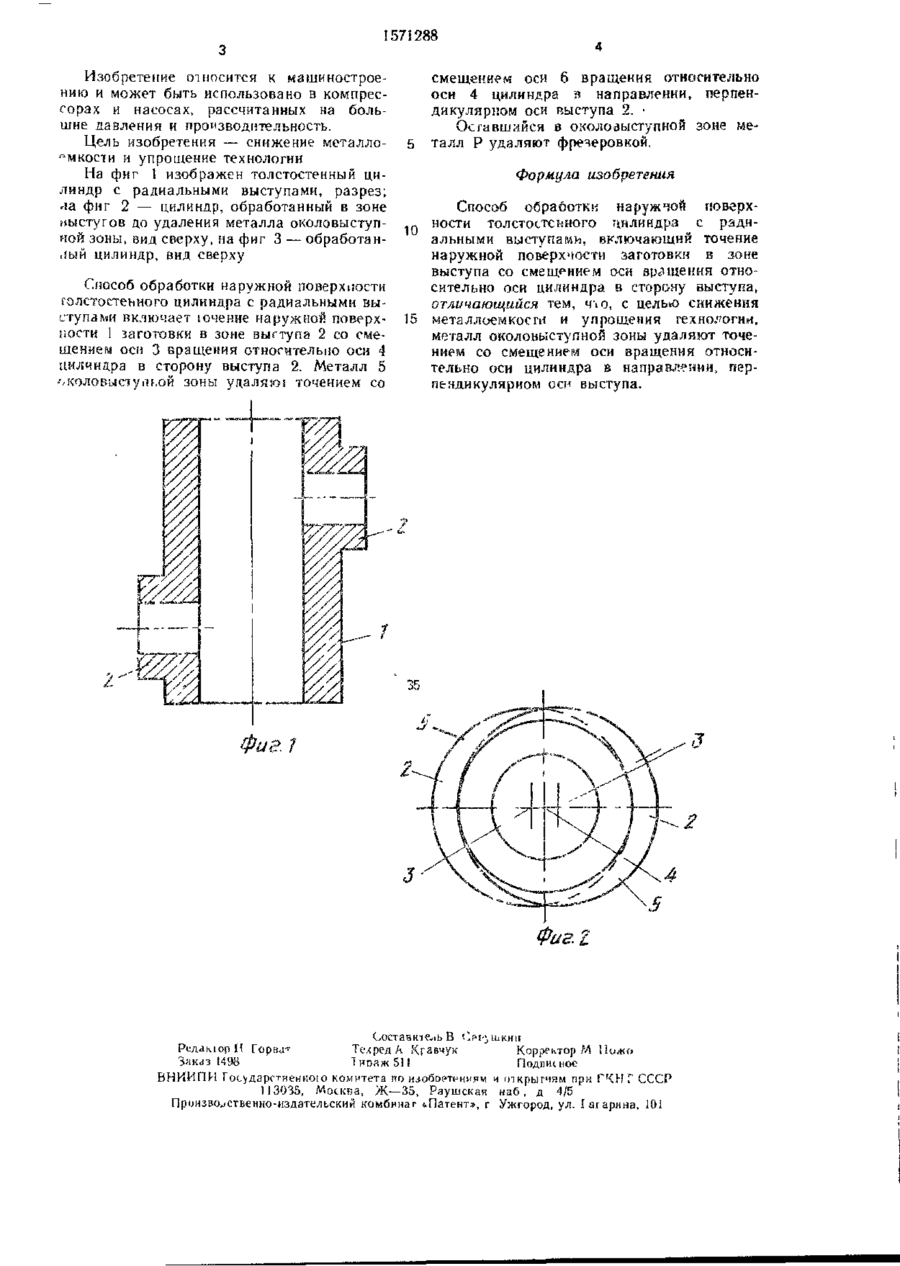

Изобретение может быть использовано при обработке цилиндров компрессоров и насосов, рассчитанных па большие дав ления и производительность После точения наружной поверхности заготовки со смешением оси вращения относительно оси 4 цилиндра в сторону выступа 2 оставшийся металл околовыступной зоны удаляют точением смещая ось 6 вращения относительно оси 4 цилиндра в направлении, перпендикулярном оси выступа 2 3 ил СЛ 00 00 ФигЗ 1571288 Изобретение относится к машиностроению и может быть использовано в компрессорах и насосах, рассчитанных на большие давления и производительность. Цель изобретения — снижение металлоемкости и упрощение технологии На фиг 1 изображен толстостенный цилиндр с радиальными выступами, разрез; ла фиг 2 — цилиндр, обработанный в зоне їіьістугов до удаления металла околовыступчой зоны, вид сверху, на фиг 3 — обработанный цилиндр, вид сверху Способ обра боткн на руж чоч поверхности толстостенного цилиндра с ради10 альными выступами, включающий точение наружной поверхности заготовки в зоне Сгюсоб обработки наружной поверхности толстостенного цилиндра с радиальными выступали включает іочение наружной поверхности ! заготовки в зоне выступа 2 со смещением оси 3 вращения относительно оси 4 цилиндра в сторону выступа 2. Металл 5 м
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for processing outer surface of thick-wall cylinder with radial lugs
Автори англійськоюPanchenko Yevhen Mykolaiovych, Tykhyi Volodymyr Mykolaiovych, Denysenko Oleksandr Antonovych, Halenko Vasyl Petrovych, Sukhynenko Volodymyr Yevhenovych
Назва патенту російськоюСпособ обработки внешней поверхности толстостенного цилиндра с радиальными выступами
Автори російськоюПанченко Евгений Николаевич, Тихий Владимир Николаевич, Денисенко Александр Антонович, Галенко Василий Петрович, Сухиненко Владимир Евгеньевич
МПК / Мітки
МПК: F04B 39/12, B23B 1/00
Мітки: поверхні, виступами, обробки, спосіб, зовнішньої, товстостінного, радіальними, циліндра
