Спосіб обробки поверхні для установлювання опорних елементів опорно-поворотного пристрою гірничотранспортувальних машин

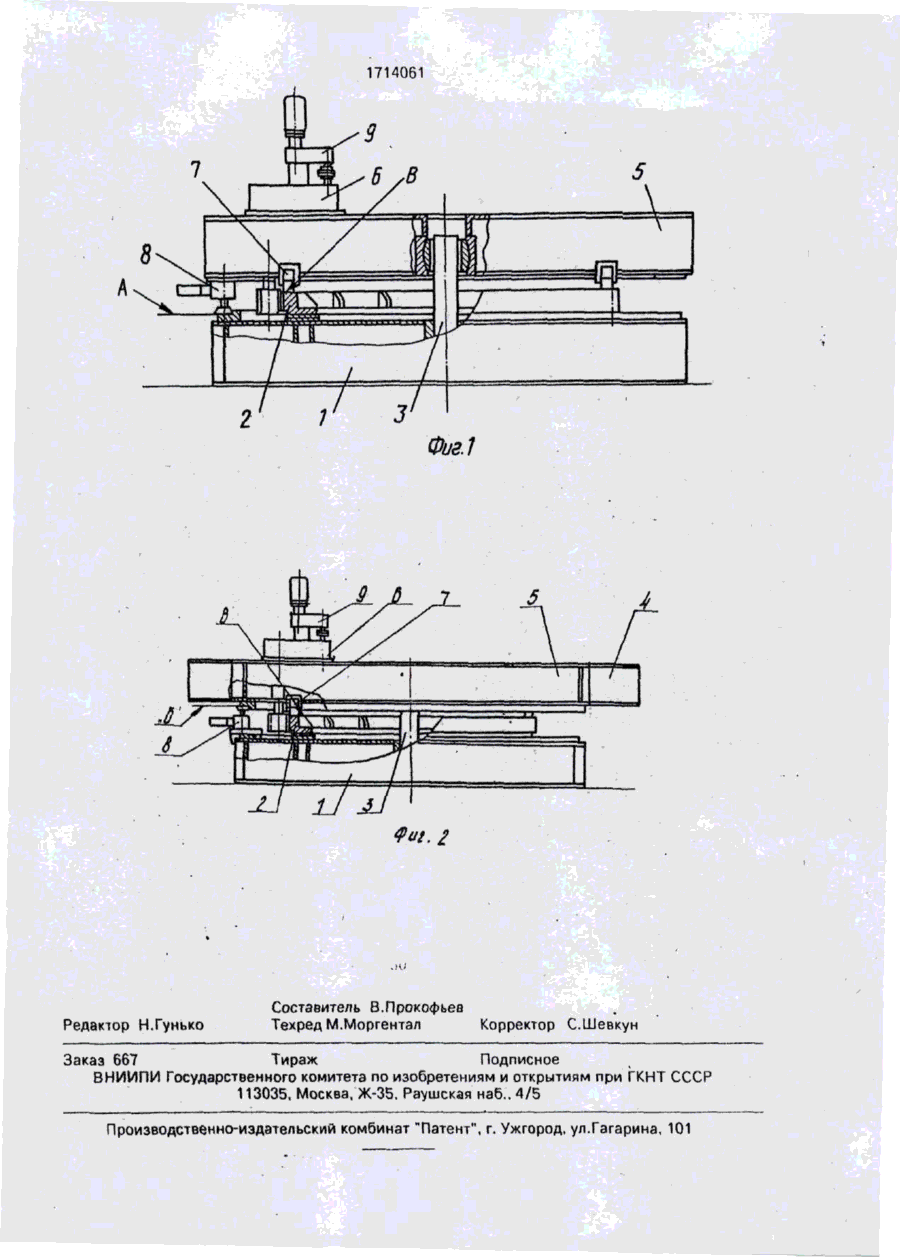

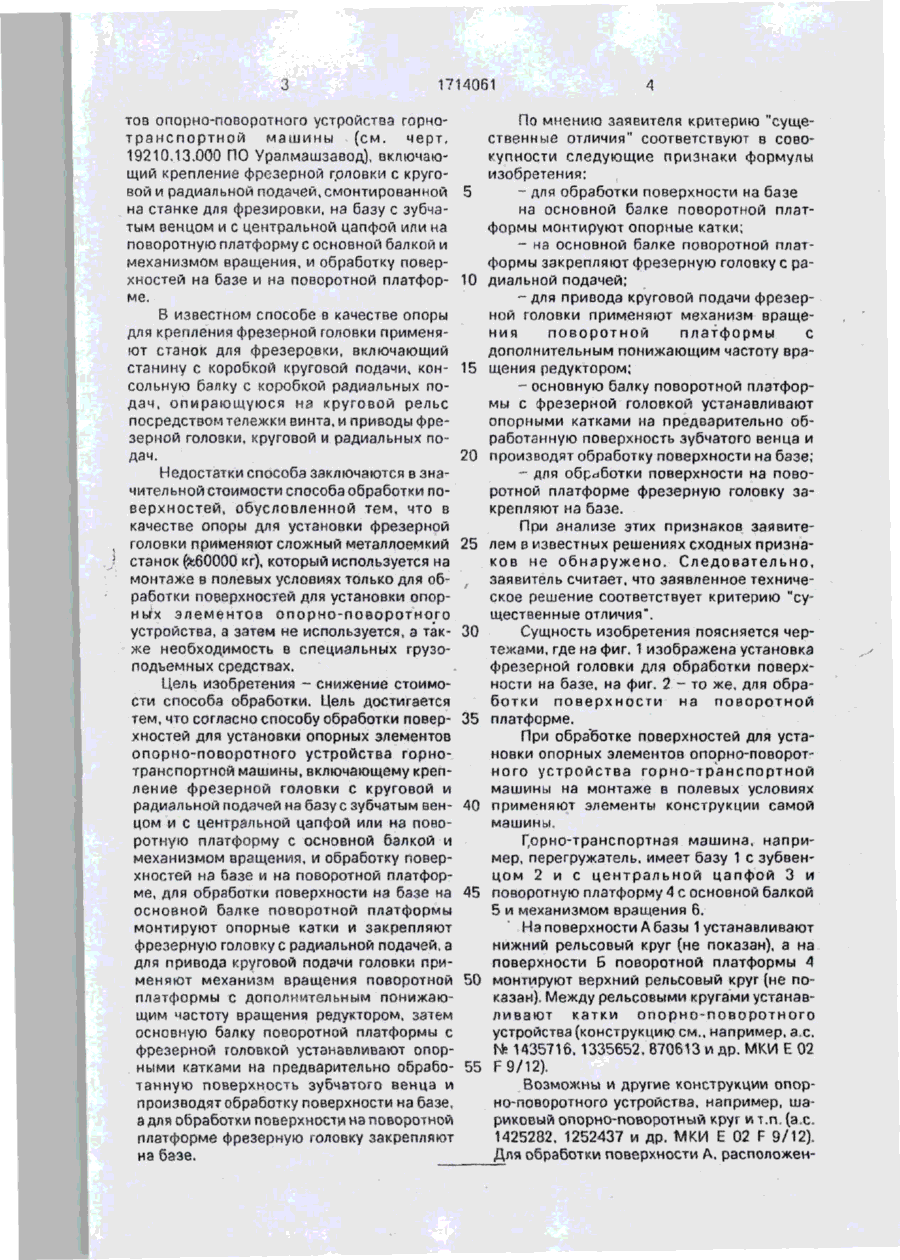

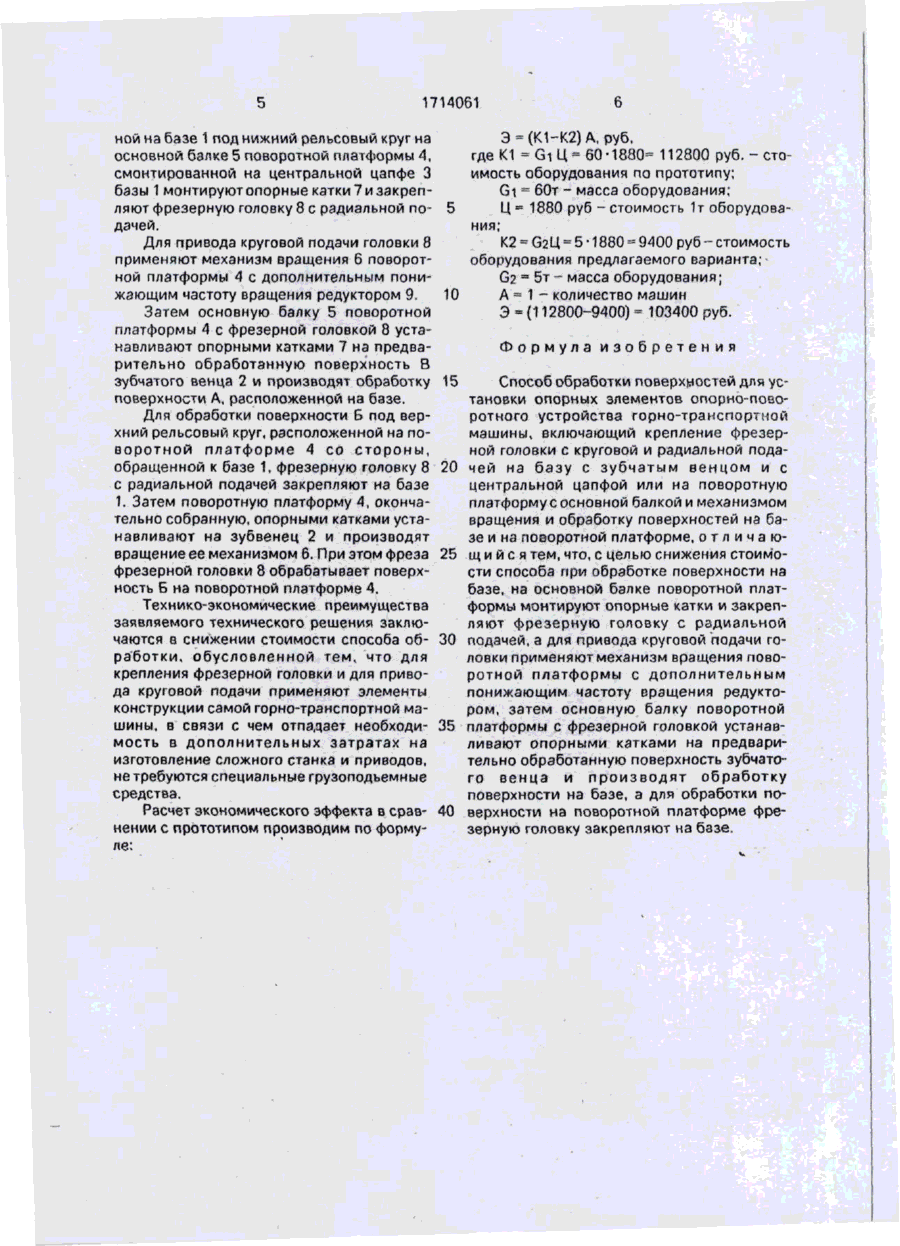

Изобретение относится к способу обработки поверхностей для установки элементов опорно-поворотного устройства горно-транспортной машины. Цель-сниже Изобретение относится к способам обработки поверхностей в полевых условиях на монтаже для установки опорных элементов опорно-поворотного устройства горнотранспортных машин, применяемых на открытых горных разработках. Известен способ обработки поверхностей для установки опорных элементов опорно-поворотного устройства горнотранспортной машины (см. черт. 18330.0080СБ ПО Донецкгормаш), включающий установку устройства фрезерного, несущего фрезерную головку с круговой и радиальной подачей, на базу или поворот ние стоимости способа при обработке поверхности на базе. Машина имеет базу 1 с зубчатым венцом 2 и с центральной цапфой 3, поворотную платформу с основной балкой 5 и механизмом вращения 6. Для обработки поверхности А под нижний рельсовый круг на балке 5 монтируют опорные катки 7 и закрепляют фрезерную головку 8 с радиальной подачей. Для привода круговой подачи используют механизм вращения. Затем балку 5 устанавливают опорными катками 7 на предварительно обработанную поверхность В зубчатого венца 2 и производят обработку поверхности А. Для обработки поверхности Б под верхний рельсовый круг, фрезерную головку 8 закрепляют на базе 1. Затем поворотную платформу, окончательно собранную опорными катками 7, устанавливают на поверхность В зубчатого венца 2 и производят ее вращение механизмом 6. Фреза головки 8 обрабатывает поверхность на поворотной платформе. 2 ил. ную платформу и обработку поверхностей на базе или поворотной платформе. В известном способе в качестве опоры для крепления фрезерной головки применяют устройство фрезерное, включающее опорное устройство в виде колонны, консольную балку с хоботом и винтом,приводы. Недостатки способа заключаются в значительной стоимости способа обработки поверхностей, вследствие того, что в качестве опоры фрезерной головки применяют специальное приспособление. Известен также способ обработки поверхностей для установки опорных элемен (Л с о о 1714061 ( J тов опорно-поворотного устройства горчотранспортной машины (см. черт, 19210,13,000 ПО Уралмашзавод), включающий крепление фрезерной грловки с круговой и радиальной подачей, смонтированной на станке для фрезировки, на базу с зубчатым венцом и с центральной цапфой или на поворотную платформу с основной балкой и механизмом вращения, и обработку поверхностей на базе и на поворотной платформе. В известном способе в качестве опоры для крепления фрезерной головки применяют станок для фрезеровки, включающий станину с коробкой круговой подачи, консольную балку с коробкой радиальных подач, опирающуюся на круговой рельс посредством тележки винта, и приводы фрезерной головки, круговой и радиальных подач. Недостатки способа заключаются в значительной стоимости способа обработки поверхностей, обусловленной тем, что в качестве опоры для установки фрезерной головки применяют сложный металлоемкий станок (&60000 кг), который используется на монтаже в полевых условиях только для обработки поверхностей для установки опорньгх элементов опорно-поворотного устройства, а затем не используется, а также необходимость в специальных грузоподъемных средствах. Цель изобретения - снижение стоимости способа обработки. Цель достигается тем, что согласно способу обработки поверхностей для установки опорных элементов опорно-поворотного устройства горнотранспортной машины, включающему крепление фрезерной головки с круговой и радиальной подачей на базу с зубчатым венцом и с центральной цапфой или на поворотную платформу с основной балкой и механизмом вращения, и обработку поверхностей на базе и на поворотной платформе, для обработки поверхности на базе на основной балке поворотной платформы монтируют опорные катки и закрепляют фрезерную головку с радиальной подачей, а для привода круговой подачи головки применяют механизм вращения поворотной платформы с дополнительным понижающим частоту вращения редуктором, затем основную балку поворотной платформы с фрезерной головкой устанавливают опорными катками на предварительно обработанную поверхность зубчатого венца и производят обработку поверхности на базе, а для обработки поверхности на поворотной платформе фрезерную головку закрепляют и а базе. 5 10 15 20 25 30 35 40 45 50 55 По мнению заявителя критерию "существенные отличия" соответствуют в совокупности следующие признаки формулы изобретения: ~ для обработки поверхности на базе на основной балке поворотной платформы монтируют опорные катки; - на основной балке поворотной платформы закрепляют фрезерную головку с радиальной подачей; -для привода круговой подачи фрезерной головки применяют механизм вращения поворотной платформы с дополнительным понижающим частоту вращения редуктором; - основную балку поворотной платформы с фрезерной головкой устанавливают опорными катками на предварительно обработанную поверхность зубчатого венца и производят обработку поверхности на базе; - для обработки поверхности на поворотной платформе фрезерную головку закрепляют на базе. При анализе этих признаков заявителем в известных решениях сходных признаков не обнаружено. Следовательно, заявитель считает, что заявленное техническое решение соответствует критерию "существенные отличия". Сущность изобретения поясняется чертежами, где на фиг. 1 изображена установка фрезерной головки для обработки поверхности на базе, на фиг. 2 - то же, для обработки поверхности на поворотной платформе. При обработке поверхностей для установки опорных элементов опорно-поворотного устройства горно-транспортной машины на монтаже в полевых условиях применяют элементы конструкции самой машины. Г(орно-транспортнзя машина, например, перегружатель, имеет базу 1 с зубвенцом 2 и с центральной цапфой 3 и поворотную платформу 4 с основной балкой 5 и механизмом вращения 6. На поверхности А базы 1 устанавливают нижний рельсовый круг (не показан), а на поверхности 6 поворотной платформы А монтируют верхний рельсовый круг (не показан). Между рельсовыми кругами устанавливают катки опорно-поворотного устройства (конструкцию см., например, а.с. № 1435716, 1335652, 870613 и др. МКИ Е 02 F9/12). Возможны и другие конструкции опорно-поворотного устройства, например, шариковый опорно-поворотный круг и т.п. (а.с. 1425282. 1252437 и др. МКИ Е 02 F 9/12). Для обработки поверхности А, расположен 1714061 ной на базе 1 под нижний рельсовый круг на основной балке 5 поворотной платформы 4, смонтированной на центральной цапфе 3 базы 1 монтируют опорные катки 7 и закрепляют фрезерную головку 8 с радиальной по- 5 дачей. Для привода круговой подачи головки 8 применяют механизм вращения 6 поворотной платформы 4 с дополнительным понижающим частоту вращения редуктором 9. 10 Затем основную балку 5 поворотной платформы 4 с фрезерной головкой 8 устанавливают опорными катками 7 на предварительно обработанную поверхность В зубчатого венца 2 и производят обработку 15 поверхности А, расположенной на базе. Для обработки поверхности Б под верхний рельсовый круг, расположенной на поворотной платформе 4 со стороны, обращенной к базе 1, фрезерную головку 8 20 с радиальной подачей закрепляют на базе 1. Затем поворотную платформу 4, окончательно собранную, опорными катками устанавливают на зубвенец 2 и производят вращение ее механизмом 6. При этом фреза 25 фрезерной головки 8 обрабатывает поверхность Б на поворотной платформе 4. Технико-экономические преимущества заявляемого технического решения заключаются в снижении стоимости способа об- 30 работки, обусловленной тем. что для крепления фрезерной головки и для привода круговой подачи применяют элементы конструкции самой горно-транспортной машины, в связи с чем отпадает необходи- 35 мость в дополнительных затратах на изготовление сложного станка и приводов, не требуются специальные грузоподъемные средства. Расчет экономического эффекта в срав- 40 нении с прототипом производим по формуле: Э = (К1-К2)А, руб, где К1 = d Ц= 60-1880- 112800 руб. - стоимость оборудования по прототипу; Gi м 60т - масса оборудования; Ц = 1880 руб - стоимость 1т оборудования; К2 = G2U = 5 • 1880 = 9400 руб - стоимость оборудования предлагаемого варианта; G2 = 5т - масса оборудования; А = 1 - количество машин Э = (112800-9400)= 103400 руб. Формула изобретения Способ обработки поверхностей для установки опорных элементов опорно-поворотного устройства горно-тракспортной машины, включающий крепление фрезерной головки с круговой и радиальной подачей на базу с зубчатым венцом и с центральной цапфой или на поворотную платформусосновной балкой и механизмом вращения и обработку поверхностей на базе и на поворотной платформе, о т л и ч а ю щ и й с я тем, что, с целью снижения стоимости способа при обработке поверхности на базе, на основной балке поворотной платформы монтируют опорные катки и закрепляют фрезерную головку с радиальной подачей, а для привода круговой подачи головки применяют механизм вращения поворотной платформы с дополнительным понижающим частоту вращения редуктором, затем основную балку поворотной платформы с фрезерной головкой устанавливают опорными катками на предварительно обработанную поверхность зубчатого венца и производят обработку поверхности на базе, а для обработки поверхности на поворотной платформе фрезерную головку закрепляют на базе. 1714061 З 6 ув 8 \\\ JLJ Фиг.1 Л~ТП} Редактор Н.Гунько Составитель В.Прокофьев Техред М.Моргентал Корректор С.Шевкун Заказ 667 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
