Поїлка для тварин

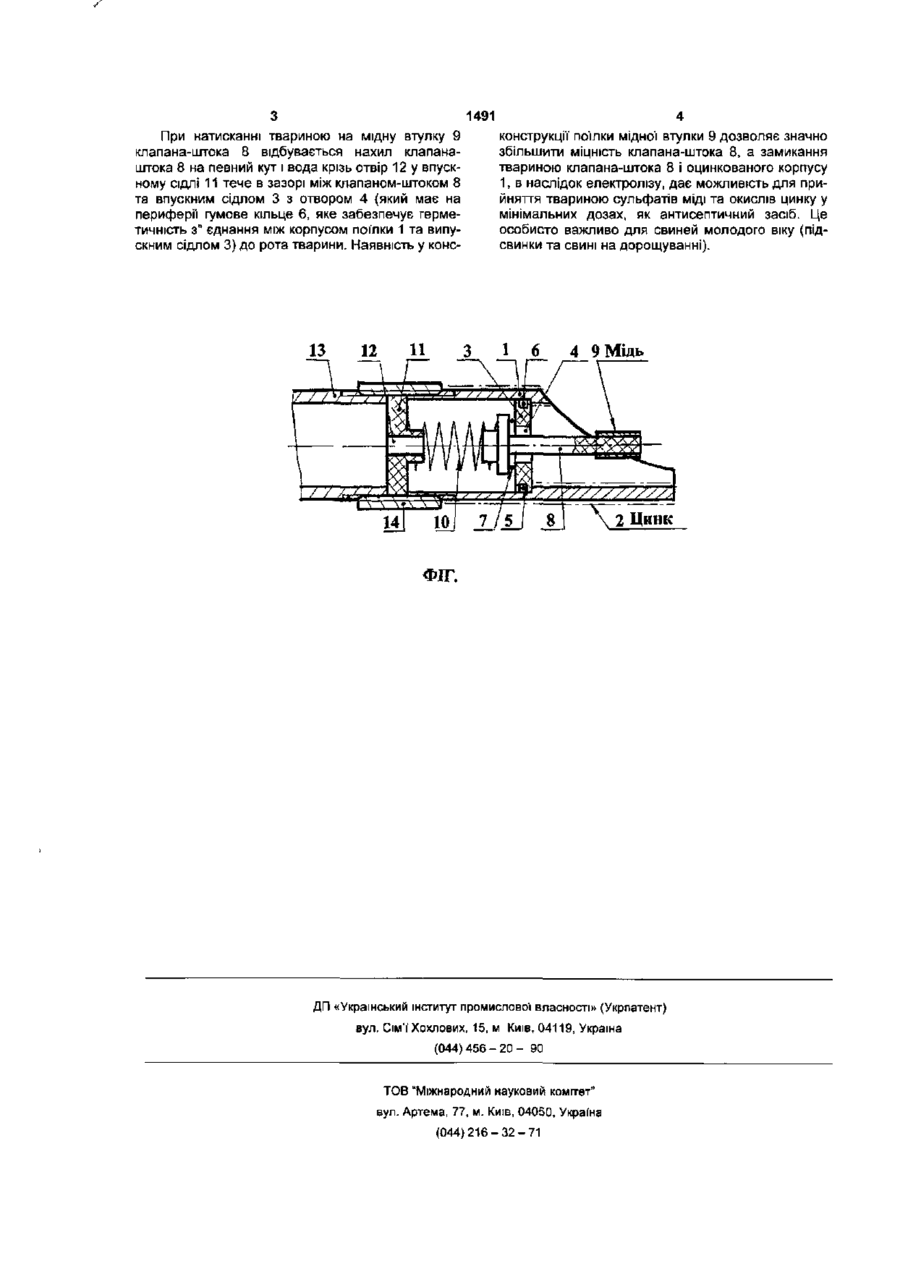

Поїлка для тварин, яка складається з корпусу, виконаного зі стандартної сталевої труби, де містяться впускне та випускне сідла та полімерний клапан-шток, яка відрізняється тим, що корпус має покриття з цинку, а полімерний клапан-шток має на вільному кінці мідну втулку, яка значно підвищує його міцність, крім того конструкція являє собою гальванічну пару, де наявність кислотнолужного балансу у роті тварини при притисканні мідної втулки клапана-штока до оцинкованого корпусу сприяє утворенню сульфату міді і окислу цинку, які надходять до організму тварини у мінімальній кількості, створюючи антисептичний ефект. Корисна модель, яка описується, відноситься до сільського господарства, а саме до поїлок для свиней Вже відома поїлка для тварин, що містить корпус, виконаний з цільного стрижня із нержавіючої сталі, який має впускне та випускне сідло з отворами а також нержавіючий клапан-шток [А.С. СРСР № 959713 МКл 3 А01К7Ю0 23.09.82 Бюл. № 35.]. Недоліком цього пристрою є ненадійність в експлуатації та велика металоємкість. В якості прототипу обрана поїлка для тварин, яка складається з корпусу, виконаного зі стандартної сталевої труби, де з одного боку корпус має мінімальну розточку для герметичного встановлення у нього випускного сідла, яке виготовляється з полімеру, що забезпечує відсутність іржі між випускним сідлом та полімерним клапаномштоком. Недоліком цього пристрою є недовговічність клапана-штока від дії на нього тварини [Реєст. № 2001117550\К від (22) 06.11.2001]. В основу корисної моделі поставлене завдання вдосконалення поїлки для тварин, в якій корпус, виконаний зі стандартної сталевої труби, піддається гальванічному покриттю його поверхні цинком, клапан-шток має на вільному кінці мідну втулку. Встановлення мідної втулки на вільному кінці клапана-штока дозволяє уникнути будь-яких пошкоджень з боку тварини, за рахунок значного підвищення його міцності. Крім того, наявність у конструкції поїлки цинку та міді, при певних умовах виконує лікувальний ефект від виникнення суль фатів міді та окислів цинку. Поставлене завдання вирішується тим, що поверхня корпусу поїлки покривається гальванічним способом цинком, товщиною від 0,0012 до 0,001 бмк, а клапан-шток має на вільному кінці мідну втулку, яка значно підвищує його міцність. Відомо, ЩО сульфат міді та окис цинку мають антисептичну дію на тварину, подавляючи шлункову паличку і т. д. Також відомо що комбікорм для свиней має певну початкову кислотність Ри В процесі їжі у роті тварини виникає кислотно-лужний баланс і коли вона бере до рота поїлку, то між міддю клапанаштока та цинком корпусу виникає ефект електролізу, що дає можливість утворюватись сульфатам міді та окислам цинку у дуже невеликих дозах. Полімерний клапан-шток, де на вільном кінці встановлена мідна втулка також виконує роль ізолятора між міддю та цинком На фіг. зображена поїлка для тварин, поздовжній розріз. Поїлка для свиней містить корпус 1 який має цинкове покриття 2 і у якому вмонтоване випускне сідло 3 з отвором 4, на периферійній поверхні якого мається канавка 5 під гумове кільце 6. До випускного сідла 3 з отвором 4 прилягає гумове кільце 7, на яке спирається клапан-шток 8, який має на вільному кінці мідну втулку 9. Пружина 10, з одного боку, притискає клапан-шток 8, а з другого - впускне сідло 11 з отвором 12, яке спирається на існуючу водопровідну трубу 13, яка у свою чергу з'єднується з корпусом поїлки 1 за допомогою муфти 14. Поїлка для свиней працює таким чином: о> 1491 При натисканні твариною на мідну втулку 9 конструкції поїлки мідної втулки 9 дозволяє значно клапана-штока 8 відбувається нахил клапаназбільшити міцність клапана-штока 8, а замикання штока 8 на певний кут \ вода крізь отвір 12 у впусктвариною клапана-штока 8 і оцинкованого корпусу ному сідлі 11 тече в зазорі між клапаном-штоком 8 1, в наслідок електролізу, дає можливість для прита впускним сідлом 3 з отвором 4 (який має на йняття твариною сульфатів міді та окислів цинку у периферії гумове кільце 6, яке забезпечує гермемінімальних дозах, як антисептичний засіб. Це тичність з" єднання між корпусом поїлки 1 та випуособисто важливо для свиней молодого віку (підскним сідлом 3) до рота тварини. Наявність у конссвинки та свині на дорощуванні). 13 12 11 3 1 6 4 9 Мідь ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї1 Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
