Пиловловлювач
Номер патенту: 26795
Опубліковано: 10.10.2007
Автори: Немченко Анатолій Андрійович, Лапшин Олександр Єгорович, Шаповалов Віктор Анатолійович
Формула / Реферат
Пиловловлювач, що містить циліндричний корпус, вхідний і вихідний патрубки та бункер для вловленого пилу, який відрізняється тим, що він обладнаний ротором, який має радіальні лопатки, жорстко закріплені на валу, розташований вісесиметрично в порожнині корпуса, що має щілинний отвір, виконаний по периметру циліндричної поверхні.
Текст

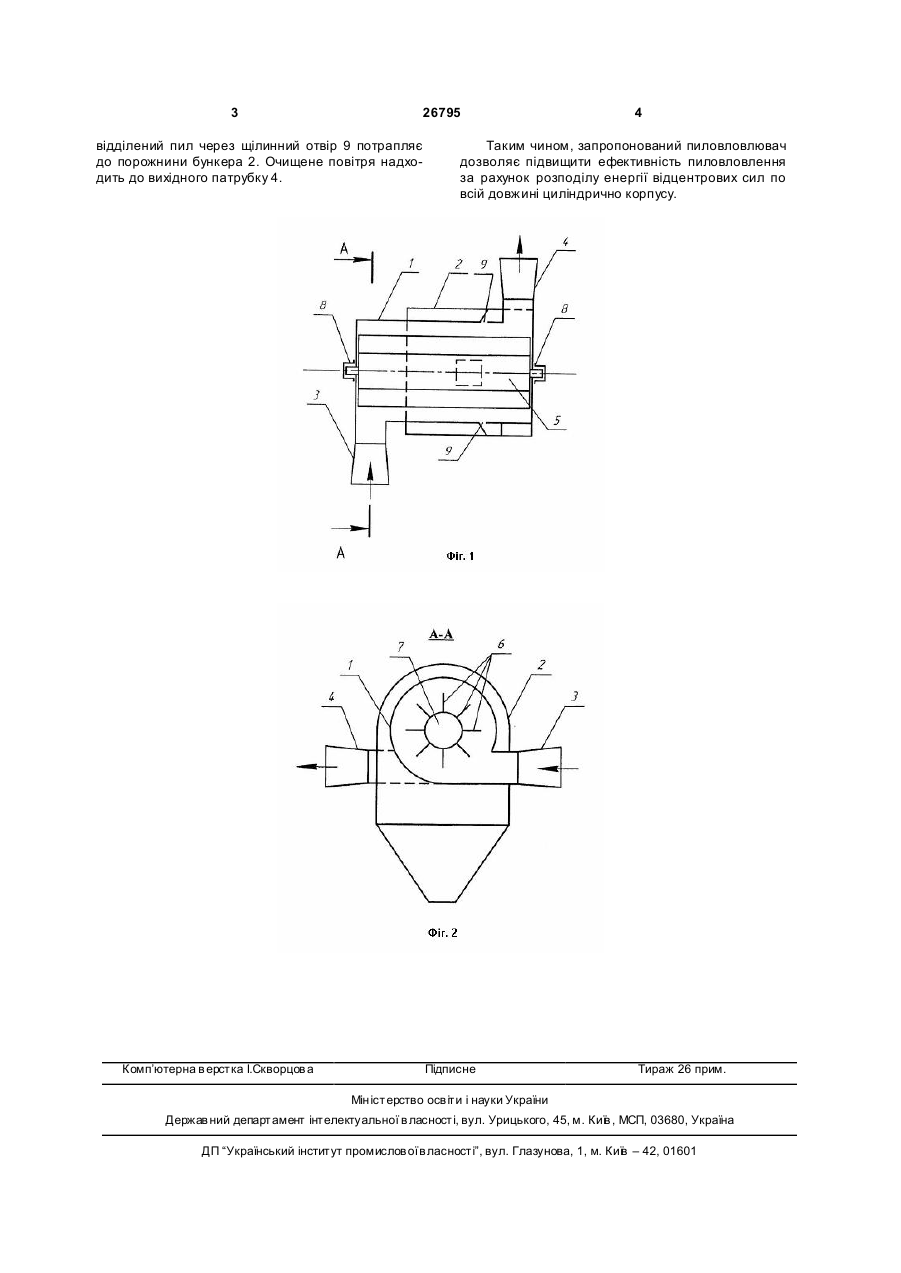

Пиловловлювач, що містить циліндричний корпус, вхідний і вихідний патрубки та бункер для вловленого пилу, який відрізняється тим, що він обладнаний ротором, який має радіальні лопатки, жорстко закріплені на валу, розташований вісесиметрично в порожнині корпуса, що має щілинний отвір, виконаний по периметру циліндричної поверхні. (19) (21) u200704815 (22) 28.04.2007 (24) 10.10.2007 (46) 10.10.2007, Бюл. № 16, 2007 р. (72) Лапшин Олександр Єгорович, Шаповалов Віктор Анатолійович, Немченко Анатолій Андрійович (73) КРИВОРІЗЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 26795 відділений пил через щілинний отвір 9 потрапляє до порожнини бункера 2. Очищене повітря надходить до вихідного патрубку 4. Комп’ютерна в ерстка І.Скворцов а 4 Таким чином, запропонований пиловловлювач дозволяє підвищити ефективність пиловловлення за рахунок розподілу енергії відцентрових сил по всій довжині циліндрично корпусу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDust catcher
Автори англійськоюLapshyn Oleksandr Yehorovych, Shapovalov Viktor Anatoliovych, Nemchenko Anatolii Andriiovych
Назва патенту російськоюПылеуловитель
Автори російськоюЛапшин Александр Егорович, Шаповалов Виктор Анатольевич, Немченко Анатолий Андреевич
МПК / Мітки
МПК: B01D 45/00
Мітки: пиловловлювач
