Пристрій запобіжний дробарки

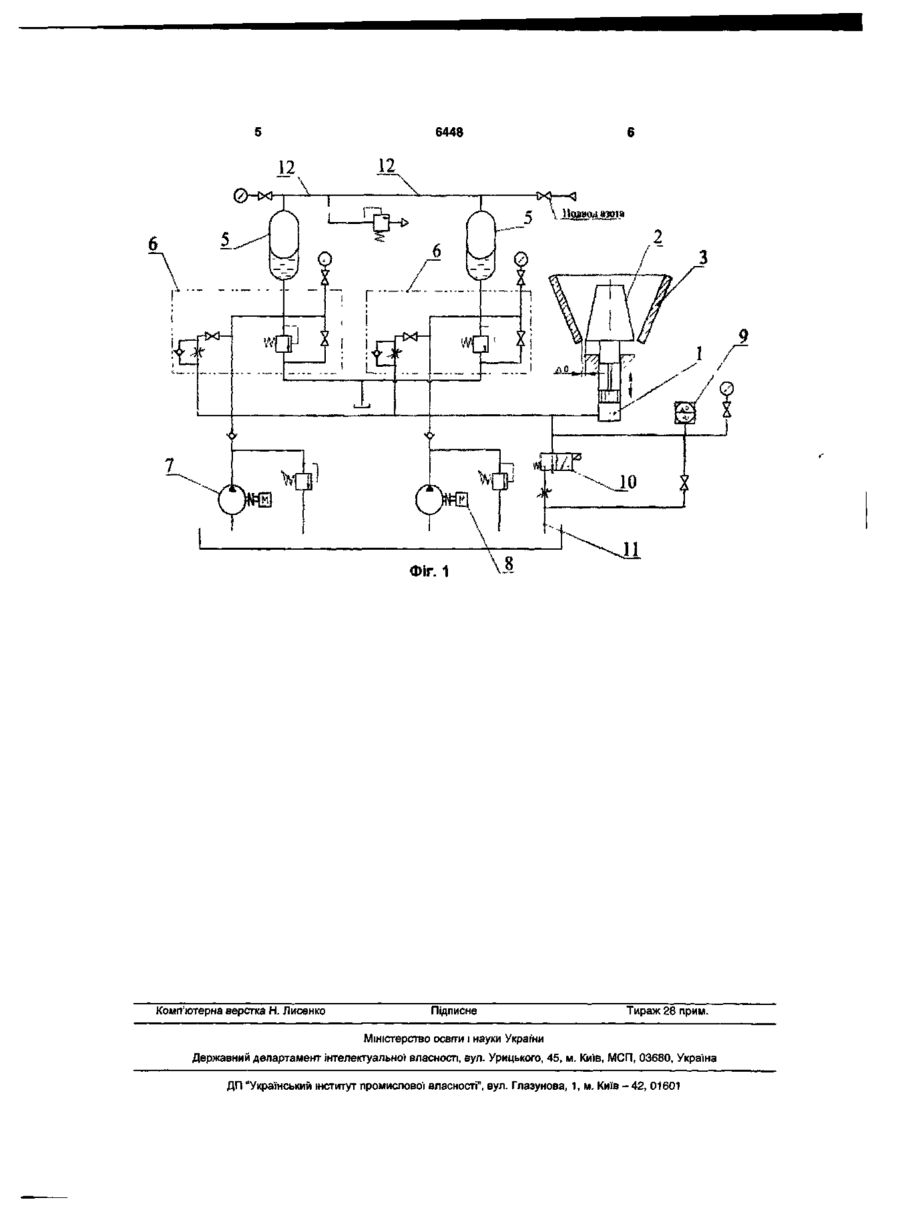

1. Пристрій запобіжний дробарки, який містить гідроциліндр керування розміром вихідної щілини між робочими органами дробарки, з'єднаний гідролініями з гідроакумуляторами і блоками їхнього керування, який відрізняється тим, що в ланцюзі гідроліній додатково встановлено керований датчиком тиску гідророзподільник, зв'язаний з лінією зливу. 2. Пристрій запобіжний дробарки за п.1, який відрізняється тим, що датчик тиску налагоджений на тиск більший від тиску спрацьовування клапанів запобіжних блоків керування гідроакумуляторами. 3. Пристрій запобіжний дробарки за пп.1 і 2, який відрізняється тим, що витратні параметри гідророзподільника прийняті на порядок вищий від витратних параметрів гідроакумуляторів. Корисна модель відноситься до галузі машинобудування, а точніше до гідравлічних пристроїв і може бути використана для створення гідравлічних запобіжних пристроїв захисту дробарки. Відомий запобіжний пристрій дробарки, який використовується для захисту дробарки від пошкодження робочих органів при попаданні в дробарку недробимих предметів. Цей запобіжний пристрій включає гідроциліндр для регулювання відстані (вихідної щілини) між робочими органами дробарки. Поршнева і штокова порожнини циліндра зв'язані гідролініями з дроселюючими пристроями, оснащеними гідроакумуляторами [див., наприклад, проспект заводу "Радомир", Болгарія, "Дробарки для подрібнювання залізної руди", 1983р.]. Недоліком цього запобіжного пристрою є складність конструкції, яка обумовлюється наявністю значного числа гідроакумуляторів. Це також знижує надійність пристрою. Відомий також пристрій запобіжний дробарки (амортизатор), який містить гідроциліндр керування розміром вихідної щілини між робочими органами дробарки, з'єднаний гідролініями з гідроакумуляторами і блоками їхнього керування (див. патент України №33582 "Амортизатор", по М кл. F15C15/22). Гідроакумулятори для прийняття значного об'єму робочої рідини і швидкого повернення її в гідроциліндр, заповнені інертним газом, який стискається робочою рідиною при виникненні в циліндрі тиску вище межі налаштування запобіжних клапанів блоків керування. По сукупності суттєвих ознак вищезгаданий пристрій запобіжний дробарки найбільш близький до заявленого і може бути прийнятим за прототип. Така конструкція запобіжного пристрою дає можливість захисту елементів дробарки від ламання при проходженні недробимих тіл прогнозованого розміру. На практиці дуже рідко, але бувають випадки попадання недробимих предметів, на які не розраховані запобіжні клапани блоків керування і тоді наступає аварійна ситуація. Недоліками прототипу є неможливість гарантування повного виключення аварійних ситуацій. В основу корисної моделі покладена задача створення запобіжного пристрою дробарки, який гарантує повне виключення аварійних ситуацій. Ця задача вирішена за рахунок технічного результату, який полягає в тому, що запобіжний СО 5Г 6448 пристрій виконано з можливістю миттєвого скинення робочої рідини з гідроциліндру при попаданні в дробарку недробимих тіл непередбачених роз-мірів. Для досягнення цього технічного результату в запобіжному пристрої дробарки, який має гідроциліндр керування розміром вихідної щілини між робочими органами дробарки, з'єднаний гідролініями з гідроакумуляторами і блоками їхнього керування, в ланцюзі гідроліній додатково встановлено керований датчиком тиску гідророзподільник, зв'язаний з лінією зливу, при цьому, датчик тиску налагоджений на тиск більший від тиску спрацьовування клапанів запобіжних блоків керування гідроакумуляторів, а витратні параметри паророзподільника прийняті на порядок вищий від витратних параметрів гідроакумуляторів. Між відмінними ознаками винаходу і технічним результатом є причинно-наслідковий зв'язок. Для того, щоб запобіжний пристрій забезпечував можливість миттєвого скинення робочої рідини з гідроциліндру при попаданні в дробарку недробимих тіл непередбачених розмірів необхідно щоб в ланцюзі гідроліній додатково був встановлений керований датчиком тиску гідророзподільник, зв'язаний з лінією зливу, при цьому, датчик тиску був налагоджений на тиск більше тиску спрацьовування клапанів запобіжних блоків керування гідроакумуляторів, а витратні параметри гідророзподільника були на порядок вище витратних параметрів гідроакумуляторів. Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку. Перевірка по науково-технічній та патентній літературі показала, що в ній немає опису запобіжного пристрою з такими ознаками, що дає змогу зробити висновок, що рішення є новим. Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки. Корисна модель є промислово-придатною і на ЗАТ НКМЗ розроблено технічний проект запобіжного пристрою для конусних дробарок типу КМД-2200 та КСД-2200. Суть корисної моделі пояснюється кресленнями, де: на Фіг. 1 показана схема запобіжного пристрою конусної дробарки; на схемі обозначено: "Аа"- розмір вихідної щілини між робочими органами дробарки. Запобіжний пристрій дробарки (див. Фіг.1) містить гідроциліндр 1 керування розміром вихідної щілини між робочими органами дробарки: конусом 2 і чашою 3. Гідроциліндр 1 з'єднаний гідролініями 4 з гідроакумуляторами 5 і блоками 6 їхнього керування. Для подачі робочої рідини в систему використовуються насоси 7 і 8. В ланцюзі гідроліній 4 додатково встановлений гідророзподільник 10, керований датчиком тиску 9 і зв'язаний з лінією зливу 11. Датчик тиску 9 налагоджений на тиск більший від тиску спрацьовування клапанів запобіжних блоків 6 керування гідроакумуляторами 5. Крім того, витратні параметри гідророзподільника 10 прийняті на порядок вищий від витратних параметрів гідроакумуляторів 5. Гідроакумулятори 5 між собою сполучені трубопроводом 12 для подачі інертного газу. Заявлений запобіжний пристрій дробарки діє так. Робоча рідина з допомогою насосів 7 і 8 по трубопроводу подається в гідролінії4 і гідроциліндрі, де з допомогою клапанів підтримується робочий тиск, достатній для роздрібнення руди, при цьому підтримується заданий розмір вихідної щілини "Да" і крупність вихідного продукту буде стабільною. В той же час гідроакумулятори 5 заповнюються через трубопровід 12 інертним газом. Коли в дробарку попадає недробимий предмет, наприклад, зуб з ковша екскаватора, розмір вихідної щілини "Да" примусово збільшується, робоча рідина з поршневої порожнини гідроциліндра 1 по трубам гідроліній 4 витісняється за заданий проміжок часу в гідроакумулятори 5, стискуючи газ. Після проходження недробимого предмета стиснутий газ повертає робочу рідину в поршневу порожнину гідроциліндра 1 і розмір вихідної щілини "Да" відновлюється для нормальної роботи. Коли ж в дробарку попадає недробимий предмет непередбачених розмірів, то розмір вихідної щілини "Да" примусово збільшується, робоча рідина з поршневої порожнини гідроциліндра 1 по трубам гідроліній 4, відкриваючи запобіжний клапан, витісняється в гідроакумулятори 5, стискуючи газ до передбаченої межі після чого вони вже не можуть приймати робочу рідину. Тоді в поршневій порожнині гідроциліндра 1 виникає тиск, який примушує спрацювати датчик тиску 9, що приводить в дію гідророзподільник 10 і він миттєво скидає робочу рідину на злив, завдяки тому, що його видаткові параметри на порядок вище видаткових параметрів гідроакумуляторів. Розмір вихідної щілини збільшується до межі, що гарантує проходження через дробарку недробимого предмета без пошкодження елементів дробарки. Після пропуску через дробарку недробимого предмета стиснутий газ гідроакумуляторів 5, повертає робочу рідину в поршневу порожнину гідроциліндра 1, а показник рівня дає сигнал насосам 7 і 8 на доповнення недостаючої робочої рідини і розмір вихідної щілини "Да" відновлюється для нормальної роботи. Таке рішення дає можливість рішити проблему пропуску через дробарку недробимих предметів непередбачених розмірів без збільшення об'єму гідроакумуляторів 5, що при невирішенні проблеми привело б до зламання елементів дробарки. Проблема вирішена зі значно меншими витратами: шляхом введення в систему живлення гідроциліндра 1 датчика тиску 9 і гідророзподільника 10, що значно дешевше чим збільшення об'єму гідроакумуляторів 5. 6448 v^3 ^3 ФІГ. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
