Пристрій для калібрування гвинтових гофрованих заготовок
Номер патенту: 26880
Опубліковано: 10.10.2007
Автори: Драган Андрій Петрович, Гевко Роман Богданович, Білик Стефанія Григорівна, Гладьо Юрій Богданович
Формула / Реферат
Пристрій для калібрування гвинтових гофрованих заготовок, який містить привідний встановлювальний вал, базуючі, затискні і калібруючі інструменти, який відрізняється тим, що встановлювальний вал лівим кінцем жорстко закріплений в патроні токарного верстата, а правий підтиснутий правим центром, а на поздовжньому супорті жорстко встановлено змінні калібруючі інструменти у вигляді конічних зубчатих коліс, профіль яких відповідає профілю гофр гвинтової заготовки, з можливістю кругового обертання, які кінематично з'єднані між собою і під'єднані до приводу верстата відомими способами, а також змінна калібруюча оправка, яка виконана у вигляді ролика з відкритим круговим U-подібним пазом, встановленого в рамці, крім того, з одного кінця до вала жорстко закріплено гвинтову гофровану заготовку відомими способами, а величина кроку поздовжнього супорта повинна бути рівною величині кроку гвинтової гофрованої заготовки, причому кінематика руху вала з гвинтовою гофрованою заготовкою і поздовжнього супорта з калібруючими інструментами узгоджені між собою, крім цього, зона роботи калібруючих інструментів обмежена захисними щитками.
Текст

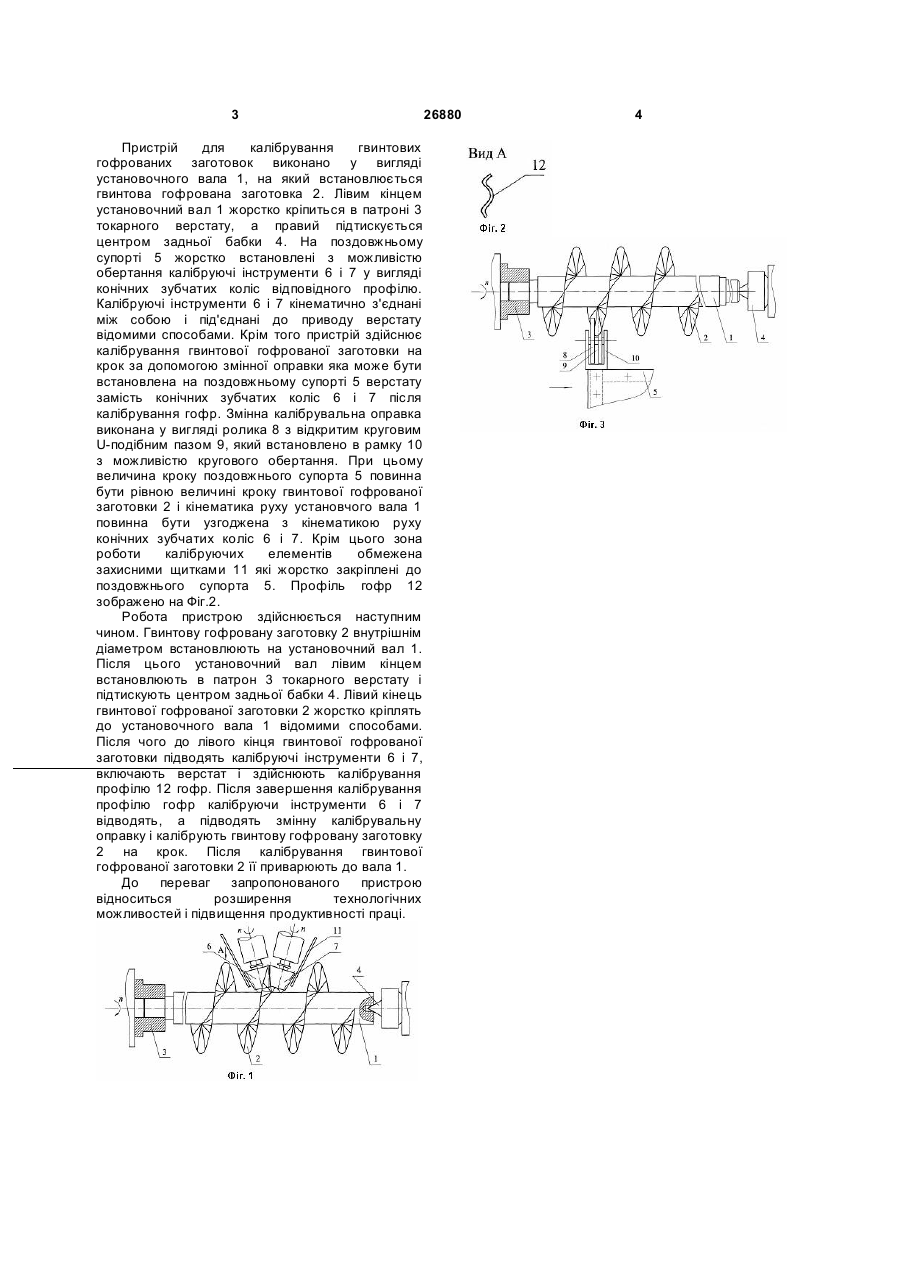

Пристрій для калібрування гвинтових гофрованих заготовок, який містить привідний встановлювальний вал, базуючі, затискні і калібруючі інструменти, який відрізняється тим, що встановлювальний вал лівим кінцем жорстко закріплений в патроні токарного верстата, а правий підтиснутий правим центром, а на поздовжньому супорті жорстко встановлено змінні 3 Пристрій для калібрування гвинтових гофрованих заготовок виконано у вигляді установочного вала 1, на який встановлюється гвинтова гофрована заготовка 2. Лівим кінцем установочний вал 1 жорстко кріпиться в патроні 3 токарного верстату, а правий підтискується центром задньої бабки 4. На поздовжньому супорті 5 жорстко встановлені з можливістю обертання калібруючі інструменти 6 і 7 у вигляді конічних зубчатих коліс відповідного профілю. Калібруючі інструменти 6 і 7 кінематично з'єднані між собою і під'єднані до приводу верстату відомими способами. Крім того пристрій здійснює калібрування гвинтової гофрованої заготовки на крок за допомогою змінної оправки яка може бути встановлена на поздовжньому супорті 5 верстату замість конічних зубчатих коліс 6 і 7 після калібрування гофр. Змінна калібрувальна оправка виконана у вигляді ролика 8 з відкритим круговим U-подібним пазом 9, який встановлено в рамку 10 з можливістю кругового обертання. При цьому величина кроку поздовжнього супорта 5 повинна бути рівною величині кроку гвинтової гофрованої заготовки 2 і кінематика руху установчого вала 1 повинна бути узгоджена з кінематикою руху конічних зубчатих коліс 6 і 7. Крім цього зона роботи калібруючих елементів обмежена захисними щитками 11 які жорстко закріплені до поздовжнього супорта 5. Профіль гофр 12 зображено на Фіг.2. Робота пристрою здійснюється наступним чином. Гвинтову гофровану заготовку 2 внутрішнім діаметром встановлюють на установочний вал 1. Після цього установочний вал лівим кінцем встановлюють в патрон 3 токарного верстату і підтискують центром задньої бабки 4. Лівий кінець гвинтової гофрованої заготовки 2 жорстко кріплять до установочного вала 1 відомими способами. Після чого до лівого кінця гвинтової гофрованої заготовки підводять калібруючі інструменти 6 і 7, включають верстат і здійснюють калібрування профілю 12 гофр. Після завершення калібрування профілю гофр калібруючи інструменти 6 і 7 відводять, а підводять змінну калібрувальну оправку і калібрують гвинтову гофровану заготовку 2 на крок. Після калібрування гвинтової гофрованої заготовки 2 її приварюють до вала 1. До переваг запропонованого пристрою відноситься розширення технологічних можливостей і підвищення продуктивності праці. 26880 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for calibration of screw corrugated billets
Автори англійськоюHevko Roman Bohdanovych, Drahan Andrii Petrovych, Bilyk Stefania Hryhorivna, Hlad`o Yurii Bohdanovych
Назва патенту російськоюУстройство для калибрования винтовых гофрированных заготовок
Автори російськоюГевко Роман Богданович, Драган Андрей Петрович, Билык Стефания Григорьевна, Гладьо Юрий Богданович
МПК / Мітки
МПК: B21D 11/06
Мітки: пристрій, гвинтових, гофрованих, заготовок, калібрування
Код посилання
<a href="https://ua.patents.su/2-26880-pristrijj-dlya-kalibruvannya-gvintovikh-gofrovanikh-zagotovok.html" target="_blank" rel="follow" title="База патентів України">Пристрій для калібрування гвинтових гофрованих заготовок</a>
