Пристрій для виготовлення гофрованих гвинтових заготовок

Номер патенту: 65124

Опубліковано: 15.03.2004

Автор: Драган Андрій Петрович

Завантажити PDF файл.

Формула / Реферат

Пристрій для виготовлення гофрованих гвинтових заготовок, який виконано у вигляді ступінчатої оправки із торцевим виступом, осьовим пазом для затиску переднього кінця смуги і приводом обертання, формуючого і притискного роликів гвинтової заготовки з приводом переміщення формуючого ролика паралельно осі ступінчатої оправки, формуючий ролик встановлено на осі перпендикулярно осі ступінчатої оправки з можливістю вільного обертання, який відрізняється тим, що торцевий виступ ступінчатої оправки виконано з кроком, рівним товщині заготовки з гофрами, а формуючий ролик виконано ступінчатим, верхня маточина виконана з профілем гофри по всій висоті, аналогічного профілю виконаний притискний ролик, а торцева поверхня більшої маточини формуючого ролика знаходиться в контакті з ребром навивної смуги і притискує її до ступінчатої оправки знизу.

Текст

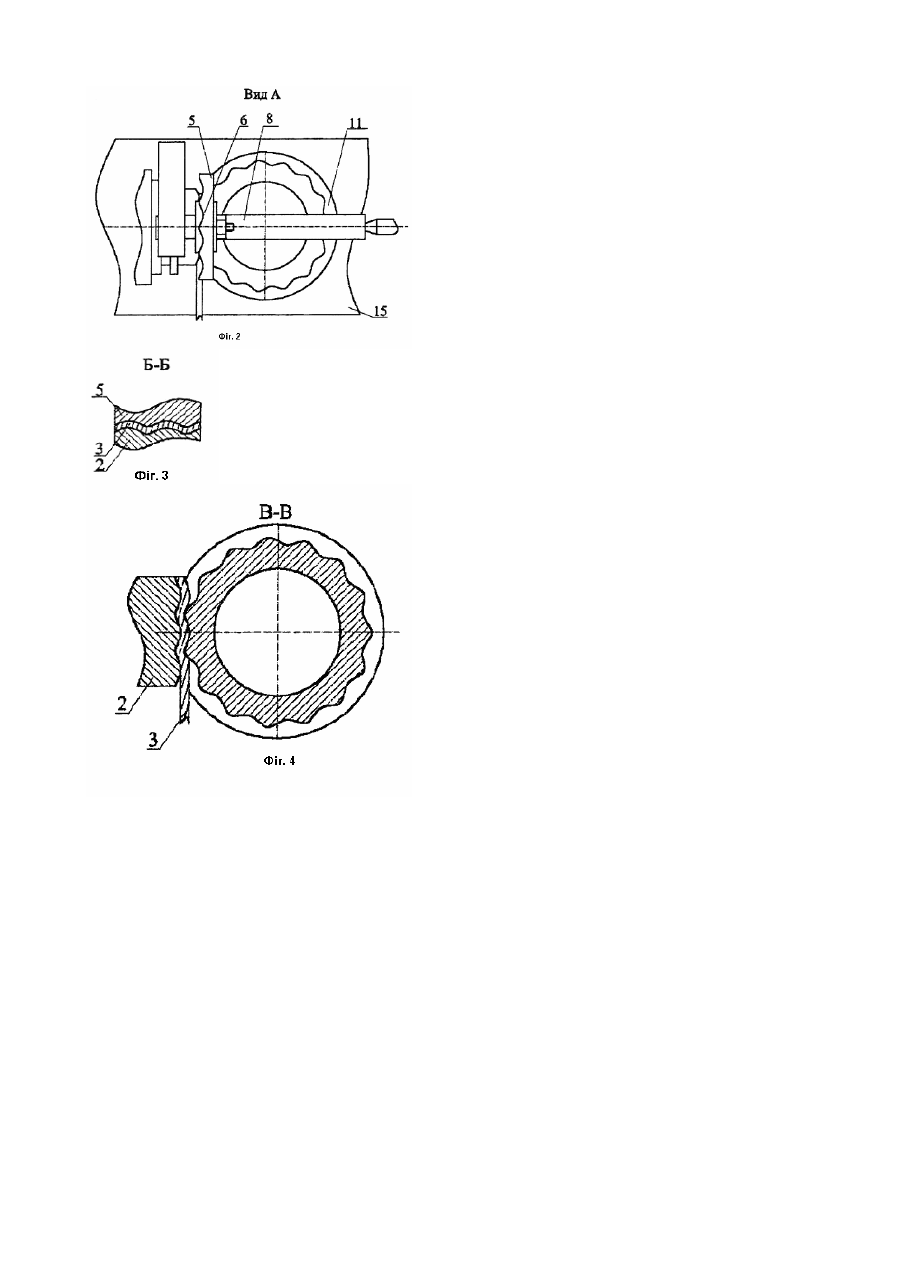

Винахід відноситься до галузі обробки металів тиском і може бути застосований для виготовлення гофрованих гвинтових елементів. Відомий пристрій для виготовлення гвинтових заготовок, який виконано у вигляді ступінчатої оправи із торцевим виступом, осьовим пазом для затиску переднього кінця смуги і приводом обертання, формуючого і притискного роликів гвинтової заготовки з приводом переміщення формуючого ролика паралельно осі ступінчатої оправи, формуючий ролик встановлено на осі перпендикулярно осі ступінчатої оправи з можливістю вільного обертання (Патент України №38108А Бюл. №4, 2001p). Основний недолік пристрою - неможливість виготовлення гофрованих гвинтови х заготовок. В основу винаходу закладена задача розширення технологічних можливостей пристрою, на якому можна виготовляти го фровані гвинтові елементи, шляхом виконання пристрою для виготовлення гофрованих заготовок у вигляді ступінчатої оправи із торцевим виступом, осьовим пазом для затиску переднього кінця смуги і приводом обертання, формуючого і притискного роликів гвинтової заготовки з приводом переміщення формуючого ролика паралельно осі ступінчатої оправи, формуючий ролик встановлено на осі перпендикулярно осі ступінчатої оправи з можливістю вільного обертання, причому торцевий виступ ступінчатої оправи виконано з кроком рівним товщині заготовки з гофрами, а формуючий ролик виконано ступінчатим, верхня ступиця виконана з профілем гофри по всій висоті, аналогічного профілю виконаний притискний ролик, а торцева поверхня більшої ступиці формуючого ролика є в контакті з ребром навивної смуги і притискує її до ступінчатої оправи знизу. Пристрій для виготовлення гофрованих гвинтових заготовок зображено на фіг.1, фіг.2 - вид А на фіг.1 фіг.3 січення по Б-Б на фіг.1, фіг.4 - січення по В-В на фіг.1. Пристрій для виготовлення гофрованих гвинтови х заготовок виконано у вигляді ступінчастої оправи 1 із торцевим виступом 2, який виконано з кроком рівним товщині заготовки 3 з гофрами. Ступінчата оправа 1 має осьовий паз 4 для закріплення кінця заготовки і привід обертання від шпинделя верстату. Притискування заготовки 3 до торцевого виступ у 2 ступінчатої оправи 1 зверху здійснюється притискним роликом 5 з гофрованими поверхнями 6. Притискний ролик центральним отвором встановлений на вісь 7, яка паралельна осі ступінчатої оправи 1, .з можливістю вільного обертання. З правої сторони ступінчата оправа 1 переходить в менший діаметр 8 на який навивається гвинтова гофрована заготовка 3, а вільний кінець ступінчатої оправи підтискується піноллю задньої бабки 9. Знизу під меншим діаметром 8 розміщений формуючий ролик 10, який виконано ступінчатим, верхня його ступиця виконана з гофрами по всій висоті, які є аналогічними з гофрами притискного ролика 5. Формуючий ролик 10 з можливістю вільного обертання встановлено на осі яка перпендикулярна до осі ступінчатої оправи 1 і лежить з нею в одній вертикальній площині, він торцевою поверхнею 11 більшої ступиці є в контакті з ребром заготовки і притискує її до торцевого виступ у 2 ступінчатої оправи 1 знизу. Горизонтальне притискування заготовки 3 до ступінчатої оправи 1 здійснюється торцевою гофрованою поверхнею меншої ступиці формуючого ролика 10. Останній встановлено на підшипниковій втулці 12, яка вільно обертається на осі 13 закріпленій в кронштейні 14, який встановлений на супорті верстата 15 з можливістю переміщення паралельно осі ступінчатої оправи з подачею на оберт рівною товщині заготовки з гофрами. Для підвищення жорсткості пристрою формуючий ролик 10 спирається на кронштейн 14 через прокладку 16 і підшипник 17. Він закритий кожухом 18 для захисту механізму від забруднення. Технологічний процес навивання гофрованих гвинтових заготовок здійснюється наступним чином. Формуючий ролик 10 і притискний ролик 5 відводяться з зони формоутворення. Кінець заготовки 3 згинається під кутом 90° і вводиться в паз 4 де фіксується відомими способами. Після чого формуючий ролик 10 підтискує заготовку 3 до торцевого виступу 2 і меншого діаметра 8 і здійснюється навивання одного витка. Після цього притискний ролик 5 підводять до заготовки 3, включають верстат і здійснюють процес навивання гофрованих заготовок. Після завершення навивання гофрованої гвинтової заготовки 3 верстат зупиняють. Відводять піноль задньої бабки 9 вправо, а притискний 5 і формуючий 10 ролики теж відводять з зони формоутворення, відпускають кінець заготовки і знімають її з оправки. Навивання наступної заготовки здійснюється аналогічно. Допереваг запропонованого пристрою відноситься розширення технологічних можливостей і можливість навивання гофрованих гвинтови х заготовок різних типорозмірів.

Дивитися

Додаткова інформація

Назва патенту англійською

Device for manufacturing the corrugated spiral blanks

Автори англійською

Drahan Andrii Petrovych

Назва патенту російською

Устройство для изготовления гофрированных винтовых заготовок

Автори російською

Драган Андрей Петрович

МПК / Мітки

МПК: B21D 11/06

Мітки: гофрованих, гвинтових, виготовлення, пристрій, заготовок
