Спосіб виготовлення гвинтових гофрованих заготовок
Номер патенту: 26885
Опубліковано: 10.10.2007
Автори: Гладьо Юрій Богданович, Гевко Роман Богданович, Драган Андрій Петрович, Дячун Андрій Євгенович
Формула / Реферат
Спосіб виготовлення гвинтових гофрованих заготовок, що включає деформування стрічки прямокутного перерізу валками, який відрізняється тим, що на першій операції здійснюють відрізання смуги необхідної ширини і довжини, на другій операції здійснюють формоутворення гофрів заданої форми і розмірів за допомогою ортогональних або неортогональних формоутворюючих конічних інструментів і упорної шайби, встановленої на більшому торці ведучого конічного формоутворюючого інструмента, діаметр якої більше, ніж зовнішній діаметр ведучого конічного формоутворюючого інструмента на 4-5 товщин заготовки, а на третій операції здійснюють навивання гвинтової гофрованої заготовки на вал, до якого вона приварена, і її калібрування на заданий крок, який формується регулювальними кутовими упорами, розміщеними в зоні заходу гвинтової гофрованої заготовки на вал з можливістю регулювання відомими способами.
Текст

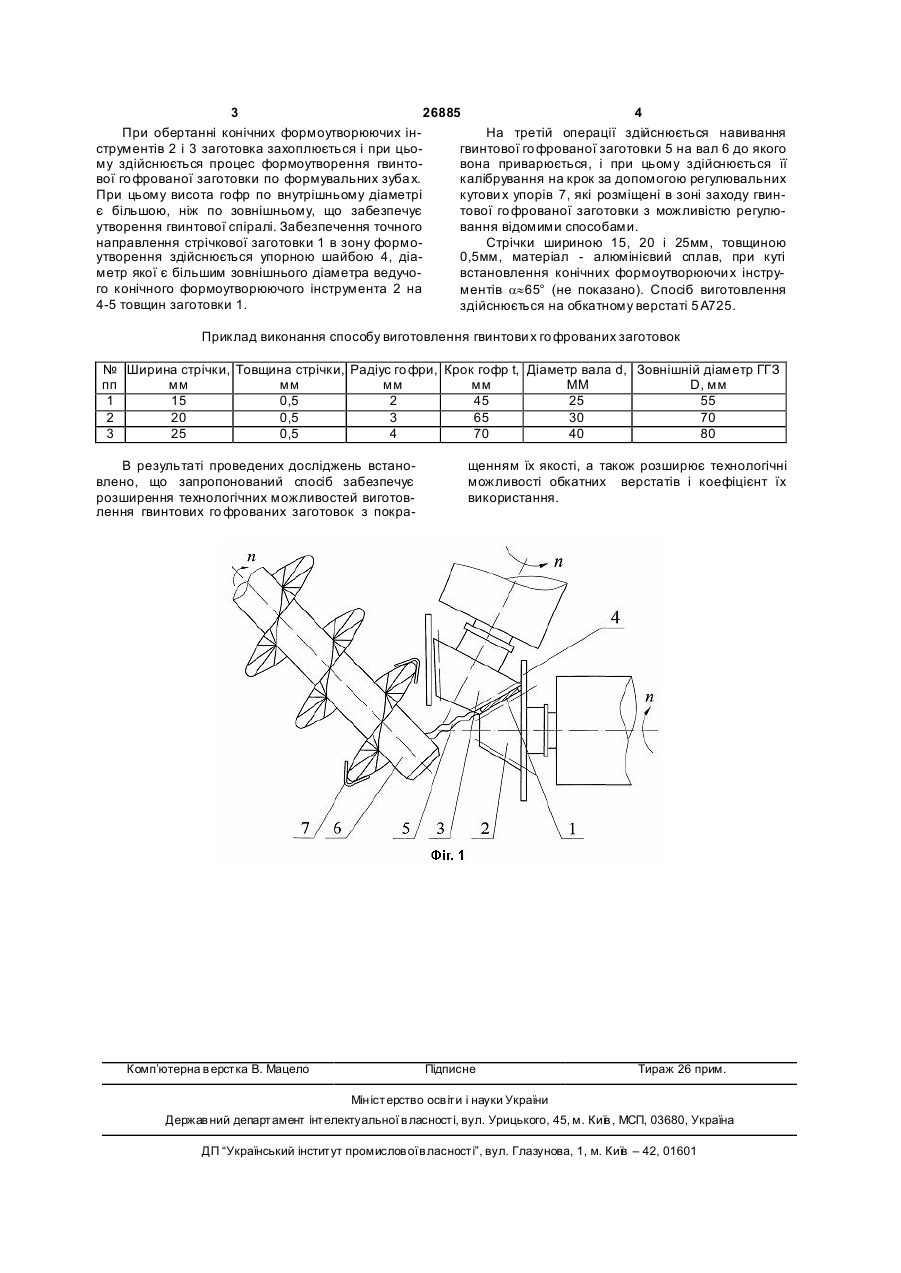

Спосіб виготовлення гвинтових гофрованих заготовок, що включає деформування стрічки прямокутного перерізу валками, який відрізняється тим, що на першій операції здійснюють відрізання смуги необхідної ширини і довжини, на другій операції здійснюють формоутворення гоф 3 26885 4 При обертанні конічних формоутворюючих інНа третій операції здійснюється навивання струментів 2 і 3 заготовка захоплюється і при цьогвинтової го фрованої заготовки 5 на вал 6 до якого му здійснюється процес формоутворення гвинтовона приварюється, і при цьому здійснюється її вої го фрованої заготовки по формувальних зуба х. калібрування на крок за допомогою регулювальних При цьому висота гофр по внутрішньому діаметрі кутови х упорів 7, які розміщені в зоні заходу гвинє більшою, ніж по зовнішньому, що забезпечує тової го фрованої заготовки з можливістю регулюутворення гвинтової спіралі. Забезпечення точного вання відомими способами. направлення стрічкової заготовки 1 в зону формоСтрічки шириною 15, 20 і 25мм, товщиною утворення здійснюється упорною шайбою 4, діа0,5мм, матеріал - алюмінієвий сплав, при куті метр якої є більшим зовнішнього діаметра ведучовстановлення конічних формоутворюючи х інструго конічного формоутворюючого інструмента 2 на ментів a»65° (не показано). Спосіб виготовлення 4-5 товщин заготовки 1. здійснюється на обкатному верстаті 5 А725. Приклад виконання способу виготовлення гвинтови х го фрованих заготовок № Ширина стрічки, Товщина стрічки, Радіус го фри, Крок гофр t, Діаметр вала d, Зовнішній діаметр ГГЗ пп мм мм мм мм MM D, мм 1 15 0,5 2 45 25 55 2 20 0,5 3 65 30 70 3 25 0,5 4 70 40 80 В результаті проведених досліджень встановлено, що запропонований спосіб забезпечує розширення технологічних можливостей виготовлення гвинтових го фрованих заготовок з покра Комп’ютерна в ерстка В. Мацело щенням їх якості, а також розширює технологічні можливості обкатних верстатів і коефіцієнт їх використання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing screw corrugated billets
Автори англійськоюHevko Roman Bohdanovych, Drahan Andrii Petrovych, Diachun Andrii Yevhenovych, Hlad`o Yurii Bohdanovych
Назва патенту російськоюСпособ изготовления винтовых гофрированных заготовок
Автори російськоюГевко Роман Богданович, Драган Андрей Петрович, Дячун Андрей Евгеньевич, Гладьо Юрий Богданович
МПК / Мітки
МПК: B21H 3/00
Мітки: спосіб, гофрованих, гвинтових, заготовок, виготовлення
