Шприц інтралігаментарний

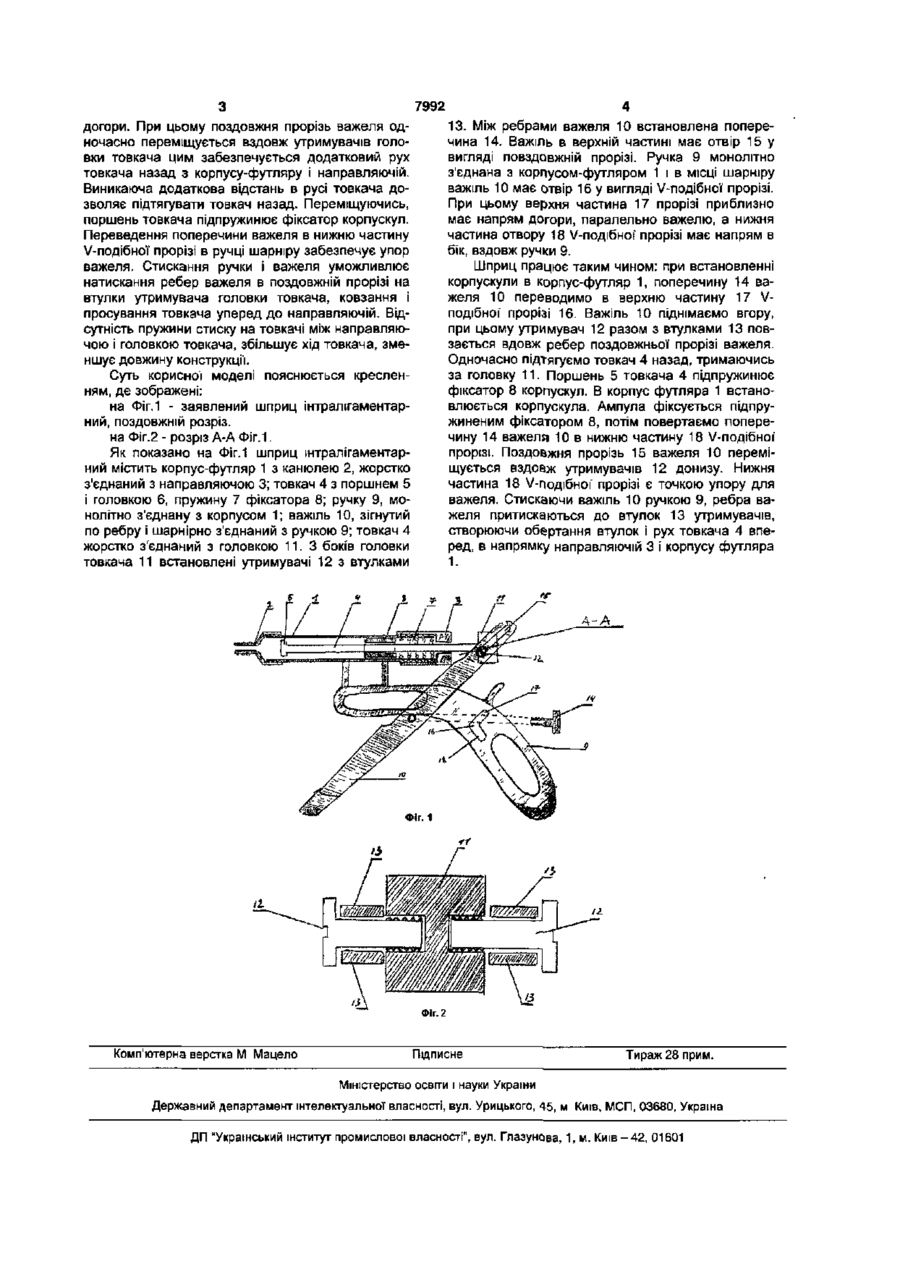

1. Шприц інтралігаментарний, який містить жорстко з'єднаний з напрямною корпус-футляр для корпускул зі змінною канюлею, штовхан з поршнем і головкою, що зворотно-поступально пересувається в напрямній, корпусі-футлярі і підпружи неному фіксаторі корпускул; ручку, монолітно з'єднану з корпусом-футляром; важіль, зігнутий по ребру і шарнірно з'єднаний з ручкою шприца і штовхачем, який відрізняється тим, що шарнірний отвір в ручці шприца виконаний у вигляді Vподібної прорізі, а отвір важеля в місці шарнірного з'єднання з головкою штовхача має вигляд поздовжньої прорізі. 2. Шприц за п. 1, який відрізняється тим, що в головці штовхача з обох сторін встановлені утримувачі з втулками, при цьому важіль своїми ребрами в поздовжній прорізі торкається втулок утримувача. Передбачена корисна модель відноситься до галузі медицини, а саме до стоматології. Відомий шприц для виконання інтралігаментарноі анестезії, який містить цилшдр з канюлею, ручку, товкач з поршнем, головку товкача, зворотну пружину і корпус [заявка №249767 Франція 1982р. Е. Кауфман. Оворхин в журналі A.M. Dent ASS, 1984р. №2.108. стор.175-178]. В цій конструкції використовується важіль першого роду. Важель кріпиться шарнірно до ручки шприца. Товкач має зворотну пружину, яка повертає поршень в кінцеву позицію. Відомий шприц багатоцільового призначення і прийнятий за прототип [Заявка №3235232, ФРГ, МКУ А61МЗ/11, публікація 11.05.83р.], складений з циліндра з канюлею, ручки, товкача з поршнем, храповика, головки товкача, зворотної пружини і корпуса. Як і аналог, прототип має важіль першого роду, зворотну пружину, яка повертає товкач в кінцеву позицію. Пружина стиску розташована на товкачі. При натисканні на важіль пружина стискається, при цьому на довжину пружини в стиснутому стані обмежується рух товкача в корпусі шприца. В зв'язку з чим збільшується довжина корпуса, а в цілому і всієї конструкції. А при застосуванні футляра для корпускул необхідний ще деякий простір для розташування в корпусі підпружиненного фіксатора корпускул, що приводить до видовження конструкції. В основу корисної моделі прокладена задача удосконалення конструкції' інтралігаментарного шприца шляхом вилучення із конструкції пружини стиску, розташованої на товкачі І введенні в конструкцію V-подібної прорізі на ручці шприца і поздовжній прорізі в важелі, що дозволяє збільшити хід товкача в направляючій і корпусі-футлярі, за це рахунок розташувати підпружиненний фіксатор корпускул, а в цілому зменшити довжину шприца. Поставлена задача вирішується тим, що шприц містить жорстко з'єднаний з направляючою корпус-футляр для корпускул зі змінною канюлею, товкач з поршнем і головкою, яка зворотнопоступово переміщується в направляючий, корпусі-футлярі і підпружиненому фіксаторі корпускул; ручки, монолітно з'єднаної з корпусом; важеля, зігнутого по ребру і шарнірно з'єднаного з ручкою шприца і товкачем. Згідно корисної моделі шарнірний отвір в ручці шприца виконано у вигляді V-подібної прорізі, а отвір важеля в місті шарнірного з'єднання з головкою товкача має вигляд повздовжньої прорізі. Також згідно корисної моделі в головку товкача з обох сторін жорстко встановлені утримувачі з втулками, при цьому важіль ребрами в повздовжній прорізі торкається втулок утримувачів. Таке виконання отворів шарніру на ручці шприца з важелем у вигляді V-подІбної прорізі дозволяє при введенні поперечини важеля у верхню частину V-подібної прорізі підтягувати важіль сч О) О) О) 7992 13. Між ребрами важеля 10 встановлена поперечина 14. Важіль в верхній частині має отвір 15 у вигляді повздовжній прорізі. Ручка 9 монолітно з'єднана з корпусом-футляром 1 і в місці шарніру важіль 10 має отвір 16 у вигляді V-подібної прорізі. При цьому верхня частина 17 прорізі приблизно має напрям догори, паралельно важелю, а нижня частина отвору 18 V-подібноі' прорізі має напрям в бік, вздовж ручки 9. Шприц працює таким чином: при встановленні корпускули в корпус-футляр 1, поперечину 14 важеля 10 переводимо в верхню частину 17 Vподібної прорізі 16. Важіль 10 піднімаємо вгору, при цьому утримувач 12 разом з втулками 13 повзається вдовж ребер поздовжньої прорізі важеля. Одночасно підтягуємо товкач 4 назад, тримаючись за головку 11. Поршень 5 товкача 4 підпружинює фіксатор 8 корпускул. В корпус футляра 1 встановлюється корпускула. Ампула фіксується підпружиненим фіксатором 8, потім повертаємо поперечину 14 важеля 10 в нижню частину 18 V-подібноі прорізі. Поздовжня прорізь 15 важеля 10 переміщується вздовж утримувачів 12 донизу. Нижня частина 18 V-подібної прорізі є точкою упору для важеля. Стискаючи важіль 10 ручкою 9, ребра важеля притискаються до втулок 13 утримувачів, створюючи обертання втулок і рух товкача 4 вперед, в напрямку направляючій 3 і корпусу футляра 1. догори. При цьому поздовжня прорізь важеля одночасно переміщується вздовж утримувачів головки товкача цим забезпечується додатковий рух товкача назад з корпусу-футляру і направляючій. Виникаюча додаткова відстань в русі товкача дозволяє підтягувати товкач назад. Переміщуючись, поршень товкача підпружинює фіксатор корпускул. Переведення поперечини важеля в нижню частину V-подІбної прорізі в ручці шарніру забезпечує упор важеля. Стискання ручки і важеля уможливлює натискання ребер важеля в поздовжній прорізі на втулки утримувача головки товкача, ковзання і просування товкача уперед до направляючій. Відсутність пружини стиску на товкачі між направляючою і головкою товкача, збільшує хід товкача, зменшує довжину конструкції. Суть корисної моделі пояснюється кресленням, де зображені: на Фіг.1 - заявлений шприц інтралігаментарний, поздовжній розріз. на Фіг.2 - розріз А-А Фіг.1. Як показано на Фіг.1 шприц інтралігаментарний містить корпус-футляр 1 з канюлею 2, жорстко з'єднаний з направляючою 3; товкач 4 з поршнем 5 і головкою 6, пружину 7 фіксатора 8; ручку 9, монолітно з'єднану з корпусом 1; важіль 10, зігнутий по ребру і шарнірно з'єднаний з ручкою 9; товкач 4 жорстко з'єднаний з головкою 11.3 боків головки товкача 11 встановлені утримувачі 12 з втулками -А ФІг.2 Комп'ютерна верстка М Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
