Процес одночасного штампування кількох тонколистових деталей на багатоконтурних електрогідравлічних пресах
Формула / Реферат
1. Процес одночасного штампування кількох тонколистових деталей на багатоконтурних електрогідравлічних пресах, який відрізняється тим, що штампування здійснюють в універсальному контейнері, у який встановлюють одночасно кілька індивідуальних формуючих блоків (пуансонів) однієї деталі або кількох різних деталей та кілька допоміжних елементів, якими заповнюють вільні місця універсального контейнера.
2. Процес за п. 1, який відрізняється тим, що керування процесом штампування - забезпечення необхідних зусиль штампування - здійснюють поданням напруги і створенням електричного розряду тільки на тих електродах багатоконтурного розрядного блока, які знаходяться над індивідуальними формуючими блоками (пуансонами).
Текст

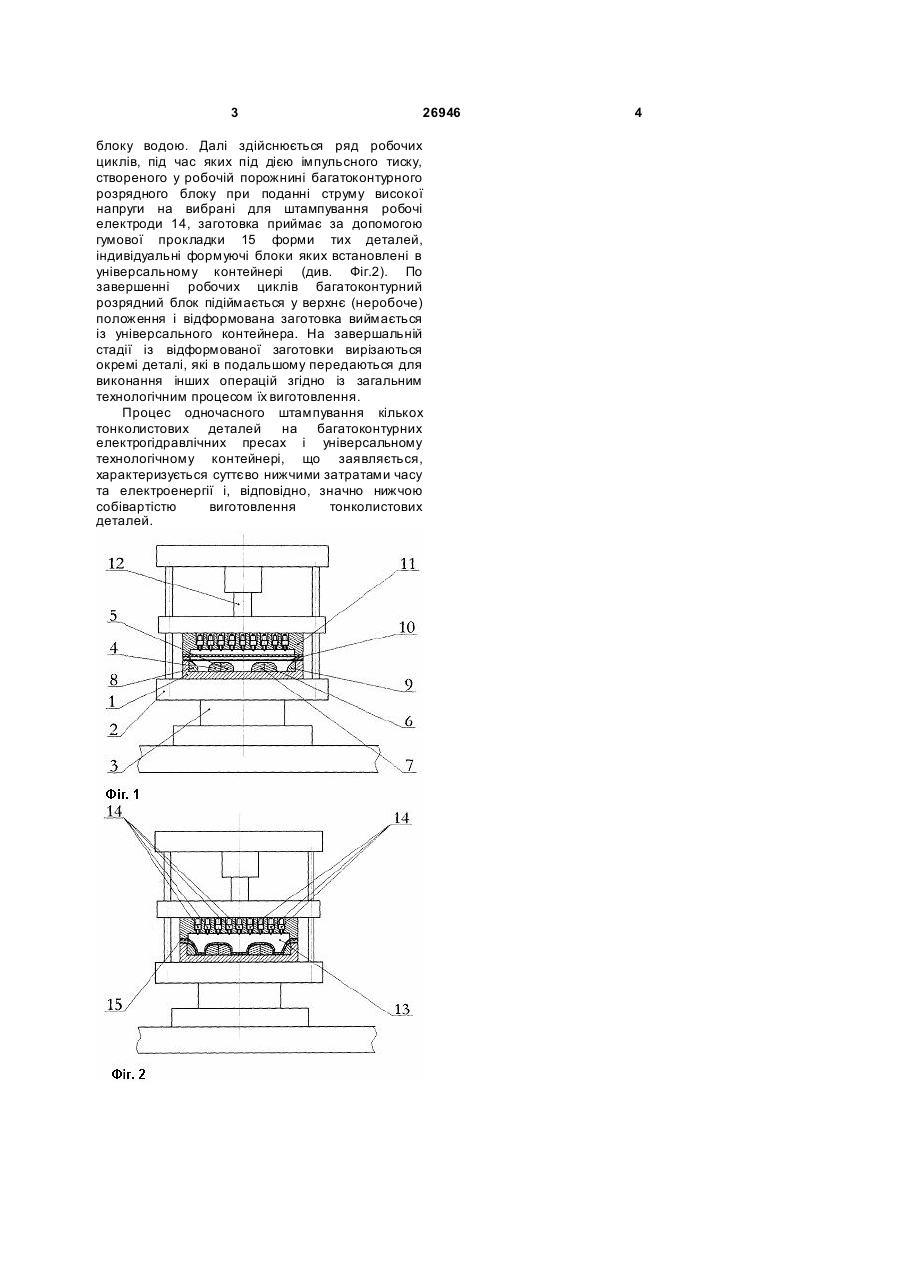

1. Процес одночасного штампування кількох тонколистових деталей на багатоконтурних електрогідравлічних пресах, який відрізняється тим, що штампування здійснюють в універсальному контейнері, у який встановлюють одночасно кілька індивідуальних формуючих 3 26946 блоку водою. Далі здійснюється ряд робочих циклів, під час яких під дією імпульсного тиску, створеного у робочій порожнині багатоконтурного розрядного блоку при поданні струму високої напруги на вибрані для штампування робочі електроди 14, заготовка приймає за допомогою гумової прокладки 15 форми тих деталей, індивідуальні формуючі блоки яких встановлені в універсальному контейнері (див. Фіг.2). По завершенні робочих циклів багатоконтурний розрядний блок підіймається у верхнє (неробоче) положення і відформована заготовка виймається із універсального контейнера. На завершальній стадії із відформованої заготовки вирізаються окремі деталі, які в подальшому передаються для виконання інших операцій згідно із загальним технологічним процесом їх виготовлення. Процес одночасного штампування кількох тонколистових деталей на багатоконтурних електрогідравлічних пресах і універсальному технологічному контейнері, що заявляється, характеризується суттєво нижчими затратами часу та електроенергії і, відповідно, значно нижчою собівартістю виготовлення тонколистових деталей. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess of concurrent pressing several light-gage parts at a multistage electro-hydraulic press
Автори англійськоюVoitkiv Stanislav Volodymyrovych
Назва патенту російськоюПроцесс одновременной штамповки нескольких тонколистовых деталей на многоконтурном электрогидравлическом прессе
Автори російськоюВойткив Станислав Владимирович
