Пристрій для штампування вісесиметричних деталей з крученням

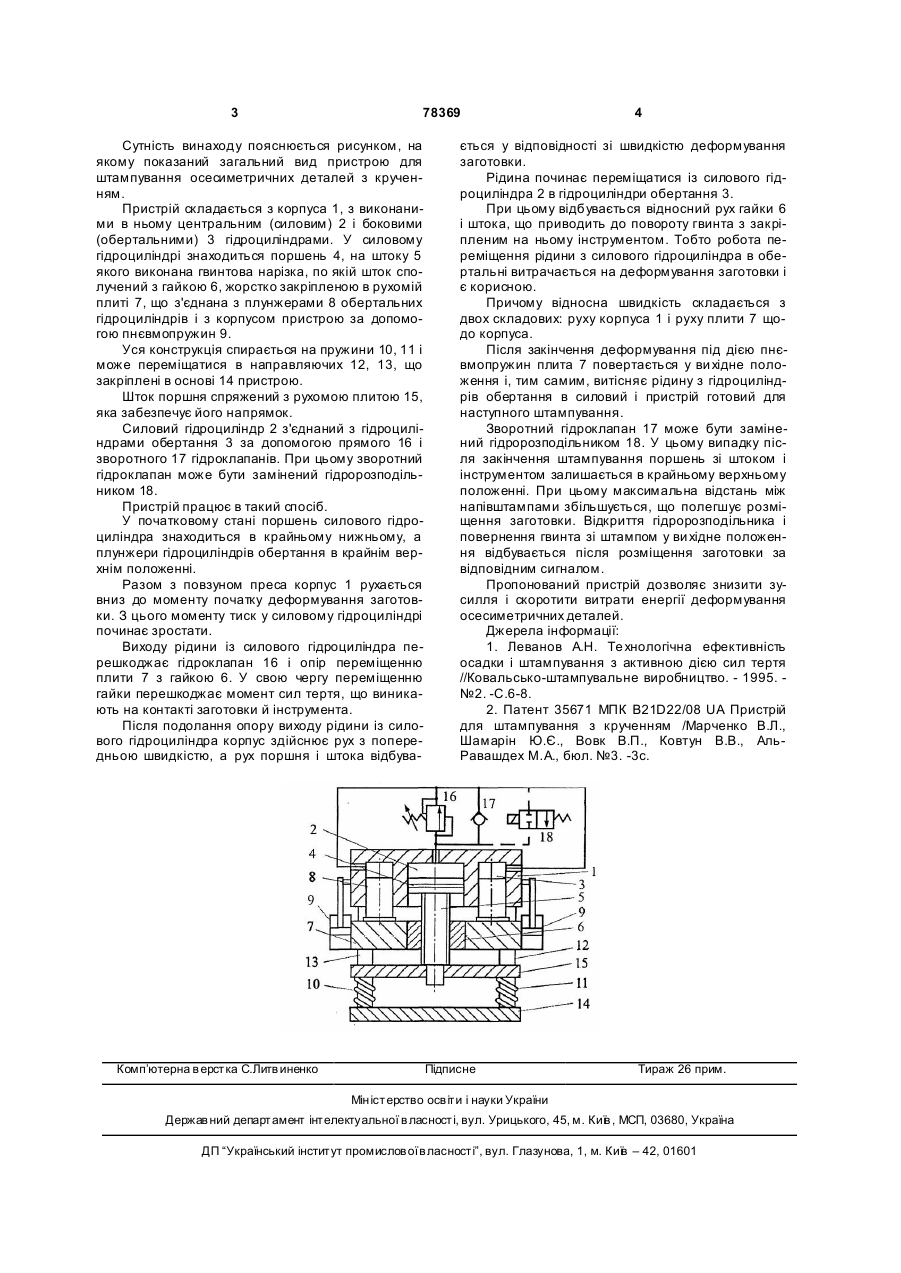

Пристрій для штампування вісесиметричних деталей з крученням, який містить корпус з виконаним у ньому центральним гідроциліндром з поршнем, шток якого сполучений з гайкою по гвинтовій нарізці, який відрізняється тим, що пристрій додатково містить рухому плиту, в якій закріплена гайка, та бокові гідроциліндри з плунжерами, з'єднаними з рухомою плитою, причому центральний гідроциліндр сполучений з боковими за допомогою прямого і зворотного гідроклапанів. (19) (21) a200502861 (22) 29.03.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Марченко Віталій Леонідович, Шамарін Юрій Євгенович (73) КИЇВСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ ГІДРОПРИЛАДІВ (56) UA 35671, 16.04.2001 SU 305735, 17.09.1973 GB 2029315, 19.03.1980 GB 2142263, 16.01.1985 US 4606217, 19.08.1986 Леванов А.Н. Технологическая эффективность осадки и штамповки с активным действием сил 3 78369 Сутність винаходу пояснюється рисунком, на якому показаний загальний вид пристрою для штампування осесиметричних деталей з крученням. Пристрій складається з корпуса 1, з виконаними в ньому центральним (силовим) 2 і боковими (обертальними) 3 гідроциліндрами. У силовому гідроциліндрі знаходиться поршень 4, на штоку 5 якого виконана гвинтова нарізка, по якій шток сполучений з гайкою 6, жорстко закріпленою в рухомій плиті 7, що з'єднана з плунжерами 8 обертальних гідроциліндрів і з корпусом пристрою за допомогою пнєвмопружин 9. Уся конструкція спирається на пружини 10, 11 і може переміщатися в направляючих 12, 13, що закріплені в основі 14 пристрою. Шток поршня спряжений з рухомою плитою 15, яка забезпечує його напрямок. Силовий гідроциліндр 2 з'єднаний з гідроциліндрами обертання 3 за допомогою прямого 16 і зворотного 17 гідроклапанів. При цьому зворотний гідроклапан може бути замінений гідророзподільником 18. Пристрій працює в такий спосіб. У початковому стані поршень силового гідроциліндра знаходиться в крайньому нижньому, а плунжери гідроциліндрів обертання в крайнім верхнім положенні. Разом з повзуном преса корпус 1 рухається вниз до моменту початку деформування заготовки. З цього моменту тиск у силовому гідроциліндрі починає зростати. Виходу рідини із силового гідроциліндра перешкоджає гідроклапан 16 і опір переміщенню плити 7 з гайкою 6. У свою чергу переміщенню гайки перешкоджає момент сил тертя, що виникають на контакті заготовки й інструмента. Після подолання опору виходу рідини із силового гідроциліндра корпус здійснює рух з попередньою швидкістю, а рух поршня і штока відбува Комп’ютерна в ерстка C.Литв иненко 4 ється у відповідності зі швидкістю деформування заготовки. Рідина починає переміщатися із силового гідроциліндра 2 в гідроциліндри обертання 3. При цьому відбувається відносний рух гайки 6 і штока, що приводить до повороту гвинта з закріпленим на ньому інструментом. Тобто робота переміщення рідини з силового гідроциліндра в обертальні витрачається на деформування заготовки і є корисною. Причому відносна швидкість складається з двох складових: руху корпуса 1 і руху плити 7 щодо корпуса. Після закінчення деформування під дією пнєвмопружин плита 7 повертається у ви хідне положення і, тим самим, витісняє рідину з гідроциліндрів обертання в силовий і пристрій готовий для наступного штампування. Зворотний гідроклапан 17 може бути замінений гідророзподільником 18. У цьому випадку після закінчення штампування поршень зі штоком і інструментом залишається в крайньому верхньому положенні. При цьому максимальна відстань між напівштампами збільшується, що полегшує розміщення заготовки. Відкриття гідророзподільника і повернення гвинта зі штампом у ви хідне положення відбувається після розміщення заготовки за відповідним сигналом. Пропонований пристрій дозволяє знизити зусилля і скоротити витрати енергії деформування осесиметричних деталей. Джерела інформації: 1. Леванов А.Н. Те хнологічна ефективність осадки і штампування з активною дією сил тертя //Ковальсько-штампувальне виробництво. - 1995. №2. -С.6-8. 2. Патент 35671 MПК B21D22/08 UA Пристрій для штампування з крученням /Марченко В.Л., Шамарін Ю.Є., Вовк В.П., Ковтун В.В., АльРавашдех М.А., бюл. №3. -3с. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
