Вимірювач кутових величин
Номер патенту: 27077
Опубліковано: 10.10.2007
Автори: Водоп'ян Сергій Васильович, Піскун Олег Миколайович, П'ясковський Дмитро Володимирович, Піонтківський Петро Миколайович, Гуменюк Володимир Олександрович
Формула / Реферат
Вимірювач кутових величин, що містить опорний генератор, фазообертач та перетворювач, при цьому вихід опорного генератора з'єднаний з входом фазообертача а вихід фазообертача з'єднаний з входом перетворювача сигналу, який відрізняється тим що перетворювач містить два аналогово-цифрових перетворювачі та мікроконтролер, при цьому вихід опорного генератора додатково з'єднаний з входом другого аналогово-цифрового перетворювача, вихід фазообертача з'єднаний з входом першого аналогово-цифрового перетворювача, а виходи першого та другого аналогово-цифрових перетворювачів з'єднані з входом мікроконтролера.
Текст

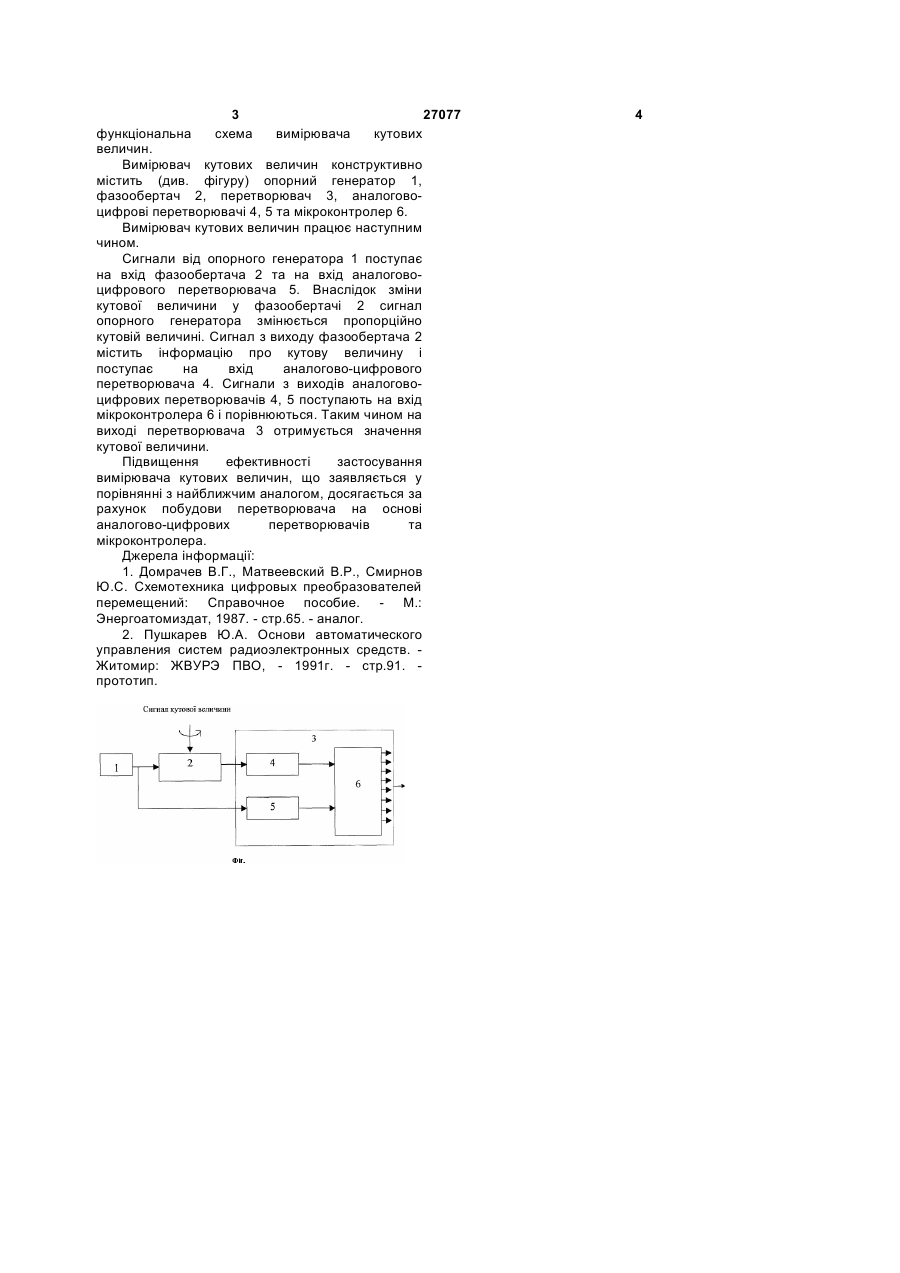

Вимірювач кутових величин, що містить опорний генератор, фазообертач та 3 27077 функціональна схема вимірювача кутових величин. Вимірювач кутових величин конструктивно містить (див. фігуру) опорний генератор 1, фазообертач 2, перетворювач 3, аналоговоцифрові перетворювачі 4, 5 та мікроконтролер 6. Вимірювач кутових величин працює наступним чином. Сигнали від опорного генератора 1 поступає на вхід фазообертача 2 та на вхід аналоговоцифрового перетворювача 5. Внаслідок зміни кутової величини у фазообертачі 2 сигнал опорного генератора змінюється пропорційно кутовій величині. Сигнал з виходу фазообертача 2 містить інформацію про кутову величину і поступає на вхід аналогово-цифрового перетворювача 4. Сигнали з виходів аналоговоцифрових перетворювачів 4, 5 поступають на вхід мікроконтролера 6 і порівнюються. Таким чином на виході перетворювача 3 отримується значення кутової величини. Підвищення ефективності застосування вимірювача кутових величин, що заявляється у порівнянні з найближчим аналогом, досягається за рахунок побудови перетворювача на основі аналогово-цифрових перетворювачів та мікроконтролера. Джерела інформації: 1. Домрачев В.Г., Матвеевский В.Р., Смирнов Ю.С. Схемотехника цифровых преобразователей перемещений: Справочное пособие. - М.: Энергоатомиздат, 1987. - стр.65. - аналог. 2. Пушкарев Ю.А. Основи автоматического управления систем радиоэлектронных средств. Житомир: ЖВУРЭ ПВО, - 1991г. - стр.91. прототип. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measuring angular quantities
Автори англійськоюP'iaskovskyi Dmytro Volodymyrovych, Vodopian Sergii Vasylovych, Humeniuk Volodymyr Oleksandrovych, Piontkivskyi Petro Mykolaiovych, Piskun Oleg Mykolaiovych
Назва патенту російськоюИзмеритель угловых величин
Автори російськоюПясковский Дмитрий Владимирович, Водопьян Сергей Васильевич, Гуменюк Владимир Александрович, Пионткивский Петр Николаевич, Пискун Олег Николаевич
МПК / Мітки
МПК: G01C 3/00, G01S 17/00
Мітки: кутових, вимірювач, величин
Код посилання
<a href="https://ua.patents.su/2-27077-vimiryuvach-kutovikh-velichin.html" target="_blank" rel="follow" title="База патентів України">Вимірювач кутових величин</a>
