Привід перемикання діапазонів додаткової коробки передач (демультиплікатора)
Номер патенту: 27162
Опубліковано: 25.10.2007
Автори: Корсун Михайло Борисович, Васечек Сергій Володимирович, Вахромєєв Андрій Вікторович, Тарвид Анатолій Станіславович, Дунь Сергій Вікторович, Шкурат Андрій Олексійович, Ткаченко Валентин Григорович
Формула / Реферат
Привід перемикання діапазонів додаткової коробки передач (демультиплікатора), який має в своєму складі кран керування з механічним приводом, що подає повітря під тиском до повітророзподільника, автоматичну систему блокування вмикання нижнього діапазону, циліндр і механізм перемикання діапазонів демультиплікатора, систему трубопроводів подачі повітря під тиском, який відрізняється тим, що кран керування має електричне керування положенням золотника від електричного перемикача діапазонів демультиплікатора через електронний блок керування, який забезпечує формування керуючих сигналів на вмикання діапазонів демультиплікатора, у тому числі формування в автоматичному режимі керуючого сигналу на вмикання нижнього діапазону з деякою затримкою в часі t після припинення подачі сигналу від датчика руху механічного транспортного засобу, чим автоматично забезпечує початок його руху тільки на нижньому діапазоні демультиплікатора, надійну та безаварійну роботу механічного транспортного засобу і безпеку руху.
Текст

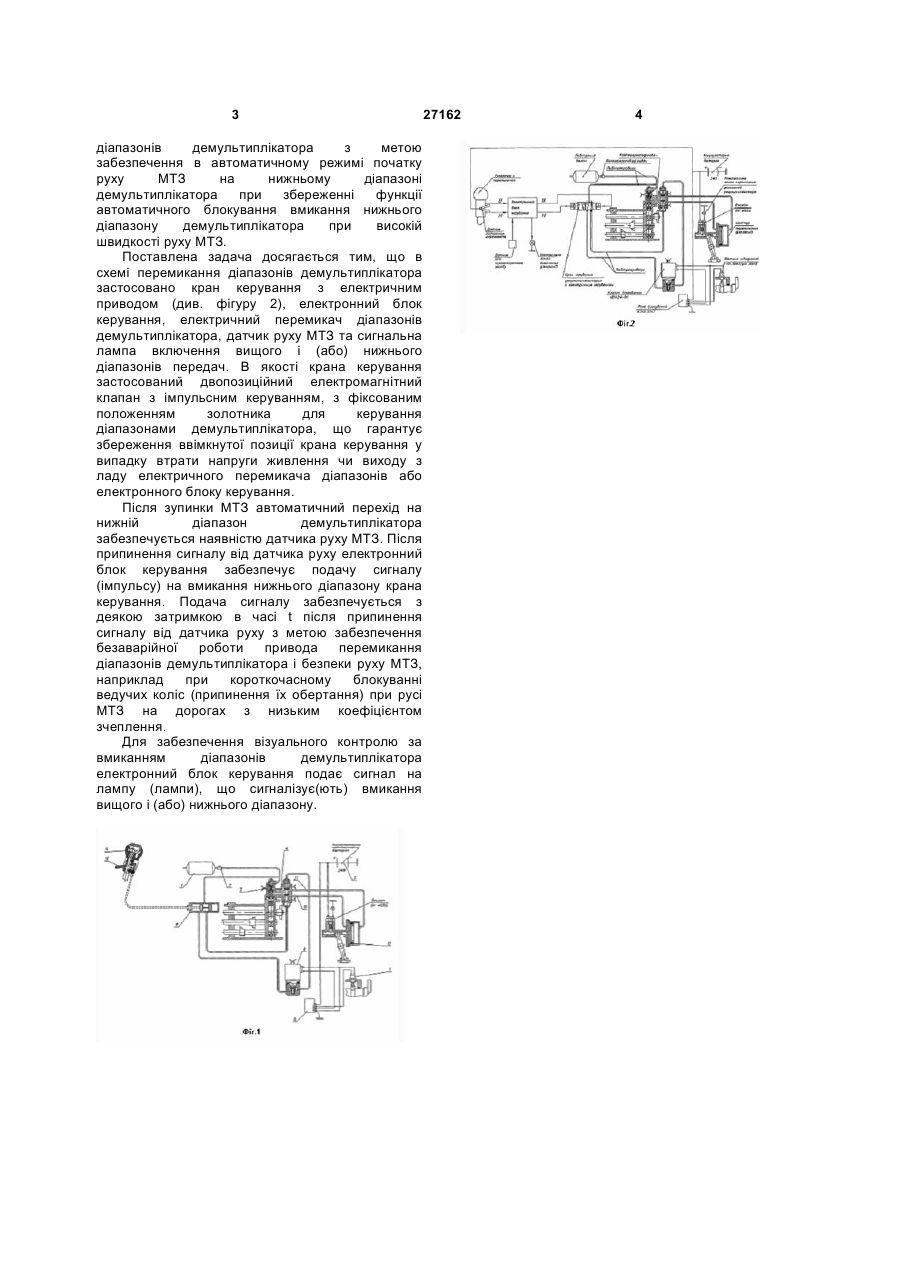

Привід перемикання діапазонів додаткової коробки передач (демультиплікатора), який має в своєму складі кран керування з механічним приводом, що подає повітря під тиском до повітророзподільника, автоматичну систему 3 діапазонів демультиплікатора з метою забезпечення в автоматичному режимі початку руху МТЗ на нижньому діапазоні демультиплікатора при збереженні функції автоматичного блокування вмикання нижнього діапазону демультиплікатора при високій швидкості руху МТЗ. Поставлена задача досягається тим, що в схемі перемикання діапазонів демультиплікатора застосовано кран керування з електричним приводом (див. фігуру 2), електронний блок керування, електричний перемикач діапазонів демультиплікатора, датчик руху МТЗ та сигнальна лампа включення вищого і (або) нижнього діапазонів передач. В якості крана керування застосований двопозиційний електромагнітний клапан з імпульсним керуванням, з фіксованим положенням золотника для керування діапазонами демультиплікатора, що гарантує збереження ввімкнутої позиції крана керування у випадку втрати напруги живлення чи виходу з ладу електричного перемикача діапазонів або електронного блоку керування. Після зупинки МТЗ автоматичний перехід на нижній діапазон демультиплікатора забезпечується наявністю датчика руху МТЗ. Після припинення сигналу від датчика руху електронний блок керування забезпечує подачу сигналу (імпульсу) на вмикання нижнього діапазону крана керування. Подача сигналу забезпечується з деякою затримкою в часі t після припинення сигналу від датчика руху з метою забезпечення безаварійної роботи привода перемикання діапазонів демультиплікатора і безпеки руху МТЗ, наприклад при короткочасному блокуванні ведучих коліс (припинення їх обертання) при русі МТЗ на дорогах з низьким коефіцієнтом зчеплення. Для забезпечення візуального контролю за вмиканням діапазонів демультиплікатора електронний блок керування подає сигнал на лампу (лампи), що сигналізує(ють) вмикання вищого і (або) нижнього діапазону. 27162 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of switching of ranges of auxiliary transmission (demultiplicator)
Автори англійськоюKorsun Mykhailo Borysovych, Vasechek Serhii Volodymyrovych, Dun' Serhii Viktorovych, Tkachenko Valentyn Hryhorovych, Vakhromieiev Andrii Viktorovych, Shkurat Andrii Oleksiiovych, Tarvyd Anatolii Stanislavovych
Назва патенту російськоюПривод переключения диапазонов дополнительной коробки передач (демультипликатора)
Автори російськоюКорсун Михаил Борисович, Васечек Сергей Владимирович, Дунь Сергей Викторович, Ткаченко Валентин Григорьевич, Вахромеев Андрей Викторович, Шкурат Андрей Алексеевич, Тарвид Анатолий Станиславович
МПК / Мітки
МПК: B60K 31/00
Мітки: привід, додаткової, перемикання, демультиплікатора, коробки, діапазонів, передач
