Вакуум-апарат з пустотілим циркулятором
Номер патенту: 27168
Опубліковано: 25.10.2007
Автори: Шелепов Дмитро Васильович, Пушанко Микола Миколайович
Формула / Реферат
Вакуум-апарат з пустотілим циркулятором, що містить вертикальний циліндричний корпус з сепаратором вторинної пари, паровою камерою з циркуляційною трубою і розміщеним механічним циркулятором з нижнім приводом, патрубками для подачі сиропу, пари та клапаном для спуску звареного утфелю, який відрізняється тим, що циркулятор виконано у вигляді пустотілої лопатевої мішалки, закріпленої на трубовалу, з'єднаному з нерухомим паровим колектором.
Текст

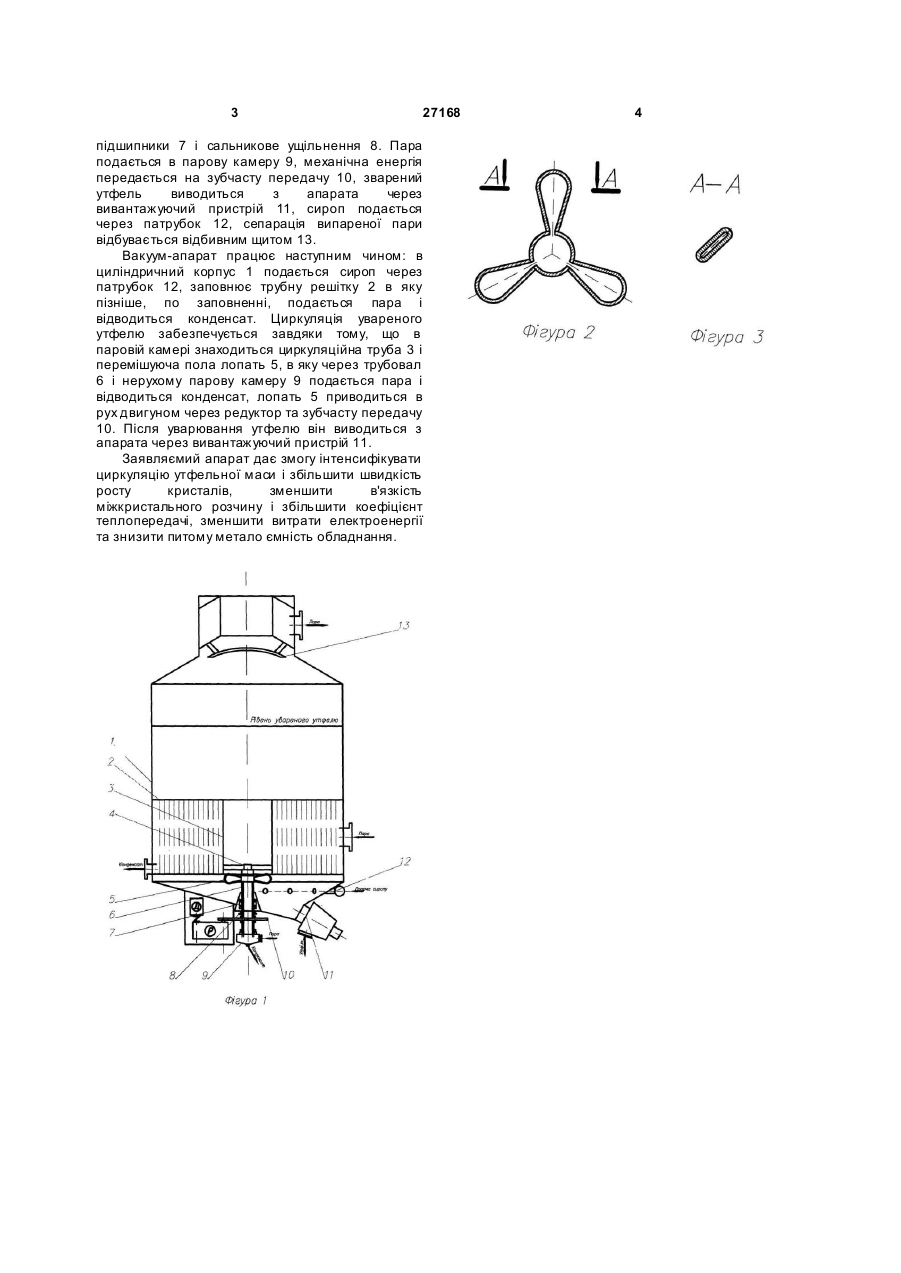

Вакуум-апарат з пустотілим циркулятором, що містить вертикальний циліндричний корпус з 3 27168 підшипники 7 і сальникове ущільнення 8. Пара подається в парову камеру 9, механічна енергія передається на зубчасту передачу 10, зварений утфель виводиться з апарата через вивантажуючий пристрій 11, сироп подається через патрубок 12, сепарація випареної пари відбувається відбивним щитом 13. Вакуум-апарат працює наступним чином: в циліндричний корпус 1 подається сироп через патрубок 12, заповнює трубну решітку 2 в яку пізніше, по заповненні, подається пара і відводиться конденсат. Циркуляція увареного утфелю забезпечується завдяки тому, що в паровій камері знаходиться циркуляційна труба 3 і перемішуюча пола лопать 5, в яку через трубовал 6 і нерухому парову камеру 9 подається пара і відводиться конденсат, лопать 5 приводиться в рух двигуном через редуктор та зубчасту передачу 10. Після уварювання утфелю він виводиться з апарата через вивантажуючий пристрій 11. Заявляємий апарат дає змогу інтенсифікувати циркуляцію утфельної маси і збільшити швидкість росту кристалів, зменшити в'язкість міжкристального розчину і збільшити коефіцієнт теплопередачі, зменшити витрати електроенергії та знизити питому метало ємність обладнання. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюVacuum-apparatus with hollow circulator
Автори англійськоюPushanko Mykola Mykolaiovych, Shelepov Dmytro Vasyliovych
Назва патенту російськоюВакуум-аппарат с пустотелым циркулятором
Автори російськоюПушанко Николай Николаевич, Шелепов Дмитрий Васильевич
МПК / Мітки
МПК: C13D 1/10
Мітки: пустотілим, вакуум-апарат, циркулятором
