Пристрій для орієнтування транспортного засобу, який підлягає розвантаженню

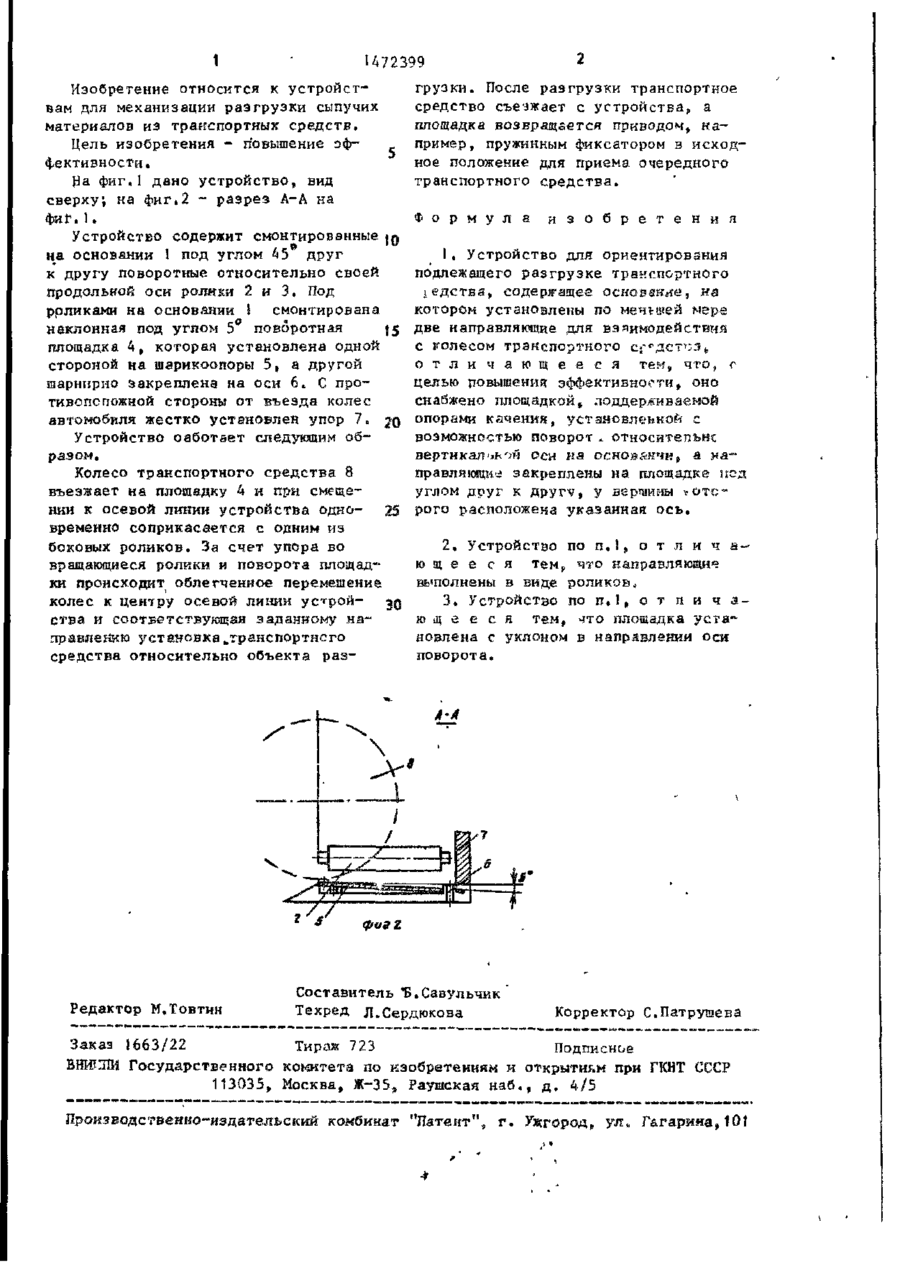

Изобретение относится к устройствам для механизации р а з г р у з к и сыпучих материалов из транспортных t с р е д с т в . Цель изобретения - повыше ние эффективности. Устройство содер жит смонтированные н а основании 1 под углом 45° друг к другу поворотные относительно своей продольной оси ролики 2 и 3 . Под роликами на основании 1 смонтирована поворотная площадка 4 , которая у с т а н о в л е н а одной стороной н а шарикоопоры, а другой шарнирно закреплена н а оси 6, Устройство р а б о т а е т следуюдим образом» Колесо транспортного с р е д с т в а в ъ е з жает на площадку 4 и н а п р а в л я е т с я при смещении к центру осевой линии з а счет упора в ролики и одновременного поворота площадки 4 . После р а з грузки автомобиль съезжает с у с т р о й с т в а , а площадка возвращается приводом в исходное положение. 2 з . п , ф-лы, 2 ил» 1 U72399 Изобретение относится к устройствам для механизации разгрузки сыпучих материалов из транспортных средств. Цель изобретения - повышение эффективности. На фиг.1 дано устройство, вид сверху; на фиг,2 - разрез А-А на Фиг.1. Устройство содержит смонтированные JQ на основании 1 под углом 45 друг к другу поворотные относительно своей продольной оси ролики 2 и 3. Под ррликами на основании 1 смонтирована наклонная под углом 5° поворотная {5 площадка 4, которая установлена одной стороной на шарикоопоры 5, а другой шарннрно закреплена на оси 6, С противопспожной стороны от въезда колес автомобиля жестко установлен упор 7. 20 Устройство оаботэет следующим образом. Колесо транспортного средства 8 въезжает на площадку 4 и при смещении к осевой линии устройства одновременно соприкасается с одним из боковых роликов. За счет упора во вращающиеся ролики и поворота площадки происходит облегченное перемещение колес к центру осевой линии устройства и соответствующая заданному направлению установка .транспортного средства относительно объекта раз Редактор М.Товтнн грузки. После разгрузки транспортное средство съезжает с устройства, а площадка возвращается приводом, н а пример, пружинным фиксатором з исходное положение для приема очередного транспортного средства. Ф о р м у л а и з о б р е т е н и я 1. Устройство для ориентирования подлежащего разгрузке транспортного іедства, содержащее основание, на котором установлены по меньшей мере две направляющие для взаимодействия с голесом транспортного с;-гдст*;з*. о т л и ч а ю щ е е с я тем, что, г целью повышения эффективности, оно снабжено площадкой, поддерживаемой опорами качения, установленной с возможностью поворот * ОТНОСЙТЄПЬНС вертикалями оси па основании, а я а правляющие закреплены на площадке иод углом друг к другу, у вершины которого расположена указанная о с ь . 2» Устройство по п . 1 , о т л и ч а— ю щ є є с я тем, что направляющие выполнены з виде роликов, 3 . Устройство по п. 1 „ о т п и ч а ю щ е е с я тем, что площадка установлена с уклоном в направлении оси поворота. Составитель *Б,Савульчик Техред Л.Сердюкова Корректор С.Патрушева Заказ 1663/22 Тираж 723 Подписное ВИГОНИ Государственного комитета по изобретениям к открытом при ГКНТ СС( 113035» Москва, Ж-35 9 Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород,, уя„ Гагарина, 101
