Пристрій для очищення мийного розчину

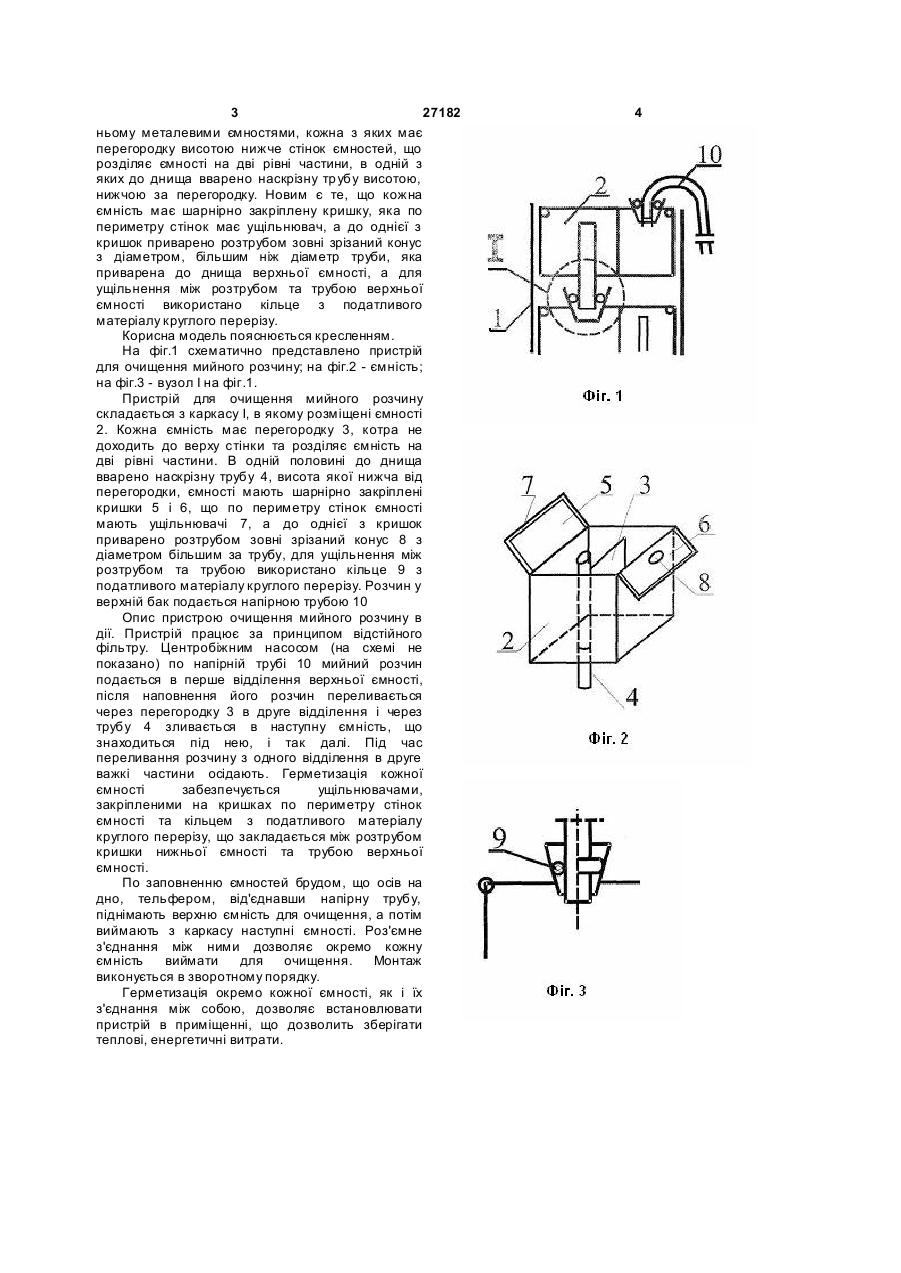

Пристрій для очищення мийного розчину, що містить каркас з розміщеними в ньому металевими ємностями, кожна з яких має перегородку висотою 3 27182 ньому металевими ємностями, кожна з яких має перегородку висотою нижче стінок ємностей, що розділяє ємності на дві рівні частини, в одній з яких до днища вварено наскрізну тр убу висотою, нижчою за перегородку. Новим є те, що кожна ємність має шарнірно закріплену кришку, яка по периметру стінок має ущільнювач, а до однієї з кришок приварено розтрубом зовні зрізаний конус з діаметром, більшим ніж діаметр труби, яка приварена до днища верхньої ємності, а для ущільнення між розтрубом та трубою верхньої ємності використано кільце з податливого матеріалу круглого перерізу. Корисна модель пояснюється кресленням. На фіг.1 схематично представлено пристрій для очищення мийного розчину; на фіг.2 - ємність; на фіг.3 - вузол І на фіг.1. Пристрій для очищення мийного розчину складається з каркасу І, в якому розміщені ємності 2. Кожна ємність має перегородку 3, котра не доходить до верху стінки та розділяє ємність на дві рівні частини. В одній половині до днища вварено наскрізну трубу 4, висота якої нижча від перегородки, ємності мають шарнірно закріплені кришки 5 і 6, що по периметру стінок ємності мають ущільнювачі 7, а до однієї з кришок приварено розтрубом зовні зрізаний конус 8 з діаметром більшим за трубу, для ущільнення між розтрубом та трубою використано кільце 9 з податливого матеріалу круглого перерізу. Розчин у верхній бак подається напірною трубою 10 Опис пристрою очищення мийного розчину в дії. Пристрій працює за принципом відстійного фільтру. Центробіжним насосом (на схемі не показано) по напірній трубі 10 мийний розчин подається в перше відділення верхньої ємності, після наповнення його розчин переливається через перегородку 3 в друге відділення і через трубу 4 зливається в наступну ємність, що знаходиться під нею, і так далі. Під час переливання розчину з одного відділення в друге важкі частини осідають. Герметизація кожної ємності забезпечується ущільнювачами, закріпленими на кришках по периметру стінок ємності та кільцем з податливого матеріалу круглого перерізу, що закладається між розтрубом кришки нижньої ємності та трубою верхньої ємності. По заповненню ємностей брудом, що осів на дно, тельфером, від'єднавши напірну трубу, піднімають верхню ємність для очищення, а потім виймають з каркасу наступні ємності. Роз'ємне з'єднання між ними дозволяє окремо кожну ємність виймати для очищення. Монтаж виконується в зворотному порядку. Герметизація окремо кожної ємності, як і їх з'єднання між собою, дозволяє встановлювати пристрій в приміщенні, що дозволить зберігати теплові, енергетичні витрати. 4
