Сонячний повітряний двигун

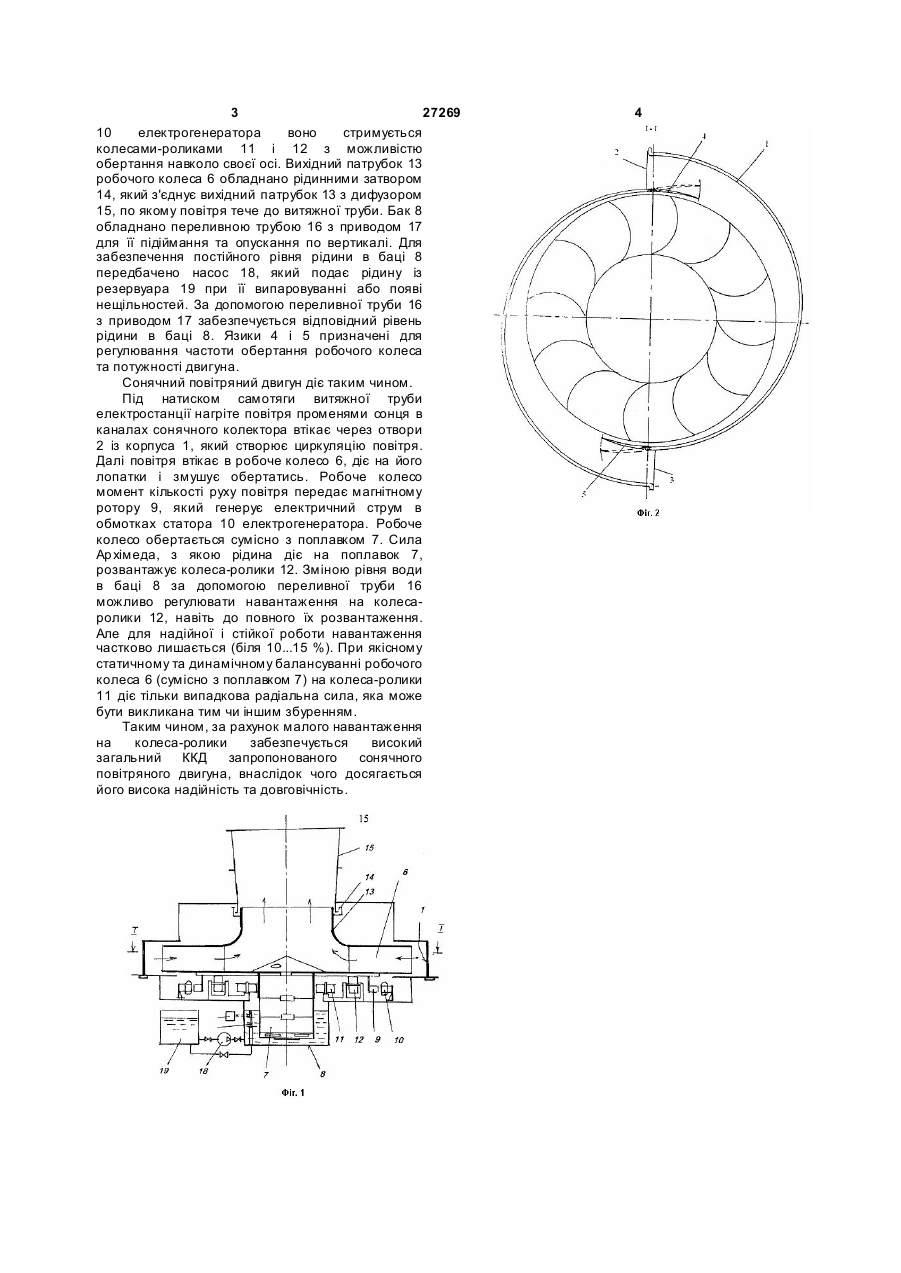

Сонячний повітряний двигун, що містить корпус з отворами для підводу повітря і розміщене в ньому робоче колесо з лопатями, який відрізняє ться тим, що під робочим колесом розташований бак, наповнений рідиною, в яку занурено поплавок, жорстко з'єднаний з робочим колесом, яке спирається на колеса-ролики і встановлене з можливістю обертання навколо своєї осі. (19) (21) u200706217 (22) 05.06.2007 (24) 25.10.2007 (72) ЦЯПКО МИКОЛА ФЕДОРОВИЧ, U A, ГОРБУНОВ ОЛЕКСАНДР ДМИТРОВИЧ, U A, ЯЛОВИЙ МИКОЛА ІВАНОВИЧ, U A (73) ДНІПРОДЗЕРЖИНСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A (56) 3 27269 10 електрогенератора воно стримується колесами-роликами 11 і 12 з можливістю обертання навколо своєї осі. Вихідний патрубок 13 робочого колеса 6 обладнано рідинними затвором 14, який з'єднує вихідний патрубок 13 з дифузором 15, по якому повітря тече до витяжної труби. Бак 8 обладнано переливною трубою 16 з приводом 17 для її підіймання та опускання по вертикалі. Для забезпечення постійного рівня рідини в баці 8 передбачено насос 18, який подає рідину із резервуара 19 при її випаровуванні або появі нещільностей. За допомогою переливної труби 16 з приводом 17 забезпечується відповідний рівень рідини в баці 8. Язики 4 і 5 призначені для регулювання частоти обертання робочого колеса та потужності двигуна. Сонячний повітряний двигун діє таким чином. Під натиском самотяги витяжної труби електростанції нагріте повітря променями сонця в каналах сонячного колектора втікає через отвори 2 із корпуса 1, який створює циркуляцію повітря. Далі повітря втікає в робоче колесо 6, діє на його лопатки і змушує обертатись. Робоче колесо момент кількості руху повітря передає магнітному ротору 9, який генерує електричний струм в обмотках статора 10 електрогенератора. Робоче колесо обертається сумісно з поплавком 7. Сила Ар хімеда, з якою рідина діє на поплавок 7, розвантажує колеса-ролики 12. Зміною рівня води в баці 8 за допомогою переливної труби 16 можливо регулювати навантаження на колесаролики 12, навіть до повного їх розвантаження. Але для надійної і стійкої роботи навантаження частково лишається (біля 10...15 %). При якісному статичному та динамічному балансуванні робочого колеса 6 (сумісно з поплавком 7) на колеса-ролики 11 діє тільки випадкова радіальна сила, яка може бути викликана тим чи іншим збуренням. Таким чином, за рахунок малого навантаження на колеса-ролики забезпечується високий загальний ККД запропонованого сонячного повітряного двигуна, внаслідок чого досягається його висока надійність та довговічність. 4
