Пристрій для викручування і закручування шпильок
Номер патенту: 27323
Опубліковано: 25.10.2007
Формула / Реферат
Пристрій для викручування та закручування шпильок, що містить корпус, що є одночасно ручкою, і розрізну гайку, який відрізняється тим, що корпус містить призматичний п'ятигранний отвір, силовий гвинт та розрізну гайку з ексцентрично виконаним різьбовим отвором.
Текст

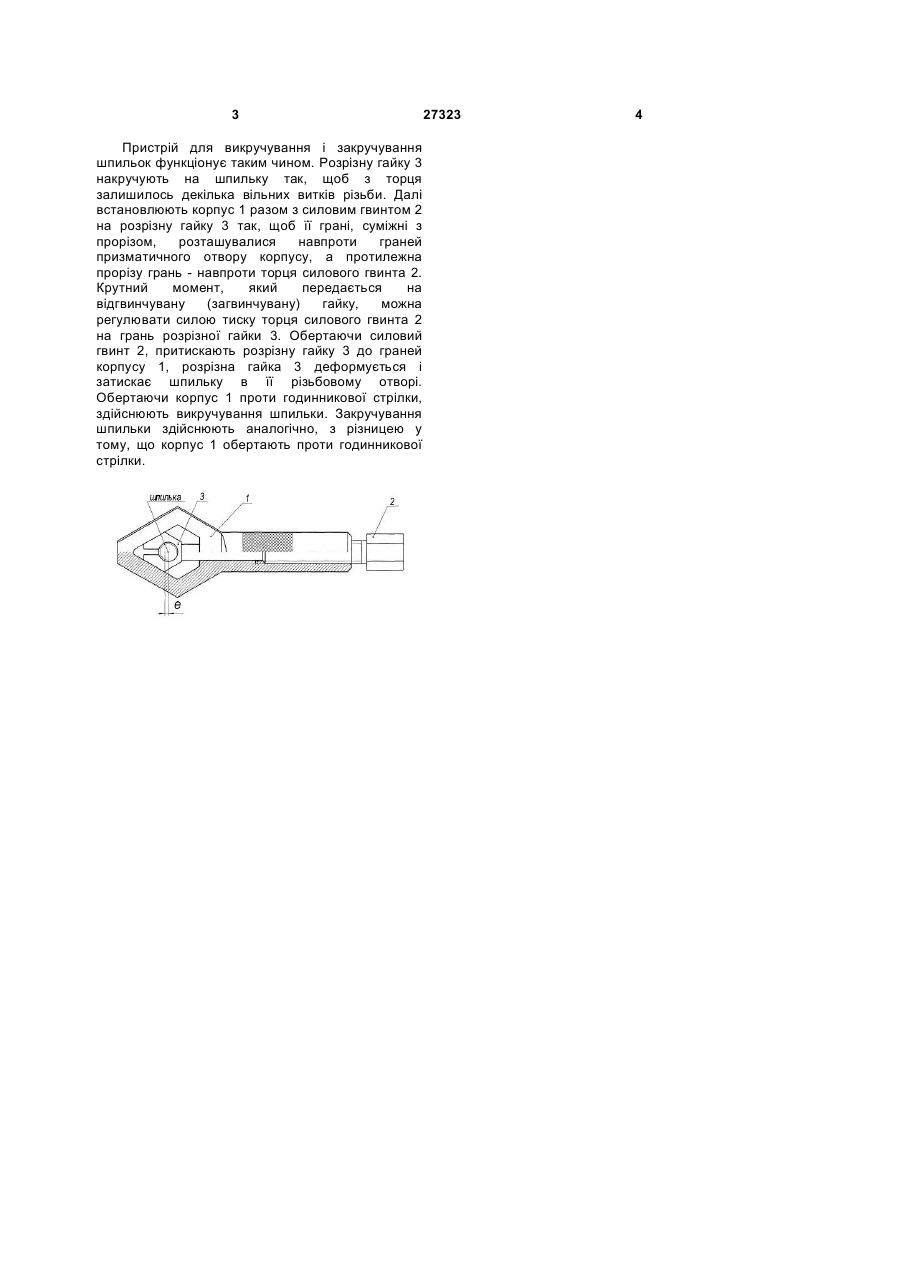

Пристрій для викручування та закручування шпильок, що містить корпус, що є одночасно ручкою, і розрізну гайку, який відрізняється тим, що корпус містить призматичний п'ятигранний отвір, силовий гвинт та розрізну гайку з ексцентрично виконаним різьбовим отвором. (19) (21) u200706823 (22) 18.06.2007 (24) 25.10.2007 (72) ЧУХРАЙ ВОЛОДИМИР ЄВГЕНОВИЧ, UA, БЛАУЦЯК ОЛЕГ ІГОРОВИЧ, UA (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 Пристрій для викручування і закручування шпильок функціонує таким чином. Розрізну гайку 3 накручують на шпильку так, щоб з торця залишилось декілька вільних витків різьби. Далі встановлюють корпус 1 разом з силовим гвинтом 2 на розрізну гайку 3 так, щоб її грані, суміжні з прорізом, розташувалися навпроти граней призматичного отвору корпусу, а протилежна прорізу грань - навпроти торця силового гвинта 2. Крутний момент, який передається на відгвинчувану (загвинчувану) гайку, можна регулювати силою тиску торця силового гвинта 2 на грань розрізної гайки 3. Обертаючи силовий гвинт 2, притискають розрізну гайку 3 до граней корпусу 1, розрізна гайка 3 деформується і затискає шпильку в її різьбовому отворі. Обертаючи корпус 1 проти годинникової стрілки, здійснюють викручування шпильки. Закручування шпильки здійснюють аналогічно, з різницею у тому, що корпус 1 обертають проти годинникової стрілки. 27323 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevices for screwing and unscrewing pins
Автори англійськоюChukhrai Volodymyr Yevhenovych, Blautsiak Oleh Ihorovych
Назва патенту російськоюУстройство для закручивания и выкручивания шпилек
Автори російськоюЧухрай Владимир Евгеньевич, Блауцяк Олег Игоревич
МПК / Мітки
МПК: B25B 13/00
Мітки: викручування, пристрій, шпильок, закручування
