Пристрій для обробки палива для двигуна внутрішнього згоряння
Номер патенту: 27322
Опубліковано: 25.10.2007
Автори: Шумілов Іван Сергійович, Марцинюк Михайло Олександрович
Формула / Реферат
Пристрій для обробки палива для двигуна внутрішнього згоряння, що складається з реактора, виконаного у вигляді герметичного циліндра з ребрами з теплопровідного матеріалу, усередині якого пропущена мідна трубка для уведення палива, й завантаженого гранульованою сумішшю металів-донорів і каталізаторів, закритого зверху лудженою сіткою, над сіткою виконана трубка для виводу обробленого палива, який відрізняється тим, що реактор поміщений усередині корпусу із зовнішнім шаром термоізоляції й отворами для підведення пари від нагрівача і для зливу конденсату, нагрівач виконаний у вигляді герметичного циліндра з отвором для виходу рідини, що випарувалася (пари), й отвором у нижній його частині для надходження конденсату з корпусу реактора.
Текст

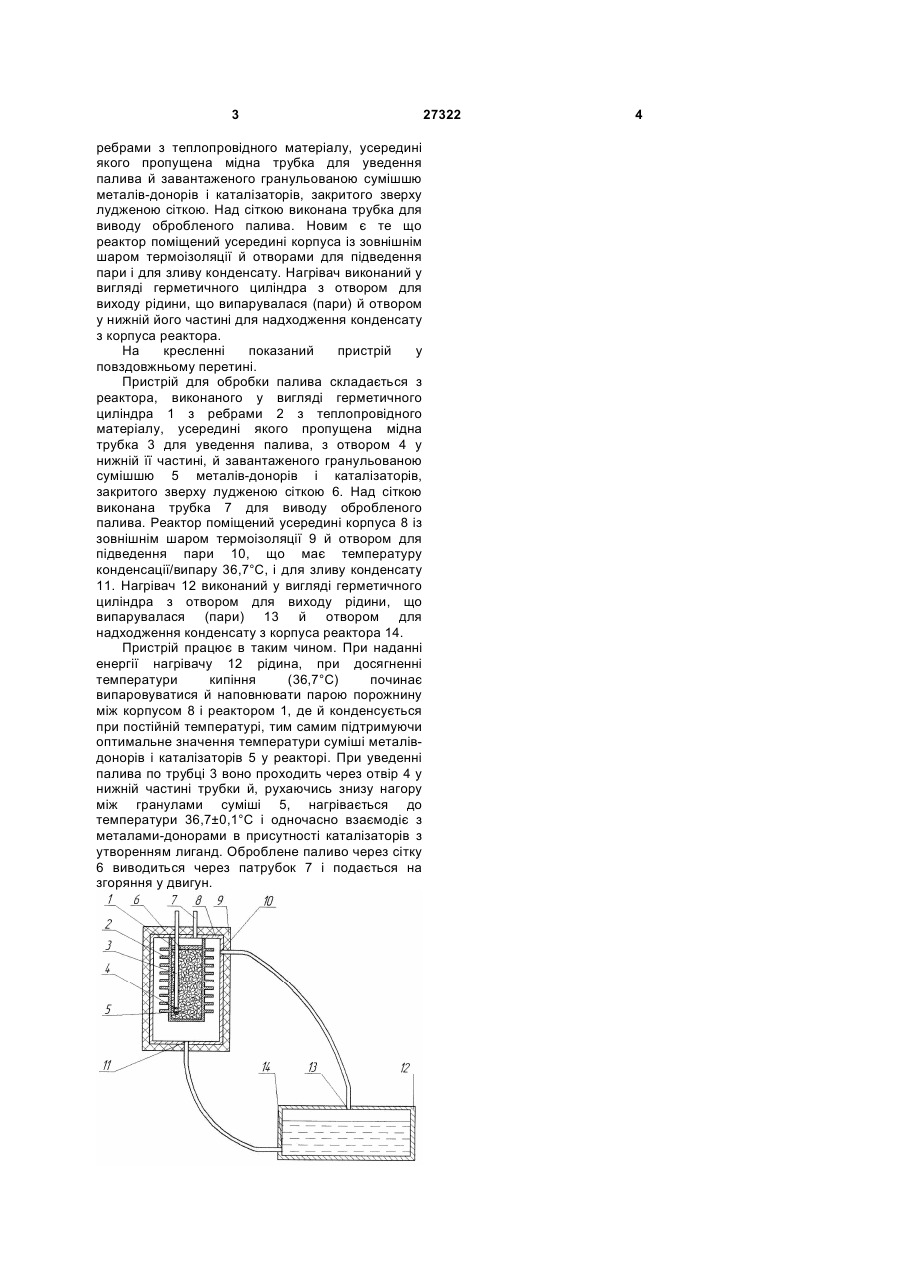

Пристрій для обробки палива для двигуна внутрішнього згоряння, що складається з реактора, виконаного у вигляді герметичного циліндра з ребрами з теплопровідного матеріалу, 3 ребрами з теплопровідного матеріалу, усередині якого пропущена мідна трубка для уведення палива й завантаженого гранульованою сумішшю металів-донорів і каталізаторів, закритого зверху лудженою сіткою. Над сіткою виконана трубка для виводу обробленого палива. Новим є те що реактор поміщений усередині корпуса із зовнішнім шаром термоізоляції й отворами для підведення пари і для зливу конденсату. Нагрівач виконаний у вигляді герметичного циліндра з отвором для виходу рідини, що випарувалася (пари) й отвором у нижній його частині для надходження конденсату з корпуса реактора. На кресленні показаний пристрій у повздовжньому перетині. Пристрій для обробки палива складається з реактора, виконаного у вигляді герметичного циліндра 1 з ребрами 2 з теплопровідного матеріалу, усередині якого пропущена мідна трубка 3 для уведення палива, з отвором 4 у нижній її частині, й завантаженого гранульованою сумішшю 5 металів-донорів і каталізаторів, закритого зверху лудженою сіткою 6. Над сіткою виконана трубка 7 для виводу обробленого палива. Реактор поміщений усередині корпуса 8 із зовнішнім шаром термоізоляції 9 й отвором для підведення пари 10, що має температуру конденсації/випару 36,7°С, і для зливу конденсату 11. Нагрівач 12 виконаний у вигляді герметичного циліндра з отвором для виходу рідини, що випарувалася (пари) 13 й отвором для надходження конденсату з корпуса реактора 14. Пристрій працює в таким чином. При наданні енергії нагрівачу 12 рідина, при досягненні температури кипіння (36,7°С) починає випаровуватися й наповнювати парою порожнину між корпусом 8 і реактором 1, де й конденсується при постійній температурі, тим самим підтримуючи оптимальне значення температури суміші металівдонорів і каталізаторів 5 у реакторі. При уведенні палива по трубці 3 воно проходить через отвір 4 у нижній частині трубки й, рухаючись знизу нагору між гранулами суміші 5, нагрівається до температури 36,7±0,1°С і одночасно взаємодіє з металами-донорами в присутності каталізаторів з утворенням лиганд. Оброблене паливо через сітку 6 виводиться через патрубок 7 і подається на згоряння у двигун. 27322 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for combustion engine fuel treatment
Автори англійськоюMartsyniuk Mykhailo Oleksandrovych, Shumilov Ivan Serhiiovych
Назва патенту російськоюУстройство для обработки топлива для двигателя внутреннего сгорания
Автори російськоюМарцинюк Михаил Александрович, Шумилов Иван Сергеевич
МПК / Мітки
МПК: F02M 27/00
Мітки: двигуна, обробки, внутрішнього, згоряння, палива, пристрій
