Барабан для багатошарового навивання гнучкого елемента
Номер патенту: 27533
Опубліковано: 12.11.2007
Формула / Реферат
Барабан для багатошарового навивання гнучкого елемента, який містить обичайку, реборди з маточинами, дві стінки, внутрішню порожнину і вісь, який відрізняється тим, що обичайка барабана виконана із тонкостінного рифленого стального листа (спеціального рифлення), рифленнями усередину, та внутрішня порожнина барабана заповнена стисненим повітрям.
Текст

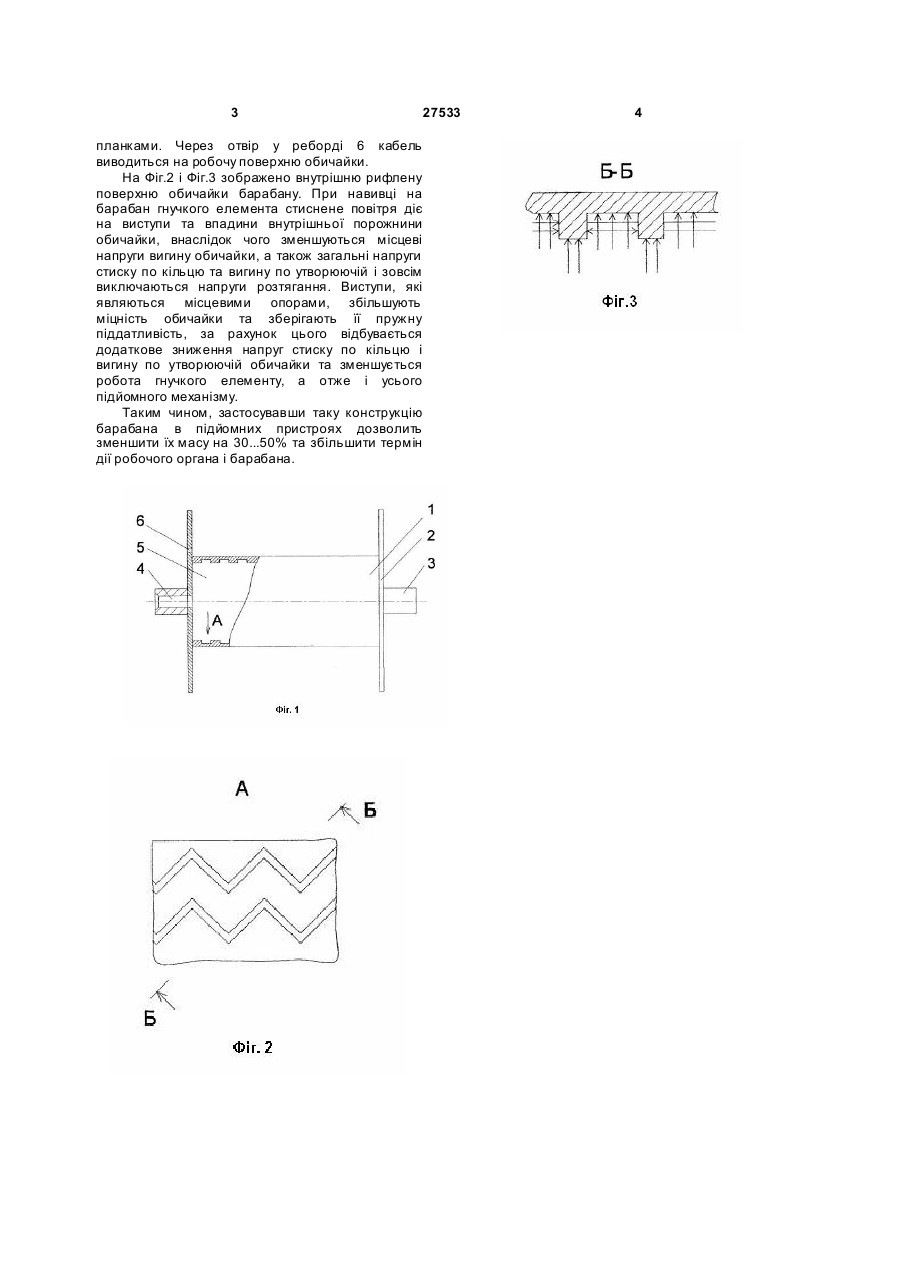

Барабан для багатошарового навивання гнучкого елемента, який містить обичайку, реборди з маточинами, дві стінки, внутрішню порожнину і вісь, який відрізняється тим, що обичайка барабана виконана із тонкостінного рифленого стального листа (спеціального рифлення), рифленнями усередину, та вн утрішня порожнина барабана заповнена стисненим повітрям. (19) (21) u200705104 (22) 10.05.2007 (24) 12.11.2007 (72) КАТАСОНОВ ІВАН ПЕТРОВИЧ, UA, БОНДАРЕНКО ТІМУР РОМАНОВИЧ, UA (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A (56) 3 27533 планками. Через отвір у реборді 6 кабель виводиться на робочу поверхню обичайки. На Фіг.2 і Фіг.3 зображено внутрішню рифлену поверхню обичайки барабану. При навивці на барабан гнучкого елемента стиснене повітря діє на виступи та впадини внутрішньої порожнини обичайки, внаслідок чого зменшуються місцеві напруги вигину обичайки, а також загальні напруги стиску по кільцю та вигину по утворюючій і зовсім виключаються напруги розтягання. Виступи, які являються місцевими опорами, збільшують міцність обичайки та зберігають її пружну піддатливість, за рахунок цього відбувається додаткове зниження напруг стиску по кільцю і вигину по утворюючій обичайки та зменшується робота гнучкого елементу, а отже і усього підйомного механізму. Таким чином, застосувавши таку конструкцію барабана в підйомних пристроях дозволить зменшити їх масу на 30...50% та збільшити термін дії робочого органа і барабана. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDrum for multilayer winding of flexible element
Автори англійськоюKatasonov Ivan Petrovych, Bondarenko Timur Romanovych
Назва патенту російськоюБарабан для многослойного навивания гибкого элемента
Автори російськоюКатасонов Иван Петрович, Бондаренко Тимур Романович
МПК / Мітки
МПК: B66D 1/28
Мітки: барабан, елемента, багатошарового, гнучкого, навивання
