Бурова коронка для розкриття льотки доменної печі

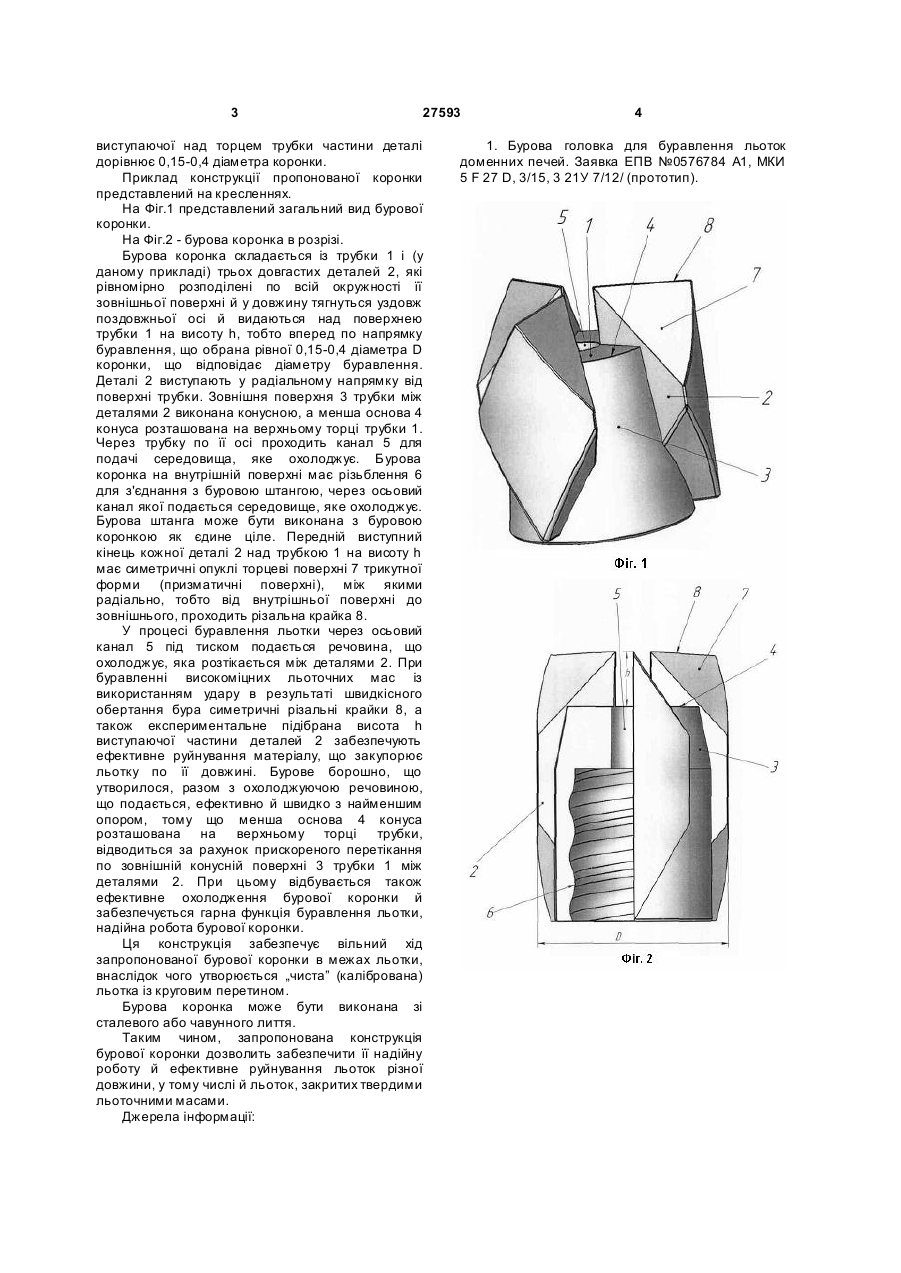

Бурова коронка для розкриття льотки доменної печі, яка складена із трубки і, як мінімум, двох довгасти х деталей, розподілених по всій довжині окружності трубки, що радіальнo відступають від неї й виступають уздовж 3 27593 виступаючої над торцем трубки частини деталі дорівнює 0,15-0,4 діаметра коронки. Приклад конструкції пропонованої коронки представлений на кресленнях. На Фіг.1 представлений загальний вид бурової коронки. На Фіг.2 - бурова коронка в розрізі. Бурова коронка складається із трубки 1 і (у даному прикладі) трьох довгастих деталей 2, які рівномірно розподілені по всій окружності її зовнішньої поверхні й у довжину тягнуться уздовж поздовжньої осі й видаються над поверхнею трубки 1 на висоту h, тобто вперед по напрямку буравлення, що обрана рівної 0,15-0,4 діаметра D коронки, що відповідає діаметру буравлення. Деталі 2 виступають у радіальному напрямку від поверхні трубки. Зовнішня поверхня 3 трубки між деталями 2 виконана конусною, а менша основа 4 конуса розташована на верхньому торці трубки 1. Через трубку по її осі проходить канал 5 для подачі середовища, яке охолоджує. Бурова коронка на внутрішній поверхні має різьблення 6 для з'єднання з буровою штангою, через осьовий канал якої подається середовище, яке охолоджує. Бурова штанга може бути виконана з буровою коронкою як єдине ціле. Передній виступний кінець кожної деталі 2 над трубкою 1 на висоту h має симетричні опуклі торцеві поверхні 7 трикутної форми (призматичні поверхні), між якими радіально, тобто від внутрішньої поверхні до зовнішнього, проходить різальна крайка 8. У процесі буравлення льотки через осьовий канал 5 під тиском подається речовина, що охолоджує, яка розтікається між деталями 2. При буравленні високоміцних льоточних мас із використанням удару в результаті швидкісного обертання бура симетричні різальні крайки 8, а також експериментальне підібрана висота h виступаючої частини деталей 2 забезпечують ефективне руйнування матеріалу, що закупорює льотку по її довжині. Бурове борошно, що утворилося, разом з охолоджуючою речовиною, що подається, ефективно й швидко з найменшим опором, тому що менша основа 4 конуса розташована на верхньому торці трубки, відводиться за рахунок прискореного перетікання по зовнішній конусній поверхні 3 трубки 1 між деталями 2. При цьому відбувається також ефективне охолодження бурової коронки й забезпечується гарна функція буравлення льотки, надійна робота бурової коронки. Ця конструкція забезпечує вільний хід запропонованої бурової коронки в межах льотки, внаслідок чого утворюється „чиста” (калібрована) льотка із круговим перетином. Бурова коронка може бути виконана зі сталевого або чавунного лиття. Таким чином, запропонована конструкція бурової коронки дозволить забезпечити її надійну роботу й ефективне руйнування льоток різної довжини, у тому числі й льоток, закритих твердими льоточними масами. Джерела інформації: 4 1. Бурова головка для буравлення льоток доменних печей. Заявка ЕПВ №0576784 А1, МКИ 5 F 27 D, 3/15, 3 21У 7/12/ (прототип).
