Коронка для ударно-обертального буріння чавунної льотки доменної печі
Номер патенту: 25567
Опубліковано: 10.08.2007
Автори: Селегей Андрій Миколайович, Мушенков Юрій Анатолійович
Формула / Реферат
Коронка для ударно-обертального буріння чавунної льотки доменної печі, яка містить корпус з продувним каналом та робочу частину із чотирма руйнівними елементами, яка відрізняється тим, що корпус, руйнівні елементи та робоча частина коронки виконані як одне ціле, при цьому кожний з чотирьох руйнівних елементів має форму рівносторонньої чотирикутної піраміди, а робоча частина - форму прямокутного паралелепіпеда.
Текст

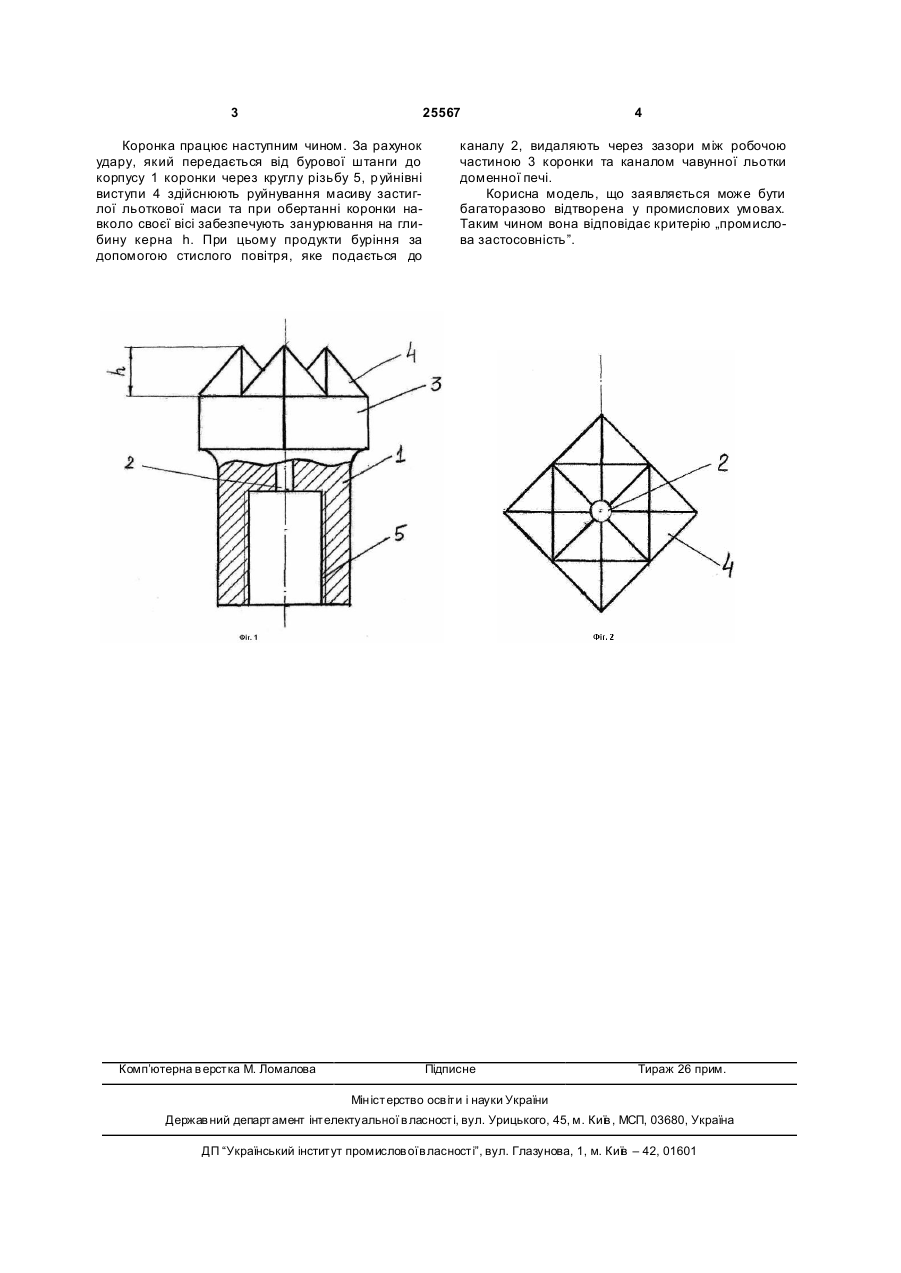

Коронка для ударно-обертального буріння чавунної льотки доменної печі, яка містить корпус з продувним каналом та робочу частин у із чотирма руйнівними елементами, яка відрізняється тим, що корпус, руйнівні елементи та робоча частина коронки виконані як одне ціле, при цьому кожний з чотирьох руйнівних елементів має форму рівносторонньої чотирикутної піраміди, а робоча частина - форму прямокутного паралелепіпеда. (19) (21) u200704128 (22) 16.04.2007 (24) 10.08.2007 (46) 10.08.2007, Бюл. №12, 2007р. (72) Селегей Андрій Миколайович, Мушенков Юрій Анатолійович (73) НАЦІОН АЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ 3 25567 Коронка працює наступним чином. За рахунок удару, який передається від бурової штанги до корпусу 1 коронки через круглу різьбу 5, р уйнівні виступи 4 здійснюють руйнування масиву застиглої льоткової маси та при обертанні коронки навколо своєї вісі забезпечують занурювання на глибину керна h. При цьому продукти буріння за допомогою стислого повітря, яке подається до Комп’ютерна в ерстка М. Ломалова 4 каналу 2, видаляють через зазори між робочою частиною 3 коронки та каналом чавунної льотки доменної печі. Корисна модель, що заявляється може бути багаторазово відтворена у промислових умовах. Таким чином вона відповідає критерію „промислова застосовність”. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBore bit for percussive-rotary drilling of blast-furnace iron notch
Автори англійськоюSelehei Andrii Mykolaiovych, Mushenkov Yurii Anatoliiovych
Назва патенту російськоюКоронка для ударно-вращательного бурения чугунной летки доменной печи
Автори російськоюСелегей Андрей Николаевич, Мушенков Юрий Анатольевич
МПК / Мітки
МПК: E21B 10/36, C21B 7/14
Мітки: печі, льотки, доменної, коронка, чавунної, буріння, ударно-обертального
