Зуб шарошкового долота
Номер патенту: 2763
Опубліковано: 26.12.1994
Автори: Кантор Віктор Семенович, Перегудов Олександр Олексійович, Агошашвілі Тариел Георгійович, Якимчук Ульян Никифорович, Владіслав'єв Юрій Евгенович, Бірман Валерій Авраамович, Гук Роман Йосипович
Формула / Реферат
Зуб шарошечного долота, имеющий П-образную форму в поперечном сечении, отличающийся тем, что, с целью увеличения глубины внедрения зуба в породу и улучшения его очистки от шлама, величина угла, образованного внутренними гранями зуба, находится в пределах от 0 до 20°.
Текст

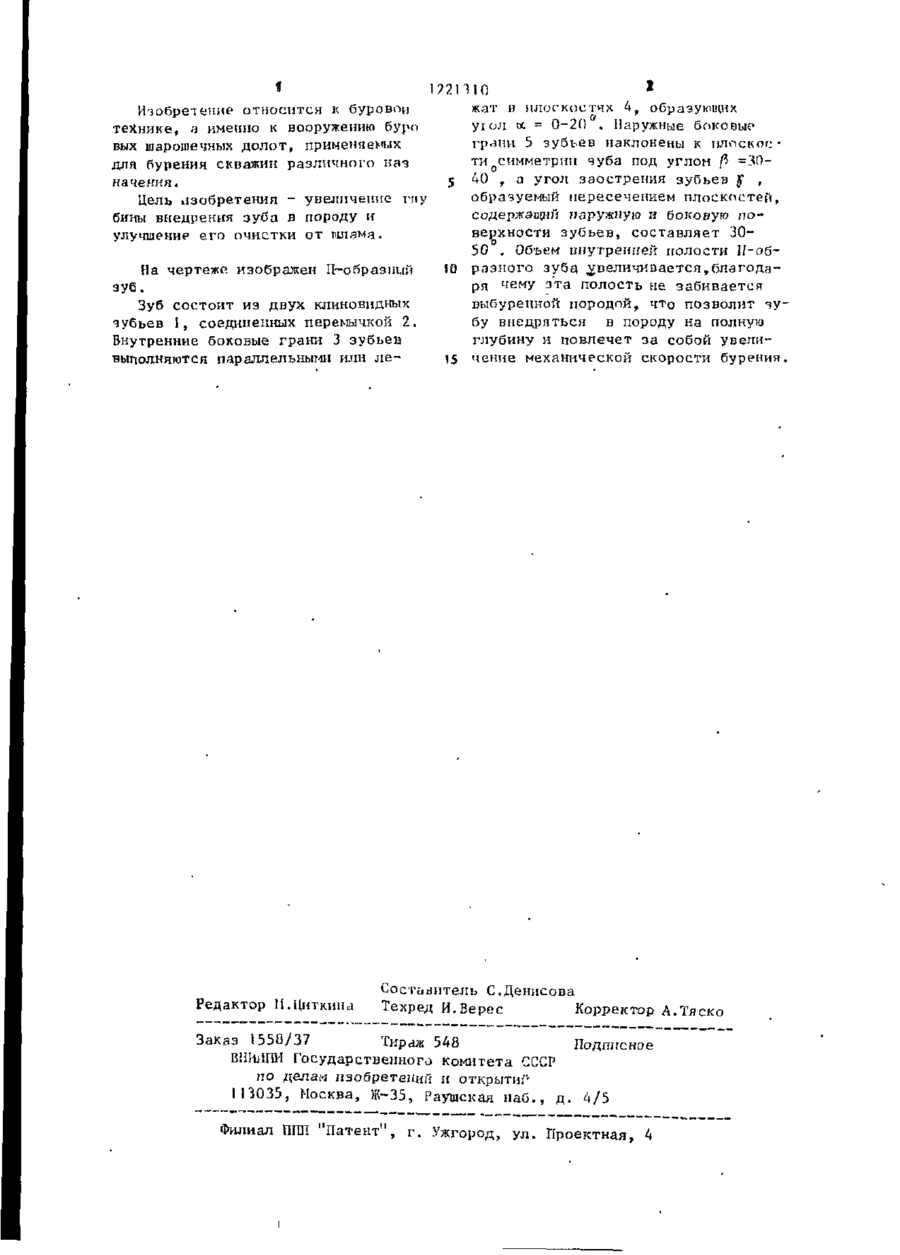

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51) 4 Е 21 В 1 0 / 1 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3806648/22-03 (22) 16.07.84 (46) 3 0 . 0 3 . 8 6 . Бюп. № 3 2 (71) ДрогоОычский долотный завод (72) Ю.Е.Владнславлев, Л.А.Перегудов B.C.Кантор, В.Л.Бирман, Т.Г.АгошашВЇІЛИ, У.ІІ.Якимчук и Р.И.Гук (53) 6 2 2 . 2 4 . 0 5 1 . 5 5 ( 0 8 8 . 3 ) (56) Корнеев К.Е,, Палий П.А. Буровые долота. И.: Недра, 1965, рис.150. Патент США № 2533258, кл.175-378, 1950. ( 5 4 ) ( 5 7 ) ЗУБ ЫАРОШИЧНОГО ДОЛОТА, имеющий 11-образную форму в поперечном сечении, о т л и ч а ю щ и й с я тем, что, с целью увеличения глубины внедрения зуба в породу и улучшения его очистки от шлама, в е личина угла, образованного внутренними гранями зуба, находится в пределах от 0 до 20 . 3 00 72П1О Изобретение относится к буровой технике, а именно к вооружению буро вых шарошечных долот, применяемых для бурения скважин различного няз начения. Цель изобретения - увеличение гну бины внедрения зуба в породу и улучшение его очистки от млямя. На чертеже изображен П-образицй зуб. Зуб состоит из двух клиновидных зубьев 1, соединенных перемычкой 2. Внутренние боковые грани 3 зубьев выполняются параллельными или ле~ Редактор И.Циткина * жат в плоскостях 4, образующих угол O = 0-20 . Наружные боковые L грани 5 зубьев наклонены к плоское • ти симметрии чуба под углом f =30* 5 40 , а угол заострения зубьев у , образуемых"! пересечением плоскостей, содержащий наружную и боковую поверхности зубьев, составляет 3050 . Объем внутренней полости Н-об10 разного зуба увеличивается,благодаря чему эта полость не забивается выбуренной породой, что позволит зубу внедряться в породу на полную глубину и повлечет за собой увели15 меиие механической скорости бурения. Составитель С,Денисова Техред И.Верес Корректор А.Тяско Заказ 1550/37 Тираж 548 Подписное ВНИІЇПИ Государственного комитета СССР по делам изобретений и открыли" 113035, Москва, Ж-35, Раушская п а б . , д . 4/5 Филиал П И "Патент", г. Ужгород, П ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюTooth of roller-cutter bit
Автори англійськоюVladyslaviev Yurii Yevhenovych, Perehudov Oleksandr Oleksiiovych, Kantor Viktor Semenovych, Birman Valerii Avraamovych, Ahoshashvili Tariel Heorhiiovych, Yakymchuk Ulian Nykyforovych, Huk Roman Yosypovych
Назва патенту російськоюЗуб шарошкового долота
Автори російськоюВладиславьев Юрий Евгеньевич, Перегудов Александр Алексеевич, Кантор Виктор Семенович, Бирман Валерий Авраамович, Агошашвили Тариел Георгиевич, Якимчук Ульян Никифорович, Гук Роман Иосифович
МПК / Мітки
МПК: E21B 10/16
Мітки: шарошкового, зуб, долота
