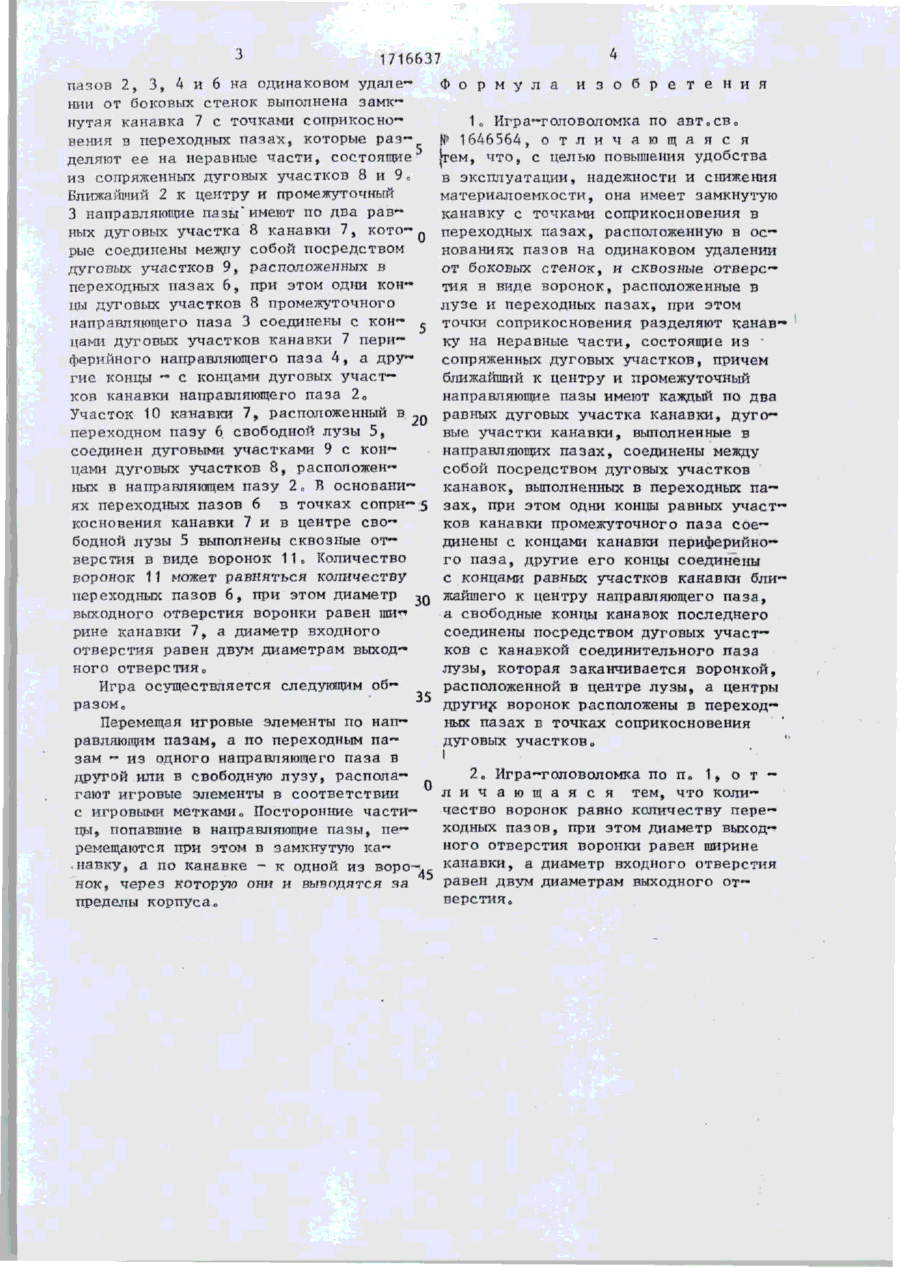

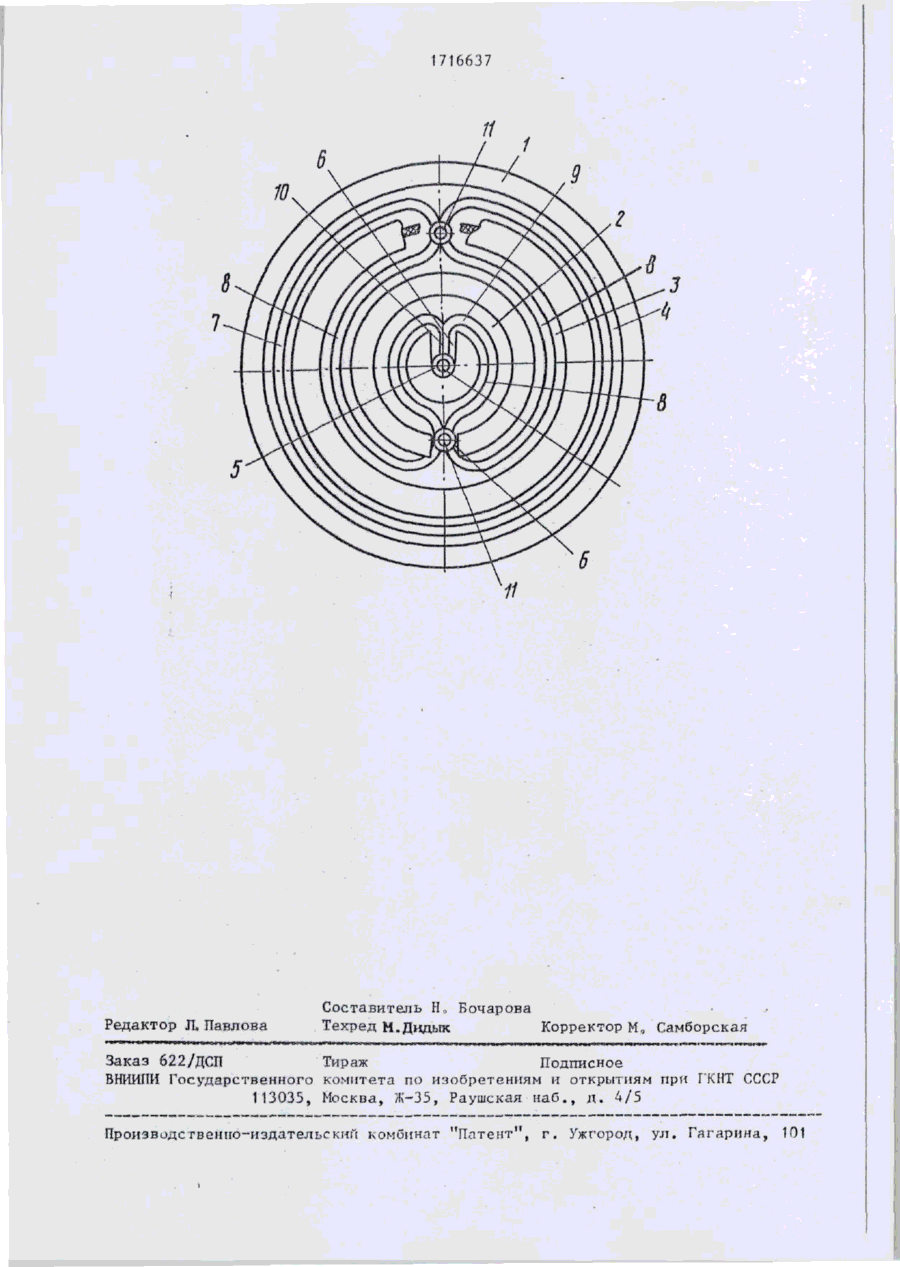

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭК 1 Nl СОСОэв СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН А63 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (61) 1646564 (21) 4404520/12 (22) 04.04,88 и по переходным пазам игровые элемен— ,ты с игровыми метками* В основаниях пазов 2, 3, 4 и 6 на одинаковом удзпе— нии от боковых стенок выполнена замк-" (71) Украинский филиал Центрального нутая канавка 7 с точками соприкосноконструкторского бюро арматурострое— вения в переходных пазах, которые разния деляют ее на неравные части, состоящие (72) А 0 Ао Назаренко из сопряженных дуговых участков 8 и 9„ (53) 685=853(088.8) Б основаниях переходных пазов 6 в точ(56) Авторское свидетельство СССР ках соприкосновения канавки 7 и в № 1646564, кп„ Л 63 F 9/06, 1987. центре лузы 5 выполнены сквозные от™ верстия в виде воронок 11, количество (54) ИГРА-ГОЛОВОЛОМКА "ПОЧЕМУЧКАМ?. 0 " которых может равняться количеству (57) Изобретение относится к занимапереходных пазов 6, при этом диаметр тельным играмтоловоломк&м и позволя— выходного отверстия воронки равен ши-ч ет повысить удобство в эксплуатации, рине канавки, а диаметр входного от™ надежность и снизить материалоемкость0 верстия равен двум диаметрам выходноИгра—головоломка содержит корпус 1 по го отверстия„ Перемещая игровые эле— . форме диска, в котором выполнены кольцевые направляющие пазы 2, 3 и 4, рас- менты по направляющим и переходным пазам, располагает их в соответствии с положенные концентрично. В центре коригровыми метками, при этом посторонние пуса 1 выполнена свободная луза 5 D частицы, попавшие в направляющие пазы, Направляющие пазы 2, 3 и 4 сообщаются перемещаются в замкнутую канавку, а между собой и со свободной лузой 5 по канавке — к одной из воронок, чепосредством переходных пазов в, В рез которую они и выводятся за преденаправляющих пазах 2, 3 и 4 установлы корпуса,, 1 з.п0 ф-лы, 1 ил„ лены с возможностью перемещения по ним Изобретение относится к занимательным играм-головоломкам,, Цель изобретения ™ повышение удобства в эксплуатации, надежности и снижение материалоемкостио На чертеже изображена игра-головоломка, вид сверху, игровые элементы не показаны,, Игра—головоломка содержит корпус 1 по форме диска, в котором выполнены . кольцевые направляющие пазы 2, 3 и 4, 8-92 І расположенные концентрично один по отношению к другому„ В центре корпуса 1 выполнена свободная луза 5 U Направляющие пазы 2, 3 и 4 сообщаются между собой и со свободной лузой 5 посредством переходных пазов 6 0 В направляющих пазах 2, 3 и 4 установлены с возможностью перемещения по ним, а из одного паза в другой и в свободную лузу 5 — по переходным пазам 6 игровые элементы с игровыми метками. В основаниях 1716637 пазов 2, 3 , 4 и 6 на одинаковом удалении от боковых стенок выполнена замкнутая канавка 7 с точками соприкосновения в переходных п а з а х , которые р а з деляют ее на неравные ч а с т и , состоящие из сопряженных дуговых участков 8 и 9„ Ближайший 2 к центру и промежуточный 3 направляющие пазы'имеют по два р а в ных дуговых участка 8 канавки 7, к о т о рые соединены между собой посредством дуговых участков 9 S расположенных в переходных пазах 6, при этом одни концы дуговых участков 8 промежуточного направляющего паза 3 соединены с концами дуговых участков канавки 7 периферийного направляющего паза 4 , а другие концы — с концами дуговых у ч а с т ков канавки направляющего паза 2„ Участок 10 канавки 7, расположенный в 20 переходном пазу 6 свободной лузы 5, соединен дуговыми участками 9 с концами дуговых участков 8, расположенных в направляющем пазу 2„ В основаниях переходных пазов 6 в точках сопри— 5 косновения канавки 7 и в центре с в о бодной лузы 5 выполнены сквозные о т верстия в виде воронок 1 1 о Количество воронок 11 может равняться количеству переходных пазов 6, при этом диаметр 30 ВЫХОДНОГО ОТВерСТИЯ ВОрОНКИ равен ЩИ" рине канавки 7, а диаметр входного отверстия равен двум диаметрам выходного отверстия„ Игра осуществляется следующим об35 разом., Перемещая игровые элементы по направляющим пазам, а по переходным пазам - из одного направляющего паза в другой или в свободную лузу, располагают игровые элементы в соответствии с игровыми меткамио Посторонние частицы, попавшие в направляющие пазы, перемещаются при этом в замкнутую канавку, а по канавке - к одной из воро45 нок, через которую они и выводятся за пределы корпуса„ Ф о р м у л а и з о б р е т е н и я 1„ Игра-головоломка по а в т о с в о № 164656А, о т л и ч а ю щ а я с я «тем, ч т о , с целью повышения удобства в эксплуатации, надежности и снижения материалоемкости, она имеет замкнутую канавку с точками соприкосновения в переходных п а з а х , расположенную в о с нованиях пазов на одинаковом удалении от боковых стеноКу и сквозные о т в е р с тия в виде воронок, расположенные в л у з е и переходных пазах, при этом точки соприкосновения разделяют к а н а в ку на неравные ч а с т и , состоящие из ' сопряженных дуговых участков, причем ближайший к центру и промежуточный направляющие пазы имеют каждый по два равных дуговых участка канавки, д у г о вые участки канавки, выполненные в направляющих п а з а х , соединены между собой посредством дуговых участков канавок, выполненных в переходных п а з а х , при этом одни концы равных у ч а с т ков канавки промежуточного паза с о е динены с концами канавки периферийного п а з а , другие его концы соединены с концами равных участков канавки ближайшего к центру направляющего п а з а , а свободные концы канавок последнего соединены посредством дуговых у ч а с т ков с канавкой соединительного паза лузы, которая заканчивается воронкой, расположенной в центре лузы, а центры других воронок расположены в переходных пазах в точках соприкосновения дуговых участков» I 2„ Игра-головоломка по п„ ^ о т л и ч а ю щ а я с я тем, что количество воронок равно количеству п е р е ходных п а з о в , при этом диаметр выходного отверстия воронки равен ширине канавки, а диаметр входного отверстия равен двум диаметрам выходного о т верстия „ 1716637 В 10 Редактор Л, Павлова Составитель Ив Бочарова Техред М.Дидык Корректор м э Самборская Заказ 622/ДСП Тираж Подписное ВНИИІІИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производсгвенно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
