Шарошка бурового долота
Номер патенту: 1984
Опубліковано: 20.12.1994
Автори: Якимчук Ульян Никифорович, Владіслав'єв Юрій Евгенович, Поздняков Віктор Іванович, Садомов Віктор Васильович, Гук Роман Йосипович
Формула / Реферат
Шарошка бурового долота, содержащая периферийный венец с Г-образными армированными износостойким материалом зубьями, калибрующие полки которых на смежных зубьях имеют противоположное по отношению друг к другу направление, отличающаяся тем, что, с целью повышения эффективности бурения, впадины между зубьями на периферийном венце выполнены различной глубины, при этом впадины меньшей глубины выполнены между зубьями, калибрующие полки которых направлены навстречу друг к другу, а армированные боковые грани зубьев расположены во впадинах большей глубины.
Текст

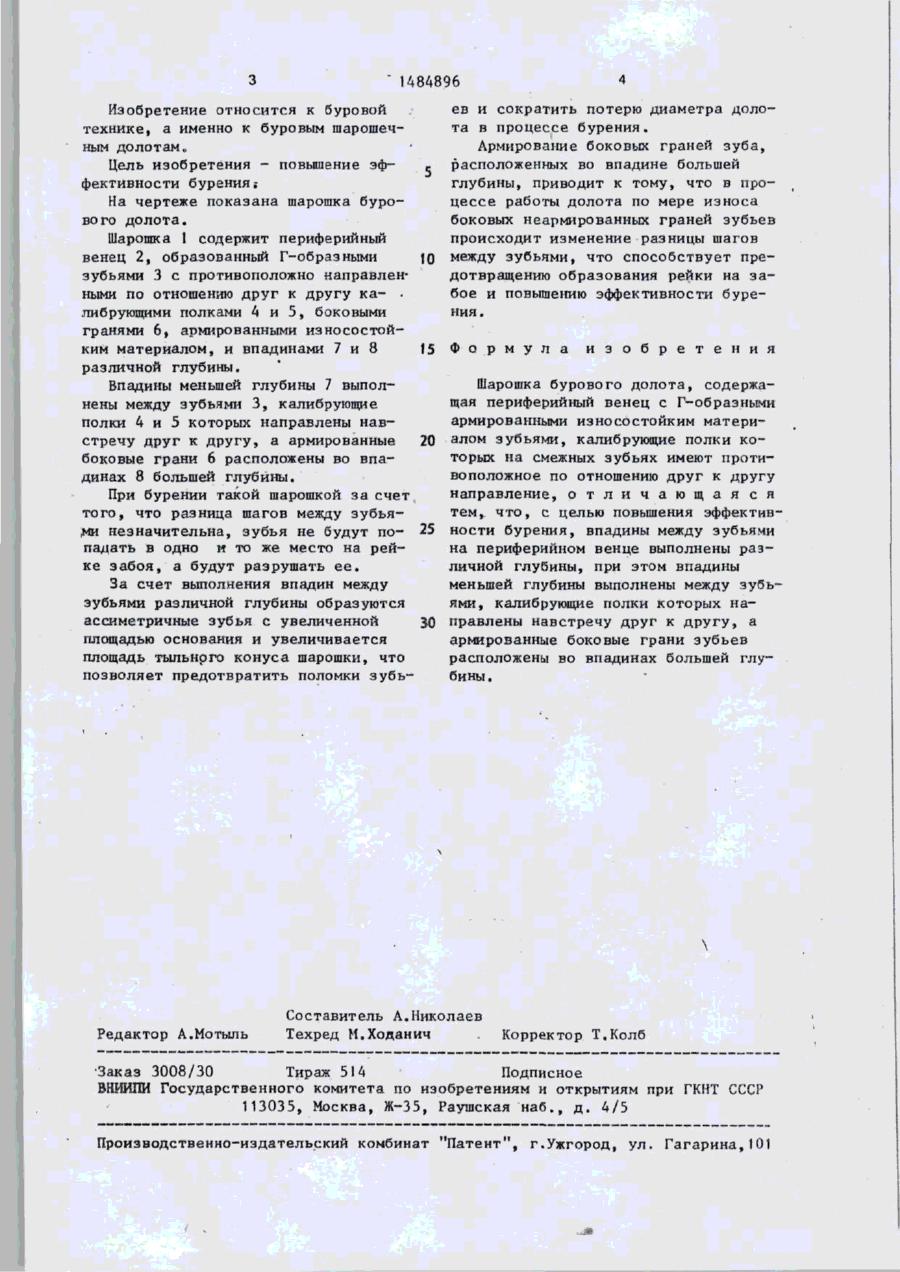

Изобретение относится к буровой технике. Цель изобретения - повышение эффективности бурения. Шарошка I содержит периферийный венец 2, Он образован Г-образными зубьями 3 с противоположно направленными по отношению друг к другу калибрующими полками 4 и 5, армированными износо стойким материалом боковыми гранями 6 и впадинами (В) 7 и 8 различной глубины. В 7 меньшей глубины выполнены между зубьями 3, калибрующие полки 4 и 5 которых направлены навстречу друг другу. Боковые грани 6 расположены в В 8 большей глубины. За счет выполнения В 7 и 8 различной глубины увеличиваются площадь тыльного конуса шарошки 1 и площадь основания зубьев 3. Это уменьшает потерю диаметра долота, предотвращает поломку эубъев 3 при бурении. Расположение бокозьпс граней 6 Б В 8 большей глубины обеспечивает изменение разницы шагов между зубьями 3 при бурении. Это предотвращает образование рейки на забое и повышает эффективность бурения. 1 ил. оо 30 9) -• a [№
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller cutter of drill bit
Автори англійськоюVladyslaviev Yurii Yevhenovych, Pozdniakov Viktor Ivanovych, Sadomov Viktor Vasyliovych, Huk Roman Yosypovych, Yakymchuk Ulian Nykyforovych
Назва патенту російськоюШарошка бурового долота
Автори російськоюВладиславьев Юрий Евгеньевич, Поздняков Виктор Иванович, Садомов Виктор Васильевич, Гук Роман Иосифович, Якимчук Ульян Никифорович
МПК / Мітки
МПК: E21B 10/08
Мітки: бурового, шарошка, долота
Код посилання
<a href="https://ua.patents.su/2-1984-sharoshka-burovogo-dolota.html" target="_blank" rel="follow" title="База патентів України">Шарошка бурового долота</a>
Шарошка бурового долота
Номер патенту: 1983
Опубліковано: 20.12.1994
Автори: Поздняков Віктор Іванович, Абрамсон Михайло Григорійович, Студеницький Іван Васильович, Якимчук Ульян Никифорович, Гук Роман Йосипович
МПК: E21B 10/16
Мітки: бурового, долота, шарошка
Формула / Реферат:
Шарошка бурового долота, содержащая периферийный венец с Г-образными зубьями, калибрующие полки смежных зубьев которых имеют противоположное по отношению друг к другу направление, отличающаяся тем, что, с целью повышения эффективности разрушения породы за счет предупреждения образования рейки на забое скважины, межзубьевые впадины смежных зубьев с противоположным направлением калибрующих полок и со встречным направлением полок выполнены с...
Шарошка бурового долота
Номер патенту: 1127
Опубліковано: 30.12.1993
Автори: Басанов Юрій Іванович, Якимчук Ульян Никифорович, Ілик Теофіль Якимович, Ваврин Антон Павлович
МПК: E21B 10/16
Мітки: шарошка, долота, бурового
Формула / Реферат:
Формула изобретенияШарошка бурового долота, содержащая основной венец и калибрующий венец с обратным конусом, отличающаяся тем, что, с целью повышения производительности работы долота за счет исключения образования «рейки» на забое, калибрующий венец дополнительно имеет конус с углом при вершине, равным величине двойного угла наклона оси шарошки относительно горизонтали, а диаметр окружности дополнительного конуса в месте пересечения с...
Патрон для закріплення бурового шарошкового долота
Номер патенту: 1103
Опубліковано: 30.12.1993
Автор: Цицик Михайло Федорович
МПК: B23B 31/10
Мітки: шарошкового, долота, бурового, патрон, закріплення
Формула / Реферат:
Формула изобретения1. Патрон для закрепления бурового шарошечного долота при обработке его резьбового ниппеля, в корпусе которого размещены направляющее, упорное и вспомогательное кольца, отличающийся тем, что, с целью повышения точности центрирования, на вспомогательном кольце посредством винтов закреплены подпружиненные кулачки, контактирующие с упорным кольцом.2 Патрон по п. 1, отличающийся тем, что рабочая поверхность...
Спосіб одержання порошкоподібного акрилонітрильного реагенту для обробки бурового розчину
Номер патенту: 854
Опубліковано: 15.12.1993
Автори: Малиш Галина Миколаївна, Бойко Петро Якович, Яременко Валентин Олексійович, Филь Володимир Григорович, Третинник Вікентій Юрійович
МПК: C09K 8/02
Мітки: розчину, обробки, реагенту, акрилонітрильного, порошкоподібного, спосіб, одержання, бурового
Формула / Реферат:
Способ получения порошкообразного акрилонитрильного реагента для обработки бурового раствора, включающий введение наполнителя в гидролизованный полиакрилонитрил с последующей сушкой смеси, отличающийся тем, что перед введением наполнителя в гидролизованный полиакрилонитрил, гидролизованный полиакрилонитрил смешивают с частью наполнителя, составляющей 10-15% от общего количества наполнителя, в полученную смесь вводят щавелевую или малоновую...
Калібратор
Номер патенту: 24
Опубліковано: 30.04.1993
Автор: Саврей Степан Якович
МПК: E21B 17/10, E21B 7/10, E21B 10/26
Мітки: калібратор
Формула / Реферат:
(54)(57) 1. КАЛИБРАТОР, имеющий корпус с износостойкими вставками,выступающими за габариты корпуса и образующими рабочую поверхность, отличающийся тем, что, с целью повышения эффективности калибровки ствола скважины в процессе ее бурения за счет постоянного контакта износостойких вставок со стенкой скважины, часть периметра корпуса выполнена радиусом, равным радиусу долота, а износостойкие вставки расположены на этой части корпуса.2.....
