Шарошка бурового долота

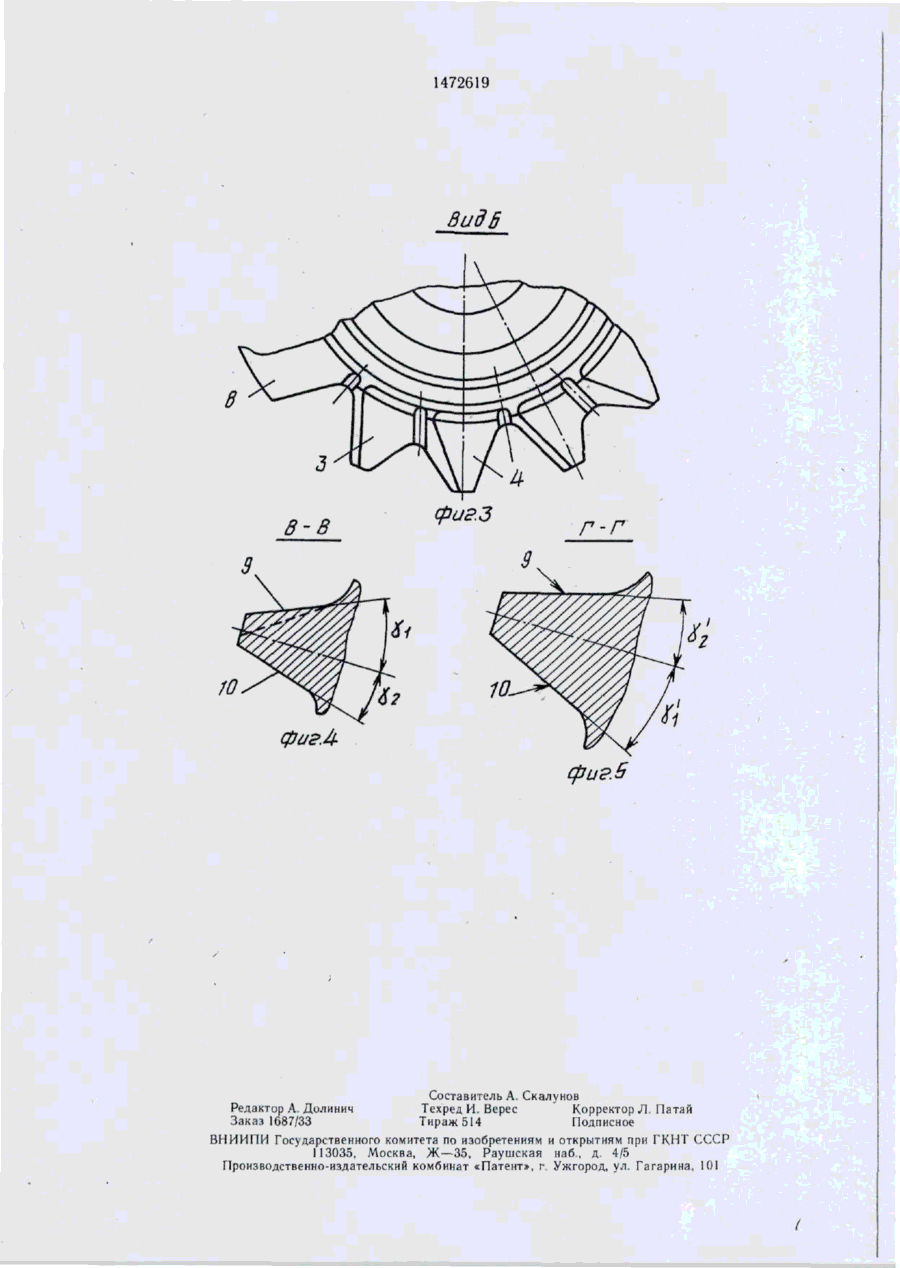

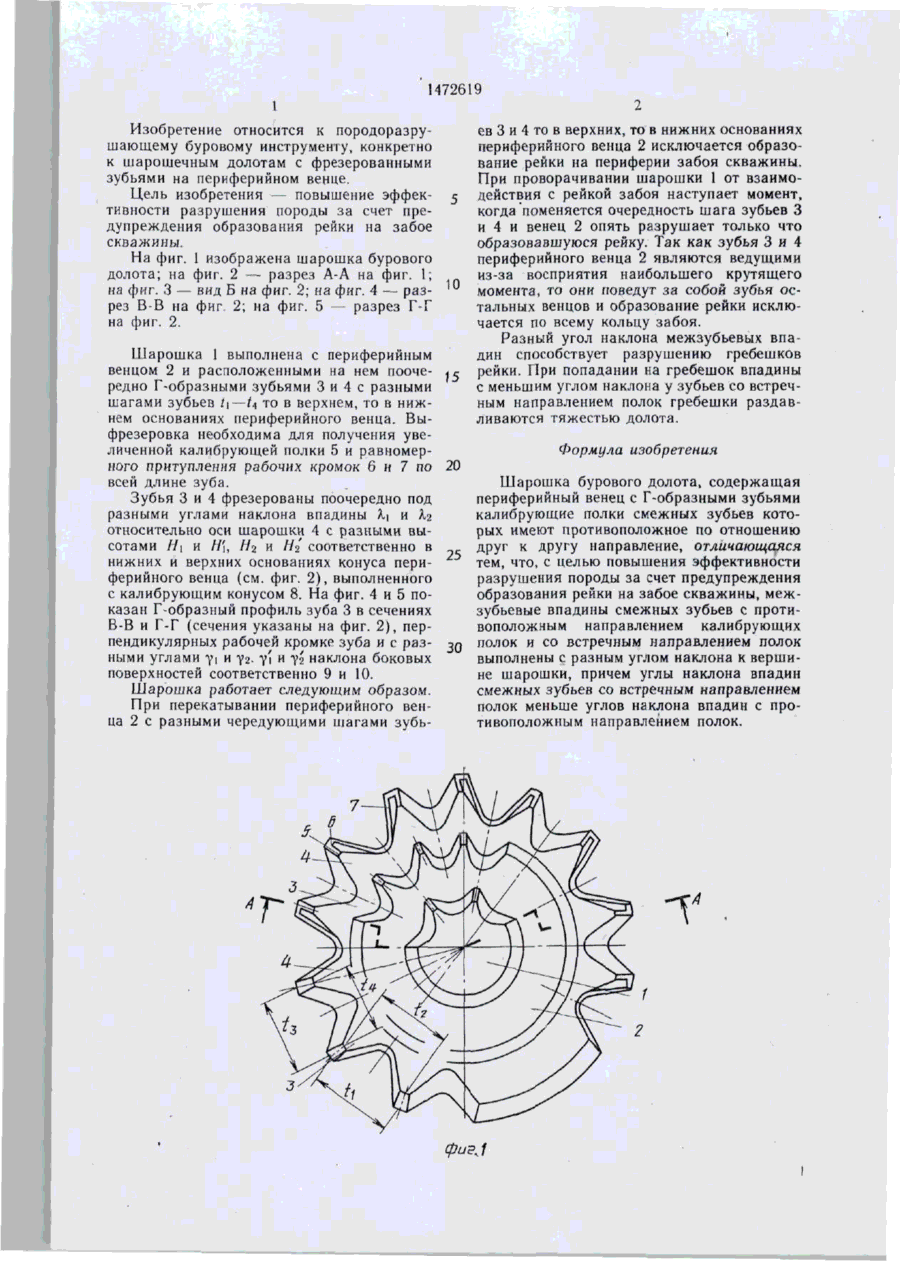

Изобретение относится к породоразрушающему буровому инструменту. Цель — повышение эффективности разрушения породы за счет предупреждения образования рейки на забое скважины. Шарошка 1 бурового долота включает периферийный венец с Г-образными зубьями 3 и 4. Калибрующие полки (КП) 5 смежных зубьев имеют противоположное по отношению друг к другу направление. Зубья 3, 4 фрезерованы поочередно под разными углами наклона относительно оси шарошки. Межзубьевые вкладыши смежных зубьев с противоположным направлением КП 5 и со встречным направлением КП 5 выполнены с разным углом наклона к вершине шарошки. Углы наклона впадин смежных зубьев со встречным направлением КП 5 меньше углов наклона впадин с противоположным направлением КП 5. При перекатывании периферийного венца 2 с разными чередующимися зубьями 3, 4 исключается образование рейки на периферии забоя скважины, так как разный угол наклона межзубьевых впадин способствует разрушению гребешков рейки. 5 ил. А- А с N3 СО ! РЇЇФ-К 1472619 1 ев 3 и 4 то в верхних, то в нижних основаниях Изобретение относится к породоразрупериферийного венца 2 исключается образошающему буровому инструменту, конкретно вание рейки на периферии забоя скважины. к шарошечным долотам с фрезерованными При проворачивании шарошки 1 от взаимозубьями на периферийном венце. действия с рейкой забоя наступает момент, Цель изобретения -- повышение эффеккогда поменяется очередность шага зубьев 3 тивности разрушения породы за счет преи 4 и венец 2 опять разрушает только что дупреждения образования рейки на забое образовавшуюся рейку. Так как зубья 3 и 4 скважины. периферийного венца 2 являются ведущими На фиг. 1 изображена шарошка бурового из-за восприятия наибольшего крутящего долота; на фиг. 2 -- разрез А-А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг. 4 — раз- 10 момента, то они поведут за собой зубья остальных венцов и образование рейки исклюрез В-В на фиг 2; на фиг. 5 — разрез Г-Г чается по всему кольцу забоя. на фиг. 2. Разный угол наклона межзубьевых впадин способствует разрушению гребешков Шарошка 1 выполнена с периферийным рейки. При попадании на гребешок впадины венцом 2 и расположенными на нем поочес меньшим углом наклона у зубьев со встречредно Г-образными зубьями 3 и 4 с разными ным направлением полок гребешки раздавшагами зубьев i\—tA то в верхнем, то в нижливаются тяжестью долота. нем основаниях периферийного венца. Выфрезеровка необходима для получения увеличенной калибрующей полки 5 и равномерФормула изобретения ного притупления рабочих кромок б и 7 по 20 всей длине зуба. Шарошка бурового долота, содержащая периферийный венец с Г-образными зубьями Зубья 3 и 4 фрезерованы поочередно под калибрующие полки смежных зубьев которазными углами наклона впадины к\ и кі рых имеют противоположное по отношению относительно оси шарошки 4 с разными выдруг к другу направление, отличающаяся сотами Н\ и Я], И'і и Hi соответственно в нижних и верхних основаниях конуса пери- 25 тем, что, с целью повышения эффективности разрушения породы за счет предупреждения ферийного венца (см. фиг. 2), выполненного образования рейки на забое скважины, межс калибрующим конусом 8. На фиг. 4 и 5 позубьевые впадины смежных зубьев с протиказан Г-образный профиль зуба 3 в сечениях воположным направлением калибрующих В-В и Г-Г (сечения указаны на фиг. 2), перполок и со встречным направлением полок пендикулярных рабочей кромке зуба и с развыполнены с разным углом наклона к вершиными углами у] и 72- у'і и 72 наклона боковых не шарошки, причем углы наклона впадин поверхностей соответственно 9 и 10. смежных зубьев со встречным направлением Шарошка работает следующим образом. полок меньше углов наклона впадин с проПри перекатывании периферийного вентивоположным направлением полок. ца 2 с разными чередующими шагами зубь 7 2 фиг.1 1472619 Вид В В-8 фигЗ г-г 10. фагА срир.5 Составитель А. Скалунов Редактор А. Долиннч Техред И. Верес Корректор Л. Патай Заказ 1687/33 Тираж 514 Подписное ВНИИПИ Гос>дарственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул. Гагарина, 101
