Пристрій для вимірювання різниці температур

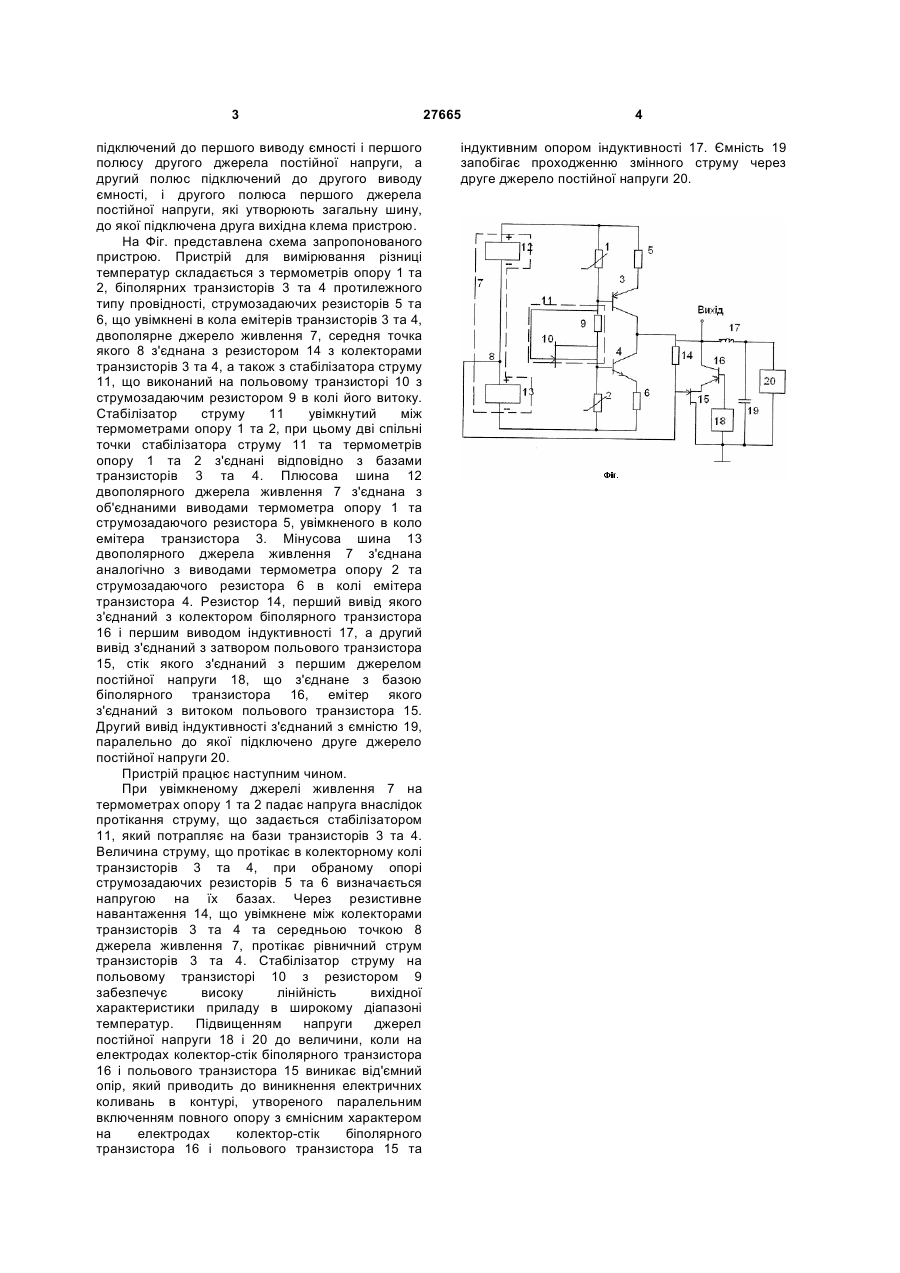

Пристрій для вимірювання різниці температур, що складається з двох термометрів опору, двох біполярних транзисторів з струмозадавальними резисторами в колі їх емітерів, джерела живлення, стабілізатора стуму, виконаного на польовому транзисторі з струмозадавальним резистором в колі його витоку, який відрізняється тим, що в коло колекторів біполярних транзисторів увімкнено 3 підключений до першого виводу ємності і першого полюсу другого джерела постійної напруги, а другий полюс підключений до другого виводу ємності, і другого полюса першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема пристрою. На Фіг. представлена схема запропонованого пристрою. Пристрій для вимірювання різниці температур складається з термометрів опору 1 та 2, біполярних транзисторів 3 та 4 протилежного типу провідності, струмозадаючих резисторів 5 та 6, що увімкнені в кола емітерів транзисторів 3 та 4, двополярне джерело живлення 7, середня точка якого 8 з'єднана з резистором 14 з колекторами транзисторів 3 та 4, а також з стабілізатора струму 11, що виконаний на польовому транзисторі 10 з струмозадаючим резистором 9 в колі його витоку. Стабілізатор струму 11 увімкнутий між термометрами опору 1 та 2, при цьому дві спільні точки стабілізатора струму 11 та термометрів опору 1 та 2 з'єднані відповідно з базами транзисторів 3 та 4. Плюсова шина 12 двополярного джерела живлення 7 з'єднана з об'єднаними виводами термометра опору 1 та струмозадаючого резистора 5, увімкненого в коло емітера транзистора 3. Мінусова шина 13 двополярного джерела живлення 7 з'єднана аналогічно з виводами термометра опору 2 та струмозадаючого резистора 6 в колі емітера транзистора 4. Резистор 14, перший вивід якого з'єднаний з колектором біполярного транзистора 16 і першим виводом індуктивності 17, а другий вивід з'єднаний з затвором польового транзистора 15, стік якого з'єднаний з першим джерелом постійної напруги 18, що з'єднане з базою біполярного транзистора 16, емітер якого з'єднаний з витоком польового транзистора 15. Другий вивід індуктивності з'єднаний з ємністю 19, паралельно до якої підключено друге джерело постійної напруги 20. Пристрій працює наступним чином. При увімкненому джерелі живлення 7 на термометрах опору 1 та 2 падає напруга внаслідок протікання струму, що задається стабілізатором 11, який потрапляє на бази транзисторів 3 та 4. Величина струму, що протікає в колекторному колі транзисторів 3 та 4, при обраному опорі струмозадаючих резисторів 5 та 6 визначається напругою на їх базах. Через резистивне навантаження 14, що увімкнене між колекторами транзисторів 3 та 4 та середньою точкою 8 джерела живлення 7, протікає рівничний струм транзисторів 3 та 4. Стабілізатор струму на польовому транзисторі 10 з резистором 9 забезпечує високу лінійність вихідної характеристики приладу в широкому діапазоні температур. Підвищенням напруги джерел постійної напруги 18 і 20 до величини, коли на електродах колектор-стік біполярного транзистора 16 і польового транзистора 15 виникає від'ємний опір, який приводить до виникнення електричних коливань в контурі, утвореного паралельним включенням повного опору з ємнісним характером на електродах колектор-стік біполярного транзистора 16 і польового транзистора 15 та 27665 4 індуктивним опором індуктивності 17. Ємність 19 запобігає проходженню змінного струму через друге джерело постійної напруги 20.
