Спосіб вимірювання фізичних величин
Номер патенту: 27666
Опубліковано: 12.11.2007
Формула / Реферат
Спосіб вимірювання фізичних величин, який полягає у тому, що піддають фізичному впливу чутливий елемент, з використанням електричного параметра чутливого елемента, в результаті чого формують електричний сигнал, здійснюють програмну обробку цього сигналу з використанням інформації про передатні характеристики чутливого елемента, який відрізняється тим, що спочатку формують імпульсний тестовий сигнал, а значення вимірюваної фізичної величини обчислюють за виміряним значенням довжини обвідної імпульсного сигналу, який знімають з виходу чутливого елемента.
Текст

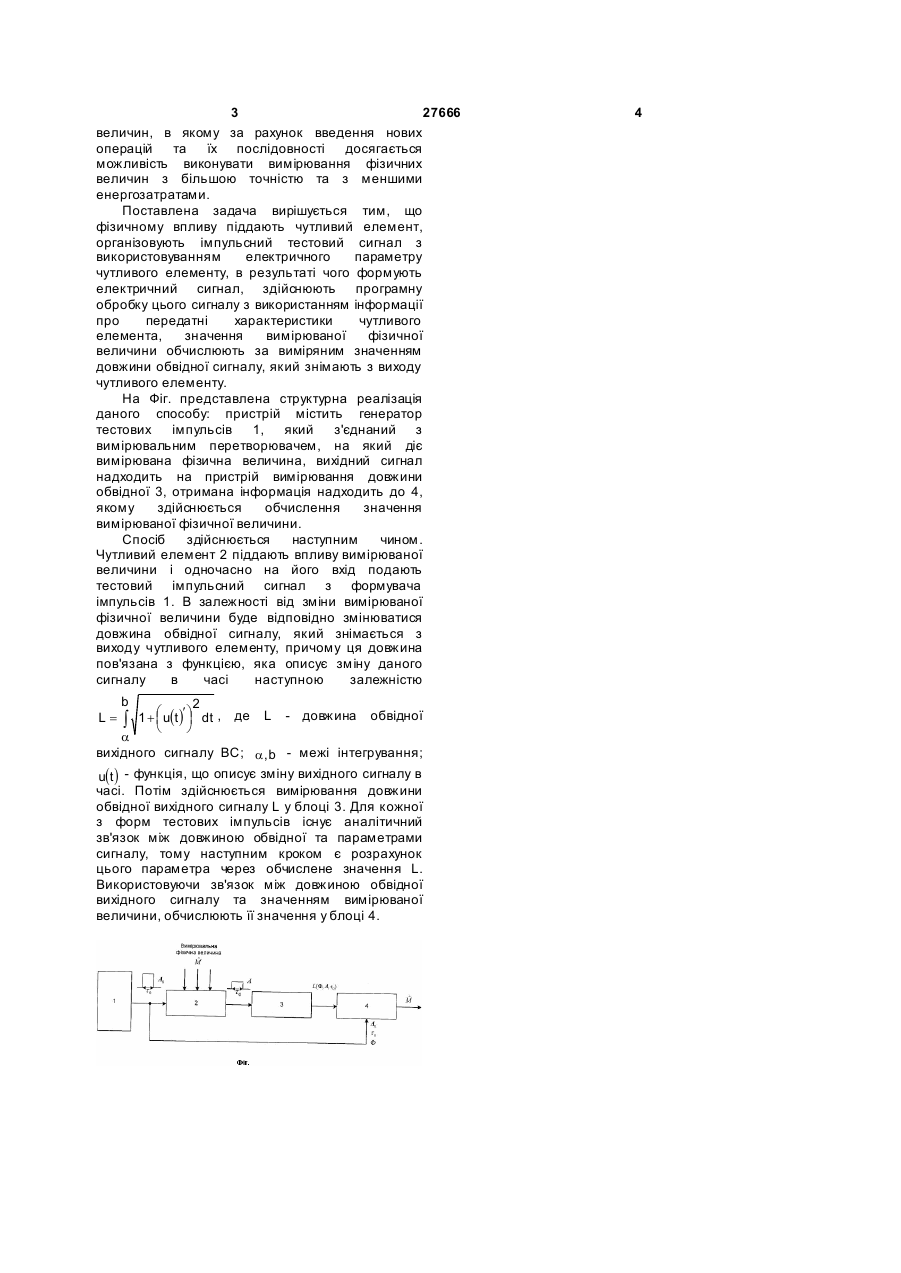

Спосіб вимірювання фізичних величин, який полягає у тому, що піддають фізичному впливу чутливий елемент, з використанням електричного 3 27666 величин, в якому за рахунок введення нових операцій та їх послідовності досягається можливість виконувати вимірювання фізичних величин з більшою точністю та з меншими енергозатратами. Поставлена задача вирішується тим, що фізичному впливу піддають чутливий елемент, організовують імпульсний тестовий сигнал з використовуванням електричного параметру чутливого елементу, в результаті чого формують електричний сигнал, здійснюють програмну обробку цього сигналу з використанням інформації про передатні характеристики чутливого елемента, значення вимірюваної фізичної величини обчислюють за виміряним значенням довжини обвідної сигналу, який знімають з виходу чутливого елементу. На Фіг. представлена структурна реалізація даного способу: пристрій містить генератор тестових імпульсів 1, який з'єднаний з вимірювальним перетворювачем, на який діє вимірювана фізична величина, вихідний сигнал надходить на пристрій вимірювання довжини обвідної 3, отримана інформація надходить до 4, якому здійснюється обчислення значення вимірюваної фізичної величини. Спосіб здійснюється наступним чином. Чутливий елемент 2 піддають впливу вимірюваної величини і одночасно на його вхід подають тестовий імпульсний сигнал з формувача імпульсів 1. В залежності від зміни вимірюваної фізичної величини буде відповідно змінюватися довжина обвідної сигналу, який знімається з виходу чутливого елементу, причому ця довжина пов'язана з функцією, яка описує зміну даного сигналу в часі наступною залежністю = L b ò 2 1 + æ u(t )¢ ö dt , де ç ÷ è ø L - довжина обвідної a вихідного сигналу ВС; a , b - межі інтегрування; u(t ) - функція, що описує зміну вихідного сигналу в часі. Потім здійснюється вимірювання довжини обвідної вихідного сигналу L у блоці 3. Для кожної з форм тестових імпульсів існує аналітичний зв'язок між довжиною обвідної та параметрами сигналу, тому наступним кроком є розрахунок цього параметра через обчислене значення L. Використовуючи зв'язок між довжиною обвідної вихідного сигналу та значенням вимірюваної величини, обчислюють її значення у блоці 4. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measuring a physical quantity
Автори англійськоюShabatura Yurii Vasyliovych, Zelena Olha Viktorivna
Назва патенту російськоюСпособ измерения физической величины
Автори російськоюШабатура Юрий Васильевич, Зелена Ольга Викторовна
МПК / Мітки
МПК: G01D 5/12
Мітки: спосіб, фізичних, величин, вимірювання
