Реверсивний підп’ятник оборотного гідрогенератора

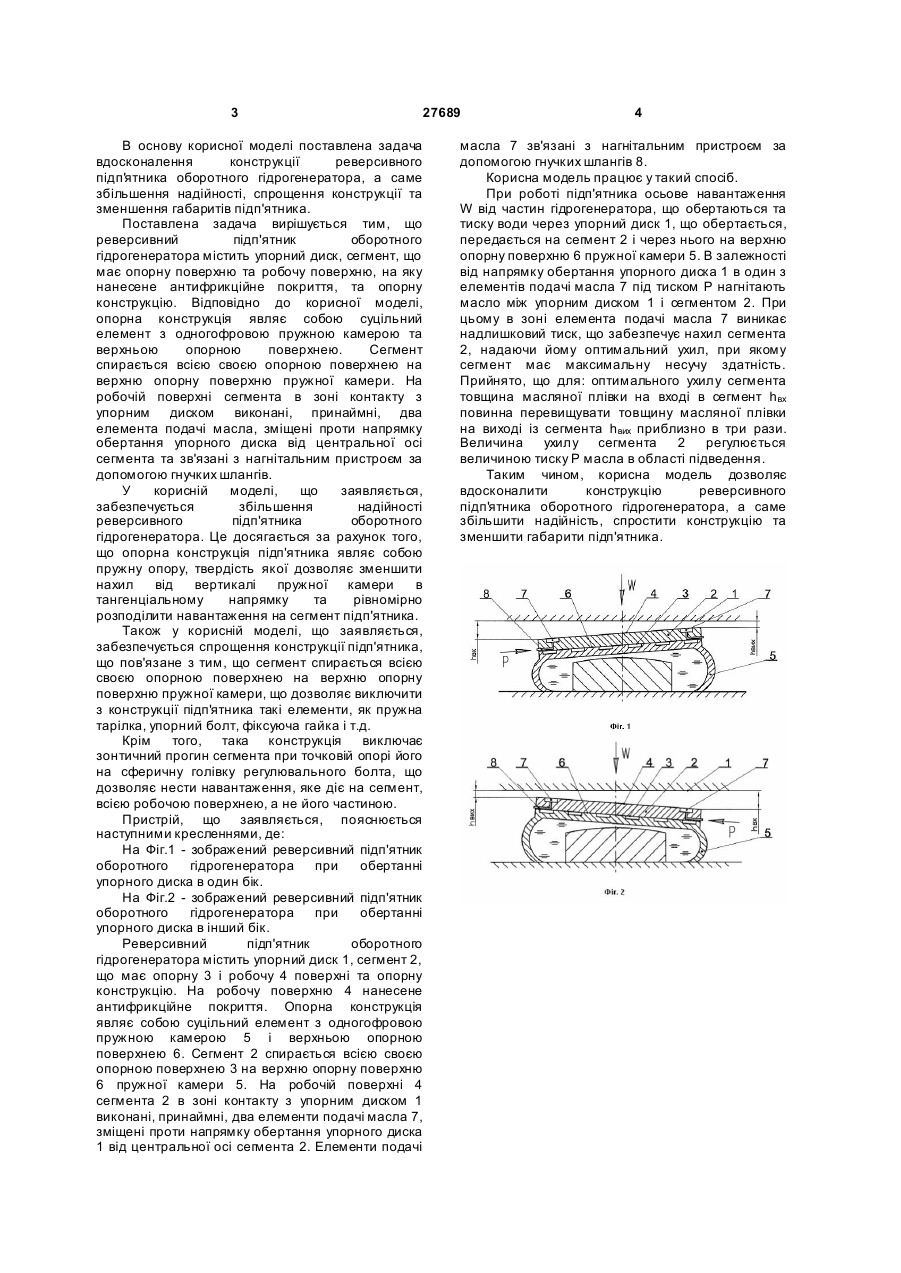

Реверсивний підп'ятник оборотного гідрогенератора, що містить упорний диск, сегмент, що має опорну поверхню та робочу поверхню, на яку нанесене антифрикційне 3 27689 В основу корисної моделі поставлена задача вдосконалення конструкції реверсивного підп'ятника оборотного гідрогенератора, а саме збільшення надійності, спрощення конструкції та зменшення габаритів підп'ятника. Поставлена задача вирішується тим, що реверсивний підп'ятник оборотного гідрогенератора містить упорний диск, сегмент, що має опорну поверхню та робочу поверхню, на яку нанесене антифрикційне покриття, та опорну конструкцію. Відповідно до корисної моделі, опорна конструкція являє собою суцільний елемент з одногофровою пружною камерою та верхньою опорною поверхнею. Сегмент спирається всією своєю опорною поверхнею на верхню опорну поверхню пружної камери. На робочій поверхні сегмента в зоні контакту з упорним диском виконані, принаймні, два елемента подачі масла, зміщені проти напрямку обертання упорного диска від центральної осі сегмента та зв'язані з нагнітальним пристроєм за допомогою гнучких шлангів. У корисній моделі, що заявляється, забезпечується збільшення надійності реверсивного підп'ятника оборотного гідрогенератора. Це досягається за рахунок того, що опорна конструкція підп'ятника являє собою пружну опору, твердість якої дозволяє зменшити нахил від вертикалі пружної камери в тангенціальному напрямку та рівномірно розподілити навантаження на сегмент підп'ятника. Також у корисній моделі, що заявляється, забезпечується спрощення конструкції підп'ятника, що пов'язане з тим, що сегмент спирається всією своєю опорною поверхнею на верхню опорну поверхню пружної камери, що дозволяє виключити з конструкції підп'ятника такі елементи, як пружна тарілка, упорний болт, фіксуюча гайка і т.д. Крім того, така конструкція виключає зонтичний прогин сегмента при точковій опорі його на сферичну голівку регулювального болта, що дозволяє нести навантаження, яке діє на сегмент, всією робочою поверхнею, а не його частиною. Пристрій, що заявляється, пояснюється наступними кресленнями, де: На Фіг.1 - зображений реверсивний підп'ятник оборотного гідрогенератора при обертанні упорного диска в один бік. На Фіг.2 - зображений реверсивний підп'ятник оборотного гідрогенератора при обертанні упорного диска в інший бік. Реверсивний підп'ятник оборотного гідрогенератора містить упорний диск 1, сегмент 2, що має опорну 3 і робочу 4 поверхні та опорну конструкцію. На робочу поверхню 4 нанесене антифрикційне покриття. Опорна конструкція являє собою суцільний елемент з одногофровою пружною камерою 5 і верхньою опорною поверхнею 6. Сегмент 2 спирається всією своєю опорною поверхнею 3 на верхню опорну поверхню 6 пружної камери 5. На робочій поверхні 4 сегмента 2 в зоні контакту з упорним диском 1 виконані, принаймні, два елементи подачі масла 7, зміщені проти напрямку обертання упорного диска 1 від центральної осі сегмента 2. Елементи подачі 4 масла 7 зв'язані з нагнітальним пристроєм за допомогою гнучких шлангів 8. Корисна модель працює у такий спосіб. При роботі підп'ятника осьове навантаження W від частин гідрогенератора, що обертаються та тиску води через упорний диск 1, що обертається, передається на сегмент 2 і через нього на верхню опорну поверхню 6 пружної камери 5. В залежності від напрямку обертання упорного диска 1 в один з елементів подачі масла 7 під тиском Р нагнітають масло між упорним диском 1 і сегментом 2. При цьому в зоні елемента подачі масла 7 виникає надлишковий тиск, що забезпечує нахил сегмента 2, надаючи йому оптимальний ухил, при якому сегмент має максимальну несучу здатність. Прийнято, що для: оптимального ухилу сегмента товщина масляної плівки на вході в сегмент hвх повинна перевищувати товщину масляної плівки на виході із сегмента hвих приблизно в три рази. Величина ухилу сегмента 2 регулюється величиною тиску Р масла в області підведення. Таким чином, корисна модель дозволяє вдосконалити конструкцію реверсивного підп'ятника оборотного гідрогенератора, а саме збільшити надійність, спростити конструкцію та зменшити габарити підп'ятника.
