Втулка підп’ятника гідрогенератора

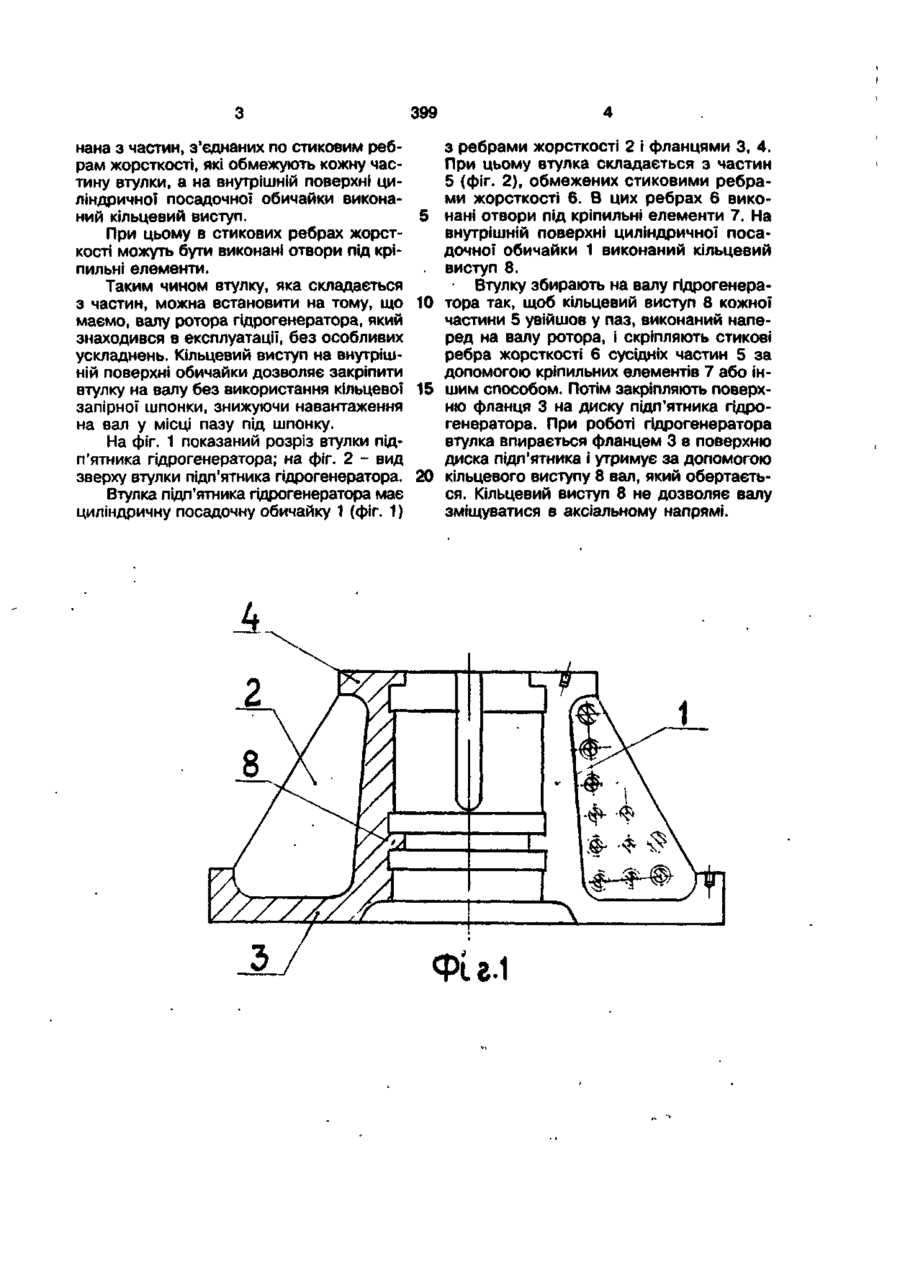

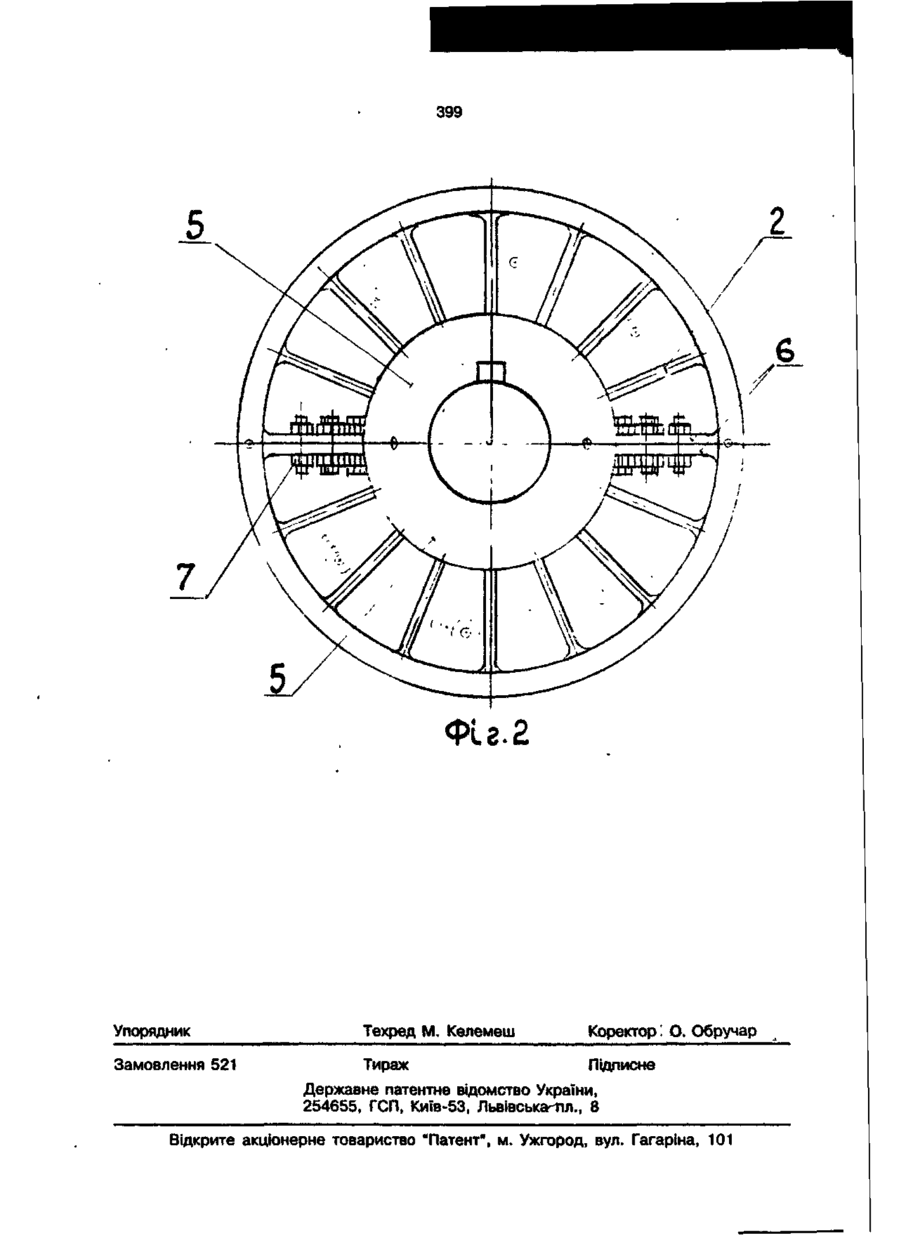

1. Втулка підп'ятника гідрогенератора, що скаладається з циліндричної поса дочної обичайки з ребрами жорсткості на зовнішній поверхні та фланців, розміщених на її торцях, яка в і д р і з н я є т ь с я тим, що втулка виконана з частин, з'єднаних по стиковим ребрам жорсткості, які обмежують кожну частину втулки, а на внутрішній поверхні циліндричної посадочної обичайки виконаний кільцевий виступ. 2. Втулка по п. 1, яка в і д р і з н я є т ь с я тим, що в стикових ребрах жорсткості виконані отвори під кріпильні елементи. і Дане технічне рішення належить до галузі важкого електромашинобудування і може бути використане для ремонту гідрогенераторів. Відома втулка підп'ятника гідрогенератора (Александров А.Е. Подпятники гидрогенераторов. - М.: Энергия, 1975, с. 36, рис. 3-2), що складається з циліндричної посадочної обичайки з ребрами жорсткості та фланців, розміщених на її торцях. Ці ознаки є спільними з ознаками пропонуємого технічного рішення. Втулка такої конструкції закріпляється на валу ротора гідрогенератора за допомогою кільцевої шпонки, яка розміщена в пазу вала, і при роботі на новому валу машини в цілому задовольняє всі вимоги. Проте при тривалій експлуатації вал у місці кріплення кільцевої шпонки втрачає міцність, і потрібна заміна не тільки втулки але й самого балу. Недоліком конструкції прототипу є те, що вона не дозволяє провести ремонт гідрогенератора на місці експлуатації, оскільки втулка виконана цільною, і її не можна закріпити на валу, який уже експлуатувався, на тому ж самому місці з упором в кільцеву шпонку, для такого кріплення необхідно замінити вал. Це - трудомістка операція, яка дорого коштує. В основу корисної моделі поставлено задачу вдосконалення втулки підп'ятника гідрогенератора шляхом зміни її конструкції для кріплення на валу ротора, який був в експлуатації, таким чином, щоб забезпечити можливість ремонту гідрогенератора на місці експлуатації, знизити трудомісткість та вартість ремонту і підвищити надійність роботи гідрогенератора при подальшій експлуатації. Поставлена задача вирішується тим, що втулка підп'ятника гідрогенератора, що складається з циліндричної посадочної обичайки з ребрами жорсткості на зовнішній поверхні та фланців, розміщених на її торцях, на відзнаку від прототипу, вико 399 нана з частин, з'єднаних по стиковим ребрам жорсткості, які обмежують кожну частину втулки, а на внутрішній поверхні циліндричної посадочної обичайки виконаний кільцевий виступ. При цьому в стикових ребрах жорсткості можуть бути виконані отвори під кріпильні елементи. Таким чином втулку, яка складається з частин, можна встановити на тому, що маємо, валу ротора гідрогенератора, який знаходився в експлуатації, без особливих ускладнень. Кільцевий виступ на внутрішній поверхні обичайки дозволяє закріпити втулку на валу без використання кільцевої запірної шпонки, знижуючи навантаження на вал у місці пазу під шпонку. На фіг. 1 показаний розріз втулки підп'ятника гідрогенератора; на фіг. 2 - вид зверху втулки підп'ятника гідрогенератора. Втулка підп'ятника гідрогенератора має циліндричну посадочну обичайку 1 (фіг. 1) 5 . 10 15 20 з ребрами жорсткості 2 і фланцями 3, 4. При цьому втулка складається з частин 5 (фіг. 2), обмежених стиковими ребрами жорсткості 6. В цих ребрах 6 виконані отвори під кріпильні елементи 7. На внутрішній поверхні циліндричної посадочної обичайки 1 виконаний кільцевий виступ 8. Втулку збирають на валу гідрогенератора так, щоб кільцевий виступ 8 кожної частини 5 увійшов у паз, виконаний наперед на валу ротора, і скріпляють стикові ребра жорсткості 6 сусідніх частин 5 за допомогою кріпильних елементів 7 або іншим способом. Потім закріпляють поверхню фланця 3 на диску підп'ятника гідрогенератора. При роботі гідрогенератора втулка впирається фланцем 3 в поверхню диска підп'ятника і утримує за допомогою кільцевого виступу 8 вал, який обертається. Кільцевий виступ 8 не дозволяє валу зміщуватися в аксіальному напрямі. Фіг-1 399 Фіг.2 Упорядник Техред М. Келемеш Коректор. О. Обручар Замовлення 521 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівськагтш., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 %,*
