Наконечник еластичної тари
Формула / Реферат

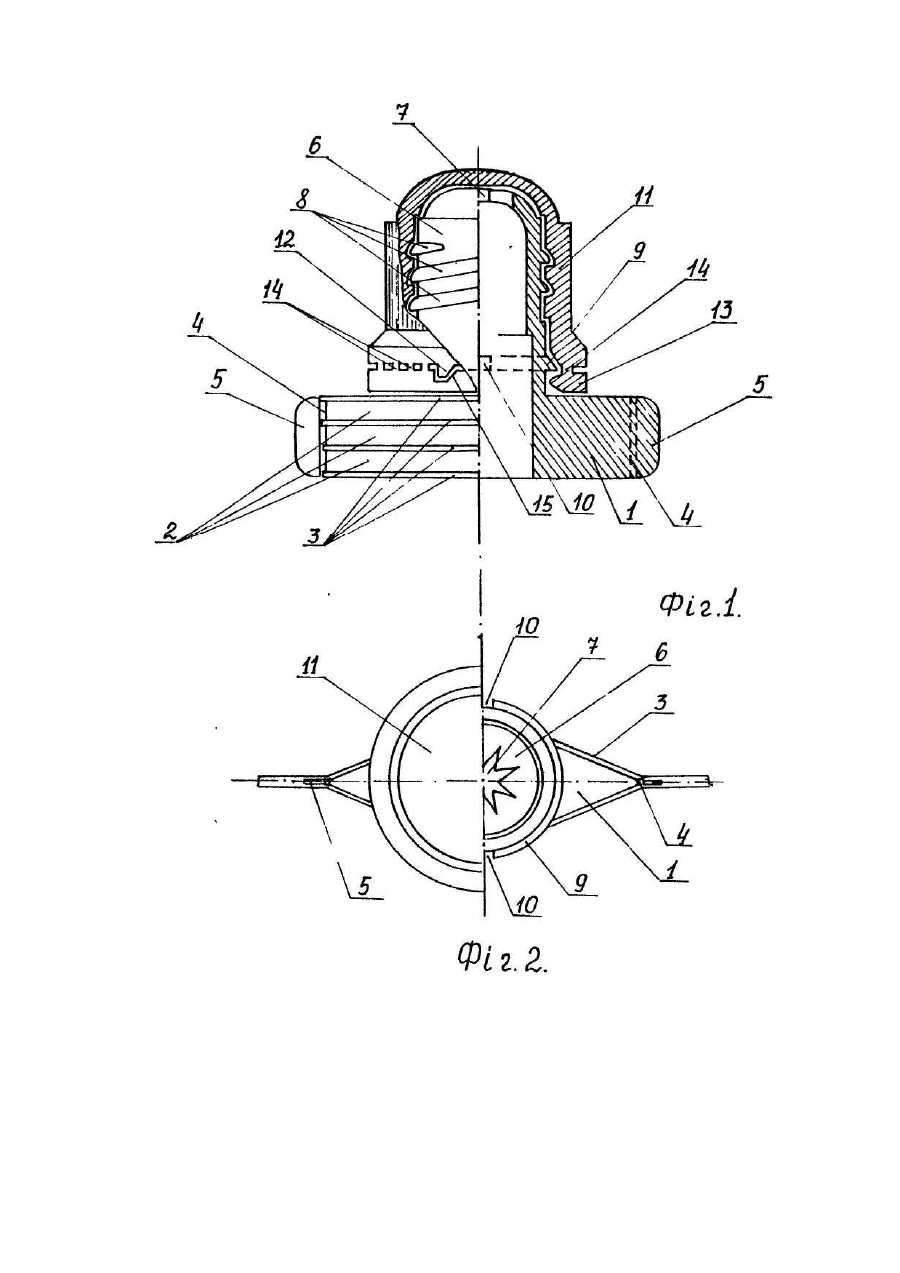

1. Наконечник еластичної тари, який містить основу з розташованими на її бічній поверхні ребрами, поєднану з нею горловину з отвором на її верхній торцевій поверхні та бічною контактною поверхнею під пробку, який відрізняється тим, що основа наконечника здійснена ромбоподібною, а на її поздовжніх закінцівках виконані еластичні хвостовики.
2. Наконечник за п. 1, який відрізняється тим, що отвір горловини виконаний у вигляді багатопроменевої формоутворювальної зірки.
3. Наконечник за пп, 1 І 2, який відрізняється тим, що бічна контактна поверхня горловини під пробку виконана з гвинтовою різьбою,
4. Наконечник за пп. 1-3, який відрізняється тим, що нижня частина бічної контактної поверхні горловини оснащена защіпним кільцем з конусоподібною бічною поверхнею.
5. Наконечник за п. 4, який відрізняється тим, що защіпне кільце виконане з двома прямокутними виїмками, розміщеними з протилежних боків кільця.
Текст
Корисна модель, що заявляється, відноситься до еластичної тари і може бути використана переважно у харчовій промисловості при розфасуванні пастоподібного харчового продукта. Найбільш близьким аналогом по суті технічного рішення та технічному результату, що досягається, є наконечник пакувальної туби, який складається Із горловини з співвісно розташованим отвором і контактною гвинтовою поверхнею під пробку та основи конусоподібної форми, поєднаною з горловиною. По периметру зовнішньої поверхні основи концентрично розташовані канавки, що утворюють зовнішні ребра. Основа з'єднується з внутрішньою поверхнею циліндричного корпуса туби за рахунок нагрівання композиційного прошарку плівки корпуса [Патент ФРН Ms PS 3225045, кл. В 65 D 35/12, 1984J. Відоме технічне рішення, вибране, як прототип, призначене для закріплення на циліндричних тубах, виготовлених з пластичного композиційного матеріале, які потім заповнюються пастоподібною субстанцією (наприклад, харчовим продуктом). Як недолік вищезгаданого наконечника, слід відзначити те, що він практично не може бути надійно установлений на пакетах, виготовлених з тонких пластичних плівок, через його можливе прокручування відносно корпуса пакету і, як наслідок, втрату герметичності, що найбільш вірогідно при малих розмірах діаметру основи. В основу корисної моделі, що заявляється, поставлена задача створення такої конструкції наконечника, який може бути надійно установлений на плоских пакетах з тонкої еластичної плівки. Задача, що поставлена, вирішується тим, що у наконечнику еластичної тари, який містить основу з розташованими на його бічній поверхні ребрами, поєднану з нею горловину з отвором на її верхній торцевій поверхні та бічною контактною поверхнею під пробку, основа наконечника здійснена ромбоподібною, а на її поздовжніх закінцівках виконані еластичні хвостовики. Отвір горловини виконаний у вигляді багатопроменевої формоутворювальної зірки, бічна контактна поверхня горловини під пробку виконана з гвинтовою різьбою, а нижня частина бічної контактної поверхні горловини оснащена защіпним кільцем з конусоподібною бічною поверхнею та двома прямокутними виїмками, розміщеними з протилежних боків кільця. Здійснення основи наконечника ромбоподібної форми, поздовжні закінцівки якої мають еластичні хвостовики, дає змогу в порівнянні з прототипом здобути новий технічний результат, який полягає у надійному скріпленні основи з еластичною багатошаровою плівкою плоского пакету за рахунок збігу бічних сторін основи під гострим кутом з потоншеним еластичним переходом, що забезпечується хвостовиками. Таким чином, досягнення бажаного технічного результату за рахунок використання усіх вказаних вище ознак загального обсягу патентних домагань дає підстави для віднесення їх до категорії суттєвих. На фіг. 1 зображений загальний вид наконечника (вид збоку); на фіг. 2 - вид наконечника зверху (з тарою). Наконечник для еластичної тари складається Із основи 1, яка має ромбоподібну форму. На бічній поверхні основи 1 виконані канавки 2, між якими розташовані ребра З, а на його поздовжніх закінцівках 4 сформовані еластичні хвостовики 5. До складу наконечника входить також горловина 6 з співвісно розташованим отвором 7 у вигляді багатопроменевої зірки. Горловина б поєднана з основою 1. Зовнішня поверхня горловини має різьбу 8 та защіпне кільце 9 з конусоподібною бічною поверхнею та двома прямокутними виїмками 10 для підвищення його еластичних властивостей, розміщеними з протилежних боків кільця. На кресленні також показана пробка 11 з трапецевидним упором 12 та гарантійним кільцем 13 з відривними перемичками 14 І трапецевидним пазом 15 під упор 12. Защіпне кільце 9 з прямокутними виїмками 10 горловини 6 разом з упором 12 та гарантійним кільцем 13 з відривними перемичками 14 І пазом 15 пробки 11 утворюють гарантійний замок, який свідчить про те, що тара не відкривалась. Основу 1 наконечника розташовують у верхній частині плівкового рукава І обтискують, піддаючи контактуючі поверхні плівкового рукава та зовнішньої поверхні основи 1 з хвостовиками 5 термічній обробці зі зварюванням. Ромбоподібна бічна поверхня з потоншенням за рахунок хвостовиків забезпечують надійне з'єднання наконечника з плівкою і, як наслідок, високі споживчі властивості плоскої плівкової тари. Наконечник використовують таким чином. Закооковування тари проводиться при нагрітому стані пробки за рахунок підвищеної еластичності гарантійного кільця, коли при закручуванні внутрішня поверхня гарантійного кільця 13 посувається, розширюючись вздовж зовнішньої конусоподібної поверхні защіпного кільця 9 І, проскочуючи його, звужується при охолодженні. При відкручуванні пробки, упор 12 виходить з паза 15, відбувається відрив відривних перемичок 14 від гарантійного кільця 13, який утримується защіпним кільцем 9, І далі пробка 11 вільно вивертається з горловини 6. Пастоподібна субстанція (харчовий продукт) вилучається через формоутворювальний отвір 7 в необхідній кількості за рахунок видавлення з еластичної тари. Форма вида.вленого продукта відповідає конфігурації отвору. Заявником розроблена технічна документація корисної моделі. Ведеться підготовка до серійного виробництва наконечників, яке здійснюється на стандартному обладнанні (термопластавтоматах) методом лиття поліетилена під тиском. Пакети виробляються із еластичного двошарового рукава, внутрішній шар якого являє собою поліетилен харчової марки, а зовнішній -ламінірований поліетилентерефталат.
ДивитисяДодаткова інформація
Автори англійськоюVaschuk Valerii Yosypovych
Автори російськоюВащук Валерий Иосифович
МПК / Мітки
МПК: B65D 35/02
Мітки: еластичної, наконечник, тари
