Спосіб влаштування підземного приміщення під існуючою будівлею
Номер патенту: 27700
Опубліковано: 12.11.2007
Автори: Снісаренко Володимир Іванович, Гембарський Лев Володимирович, Шульга Олексій Олександрович
Формула / Реферат
Спосіб влаштування підземного приміщення під існуючою будівлею, який включає в себе зведення огороджувальної конструкції та передачу на неї ваги будівлі, який відрізняється тим, що огороджувальні конструкції влаштовують на денній поверхні навколо існуючої будівлі у вигляді залізобетонної оболонки з внутрішнім уступом, зовнішнім уступом і ножовим скосом, яка поступово опускається на необхідну глибину в ґрунт, шляхом розробки по її зовнішньому контуру глибокої траншеї під тиксотропним розчином, щілину між траншеєю та оболонкою заповнюють твердіючим розчином, вся вага від будівлі за допомогою балок передається на оболонку, а ґрунт виймають з внутрішньої порожнини з подальшим влаштуванням залізобетонного днища.
Текст

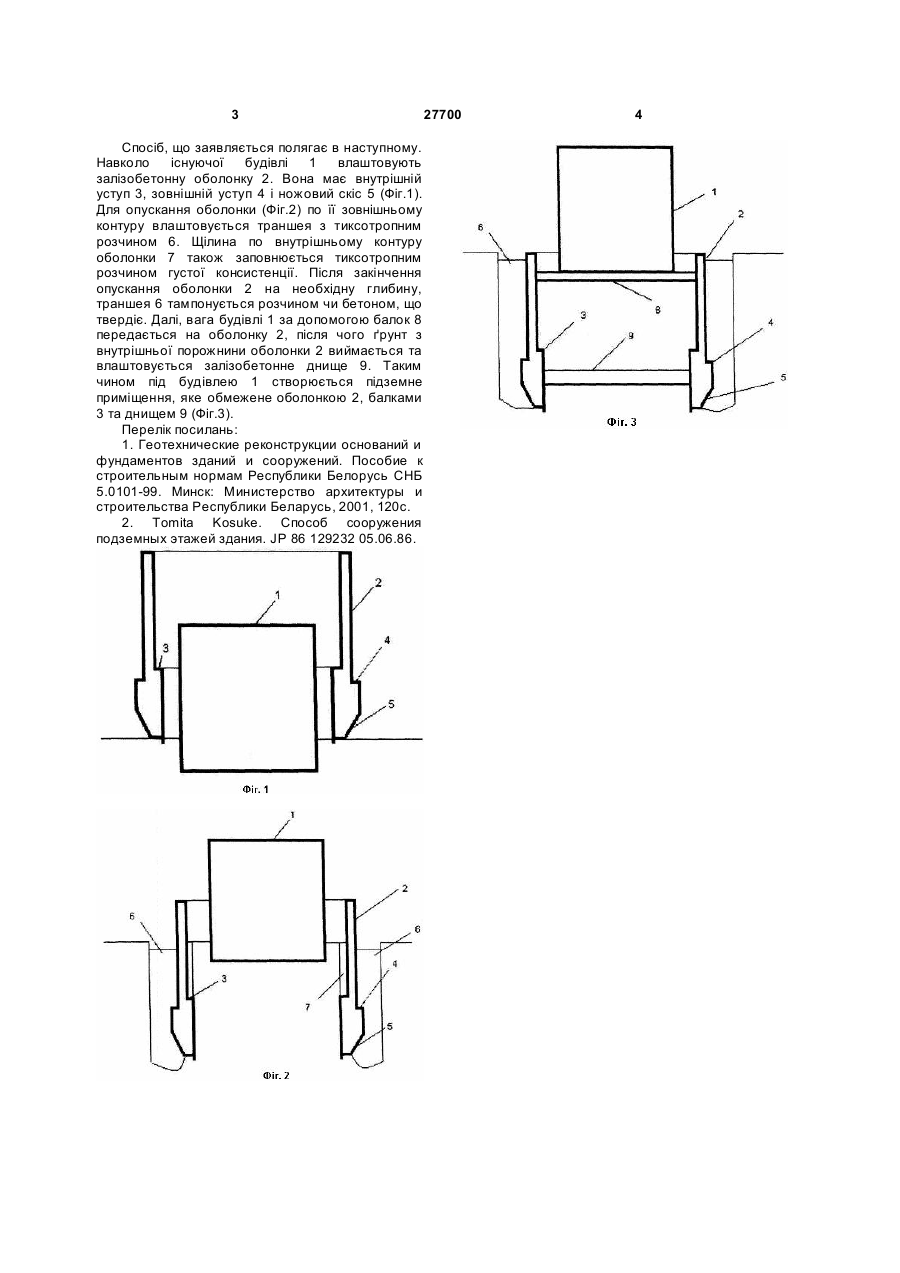

Спосіб влаштування підземного приміщення під існуючою будівлею, який включає в себе зведення огороджувальної конструкції та передачу на неї ваги будівлі, який відрізняється тим, що 3 Спосіб, що заявляється полягає в наступному. Навколо існуючої будівлі 1 влаштовують залізобетонну оболонку 2. Вона має внутрішній уступ 3, зовнішній уступ 4 і ножовий скіс 5 (Фіг.1). Для опускання оболонки (Фіг.2) по її зовнішньому контуру влаштовується траншея з тиксотропним розчином 6. Щілина по внутрішньому контуру оболонки 7 також заповнюється тиксотропним розчином густої консистенції. Після закінчення опускання оболонки 2 на необхідну глибину, траншея 6 тампонується розчином чи бетоном, що твердіє. Далі, вага будівлі 1 за допомогою балок 8 передається на оболонку 2, після чого ґрунт з внутрішньої порожнини оболонки 2 виймається та влаштовується залізобетонне днище 9. Таким чином під будівлею 1 створюється підземне приміщення, яке обмежене оболонкою 2, балками 3 та днищем 9 (Фіг.3). Перелік посилань: 1. Геотехнические реконструкции оснований и фундаментов зданий и сооружений. Пособие к строительным нормам Республики Белорусь СНБ 5.0101-99. Минск: Министерство архитектуры и строительства Республики Беларусь, 2001, 120с. 2. Tomita Kosuke. Способ сооружения подземных этажей здания. JP 86 129232 05.06.86. 27700 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod to make underground room under existing building
Автори англійськоюSnisarenko Volodymyr Ivanovych, Hembarskyi Lev Volodymyrovych, Shulha Oleksii Oleksandrovych
Назва патенту російськоюСпособ устройства подземного помещения под существующим зданием
Автори російськоюСнисаренко Владимир Иванович, Гембарский Лев Владимирович, Шульга Алексей Александрович
МПК / Мітки
МПК: E02D 29/00
Мітки: приміщення, підземного, існуючою, спосіб, будівлею, влаштування
