Пристрій для отримання цереброспінальної рідини

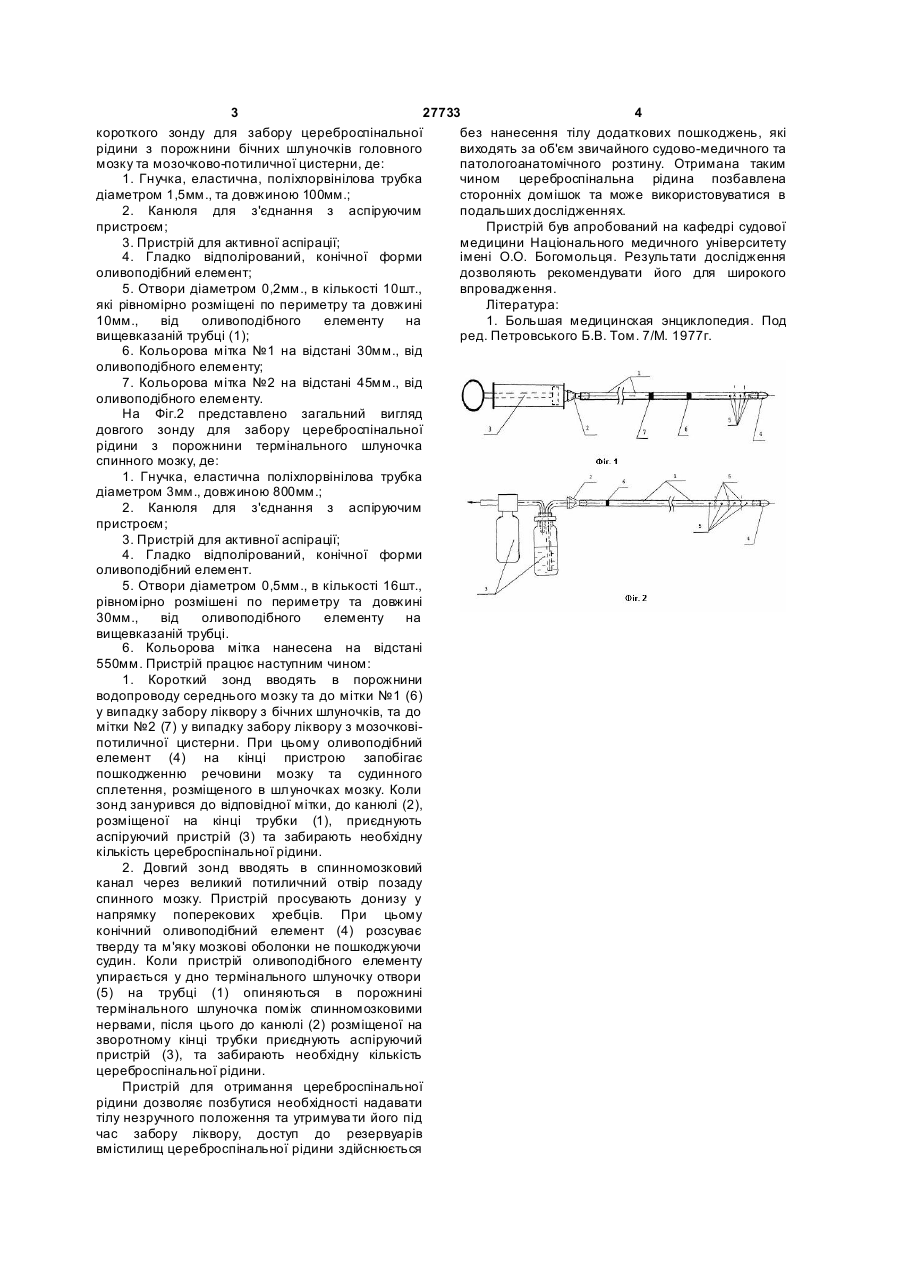

1. Пристрій для отримання цереброспінальної рідини, що містить трубку з оливоподібним елементом, який відрізняється тим, що оливоподібний елемент не містить отворів, гладко відполірований, отвори виконані безпосередньо на трубці та рівномірно розміщені по периметру та певній довжині трубки біля оливоподібного елемента, трубка обладнана канюлею для з'єднання з аспіруючим пристроєм, також на трубці нанесені кольорові мітки відповідно до анатомічних орієнтирів. 3 27733 4 короткого зонду для забору цереброспінальної без нанесення тілу додаткових пошкоджень, які рідини з порожнини бічних шлуночків головного виходять за об'єм звичайного судово-медичного та мозку та мозочково-потиличної цистерни, де: патологоанатомічного розтину. Отримана таким 1. Гнучка, еластична, поліхлорвінілова трубка чином цереброспінальна рідина позбавлена діаметром 1,5мм., та довжиною 100мм.; сторонніх домішок та може використовуватися в 2. Канюля для з'єднання з аспіруючим подальших дослідженнях. пристроєм; Пристрій був апробований на кафедрі судової 3. Пристрій для активної аспірації; медицини Національного медичного університету 4. Гладко відполірований, конічної форми імені О.О. Богомольця. Результати дослідження оливоподібний елемент; дозволяють рекомендувати його для широкого 5. Отвори діаметром 0,2мм., в кількості 10шт., впровадження. які рівномірно розміщені по периметру та довжині Література: 10мм., від оливоподібного елементу на 1. Большая медицинская энциклопедия. Под вищевказаній трубці (1); ред. Петровського Б.В. Том. 7/М. 1977г. 6. Кольорова мітка №1 на відстані 30мм., від оливоподібного елементу; 7. Кольорова мітка №2 на відстані 45мм., від оливоподібного елементу. На Фіг.2 представлено загальний вигляд довгого зонду для забору цереброспінальної рідини з порожнини термінального шлуночка спинного мозку, де: 1. Гнучка, еластична поліхлорвінілова трубка діаметром 3мм., довжиною 800мм.; 2. Канюля для з'єднання з аспіруючим пристроєм; 3. Пристрій для активної аспірації; 4. Гладко відполірований, конічної форми оливоподібний елемент. 5. Отвори діаметром 0,5мм., в кількості 16шт., рівномірно розмішені по периметру та довжині 30мм., від оливоподібного елементу на вищевказаній трубці. 6. Кольорова мітка нанесена на відстані 550мм. Пристрій працює наступним чином: 1. Короткий зонд вводять в порожнини водопроводу середнього мозку та до мітки №1 (6) у випадку забору ліквору з бічних шлуночків, та до мітки №2 (7) у випадку забору ліквору з мозочковіпотиличної цистерни. При цьому оливоподібний елемент (4) на кінці пристрою запобігає пошкодженню речовини мозку та судинного сплетення, розміщеного в шлуночках мозку. Коли зонд занурився до відповідної мітки, до канюлі (2), розміщеної на кінці трубки (1), приєднують аспіруючий пристрій (3) та забирають необхідну кількість цереброспінальної рідини. 2. Довгий зонд вводять в спинномозковий канал через великий потиличний отвір позаду спинного мозку. Пристрій просувають донизу у напрямку поперекових хребців. При цьому конічний оливоподібний елемент (4) розсуває тверду та м'яку мозкові оболонки не пошкоджуючи судин. Коли пристрій оливоподібного елементу упирається у дно термінального шлуночку отвори (5) на трубці (1) опиняються в порожнині термінального шлуночка поміж спинномозковими нервами, після цього до канюлі (2) розміщеної на зворотному кінці трубки приєднують аспіруючий пристрій (3), та забирають необхідну кількість цереброспінальної рідини. Пристрій для отримання цереброспінальної рідини дозволяє позбутися необхідності надавати тілу незручного положення та утримува ти його під час забору ліквору, доступ до резервуарів вмістилищ цереброспінальної рідини здійснюється
