Формула / Реферат

Трибогідросепаратор, який містить корпус, еластичну робочу поверхню із закріпленими на ній поперечними рифлями у вигляді зрізаних прямокутних пластин, поворотні сопла, пристосування для завантаження вихідного матеріалу і розвантаження легкого та важкого продуктів, який відрізняється тим, що еластична поверхня закріплена у нахиленому коробі, встановленому у корпусі з можливістю регулювання кута нахилу, на коробі встановлені вібратори, при цьому кінцеві ділянки еластичної робочої поверхні виконані перфорованими.

Текст

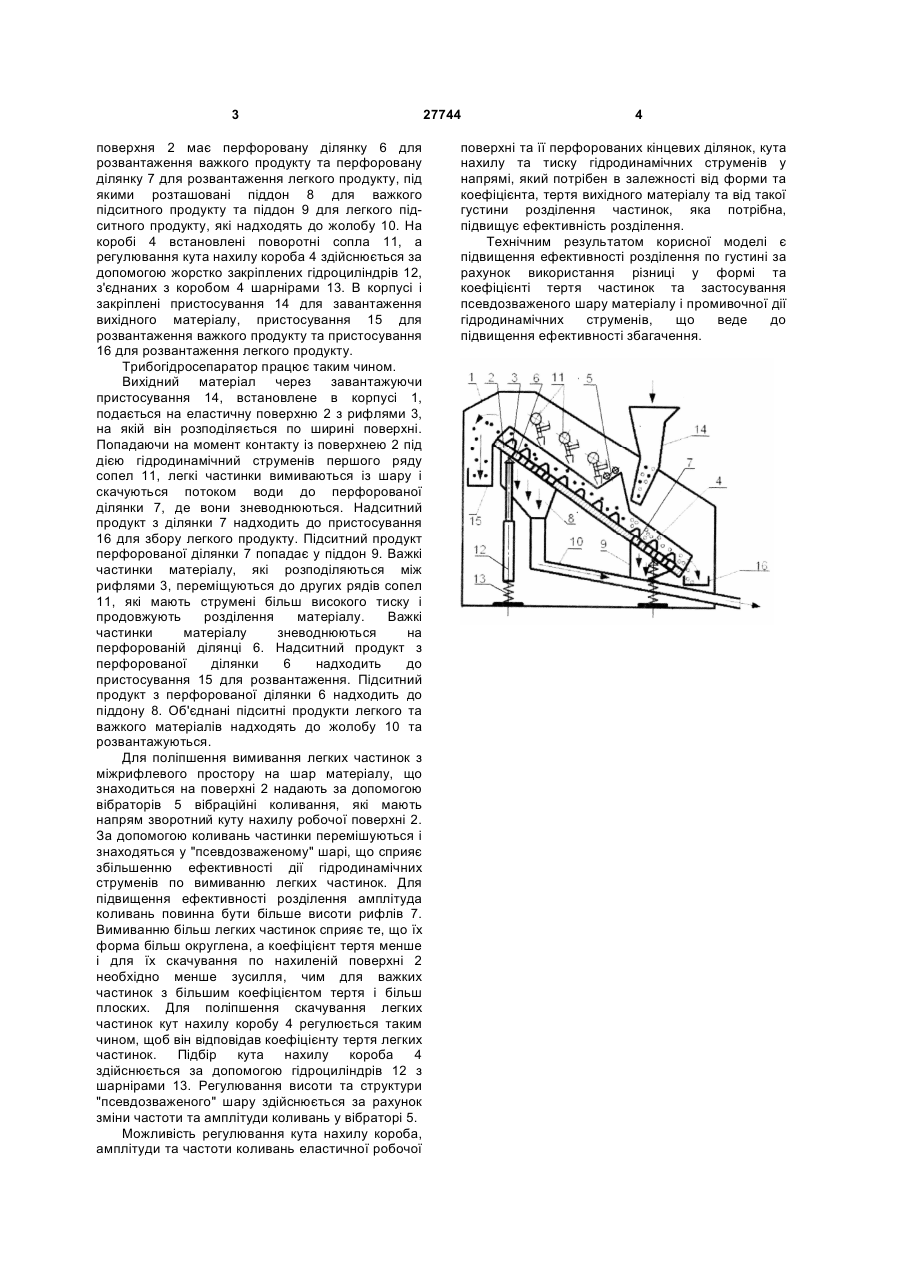

Трибогідросепаратор, який містить корпус, еластичну робочу поверхню із закріпленими на ній поперечними рифлями у вигляді зрізаних прямокутних пластин, поворотні сопла, пристосування для завантаження вихідного матеріалу і розвантаження легкого та важкого продуктів, який відрізняється тим, що еластична поверхня закріплена у нахиленому коробі, встановленому у корпусі з можливістю регулювання кута нахилу, на коробі встановлені вібратори, при цьому кінцеві ділянки еластичної робочої поверхні виконані перфорованими. (19) (21) u200707914 (22) 13.07.2007 (24) 12.11.2007 (72) КУРЧЕНКО ІВАН ПАВЛОВИЧ, UA, ПОЛУЛЯХ ОЛЕКСАНДР ДАНИЛОВИЧ, UA, ПОЛУЛЯХ ДАНИЛО ОЛЕКСАНДРОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ І ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГАЧЕННЮ ТА БРИКЕТУВАННЮ ВУГІЛЛЯ ДП "УКРНДІВВУГЛЕЗБАГАЧЕННЯ", UA (56) 3 поверхня 2 має перфоровану ділянку 6 для розвантаження важкого продукту та перфоровану ділянку 7 для розвантаження легкого продукту, під якими розташовані піддон 8 для важкого підситного продукту та піддон 9 для легкого підситного продукту, які надходять до жолобу 10. На коробі 4 встановлені поворотні сопла 11, а регулювання кута нахилу короба 4 здійснюється за допомогою жорстко закріплених гідроциліндрів 12, з'єднаних з коробом 4 шарнірами 13. В корпусі і закріплені пристосування 14 для завантаження вихідного матеріалу, пристосування 15 для розвантаження важкого продукту та пристосування 16 для розвантаження легкого продукту. Трибогідросепаратор працює таким чином. Вихідний матеріал через завантажуючи пристосування 14, встановлене в корпусі 1, подається на еластичну поверхню 2 з рифлями 3, на якій він розподіляється по ширині поверхні. Попадаючи на момент контакту із поверхнею 2 під дією гідродинамічний струменів першого ряду сопел 11, легкі частинки вимиваються із шару і скачуються потоком води до перфорованої ділянки 7, де вони зневоднюються. Надситний продукт з ділянки 7 надходить до пристосування 16 для збору легкого продукту. Підситний продукт перфорованої ділянки 7 попадає у піддон 9. Важкі частинки матеріалу, які розподіляються між рифлями 3, переміщуються до других рядів сопел 11, які мають струмені більш високого тиску і продовжують розділення матеріалу. Важкі частинки матеріалу зневоднюються на перфорованій ділянці 6. Надситний продукт з перфорованої ділянки 6 надходить до пристосування 15 для розвантаження. Підситний продукт з перфорованої ділянки 6 надходить до піддону 8. Об'єднані підситні продукти легкого та важкого матеріалів надходять до жолобу 10 та розвантажуються. Для поліпшення вимивання легких частинок з міжрифлевого простору на шар матеріалу, що знаходиться на поверхні 2 надають за допомогою вібраторів 5 вібраційні коливання, які мають напрям зворотний куту нахилу робочої поверхні 2. За допомогою коливань частинки перемішуються і знаходяться у "псевдозваженому" шарі, що сприяє збільшенню ефективності дії гідродинамічних струменів по вимиванню легких частинок. Для підвищення ефективності розділення амплітуда коливань повинна бути більше висоти рифлів 7. Вимиванню більш легких частинок сприяє те, що їх форма більш округлена, а коефіцієнт тертя менше і для їх скачування по нахиленій поверхні 2 необхідно менше зусилля, чим для важких частинок з більшим коефіцієнтом тертя і більш плоских. Для поліпшення скачування легких частинок кут нахилу коробу 4 регулюється таким чином, щоб він відповідав коефіцієнту тертя легких частинок. Підбір кута нахилу короба 4 здійснюється за допомогою гідроциліндрів 12 з шарнірами 13. Регулювання висоти та структури "псевдозваженого" шару здійснюється за рахунок зміни частоти та амплітуди коливань у вібраторі 5. Можливість регулювання кута нахилу короба, амплітуди та частоти коливань еластичної робочої 27744 4 поверхні та її перфорованих кінцевих ділянок, кута нахилу та тиску гідродинамічних струменів у напрямі, який потрібен в залежності від форми та коефіцієнта, тертя вихідного матеріалу та від такої густини розділення частинок, яка потрібна, підвищує ефективність розділення. Технічним результатом корисної моделі є підвищення ефективності розділення по густині за рахунок використання різниці у формі та коефіцієнті тертя частинок та застосування псевдозваженого шару матеріалу і промивочної дії гідродинамічних струменів, що веде до підвищення ефективності збагачення.

Дивитися

Додаткова інформація

Назва патенту англійською

Tribohydraulic separator

Автори англійською

Kurchenko Ivan Pavlovych, Poluliakh Oleksandr Danylovych, Poluliakh Danylo Oleksandrovych

Назва патенту російською

Трибогидросепаратор

Автори російською

Курченко Иван Павлович, Полулях Олександр Данилович, Полулях Даниил Александрович

МПК / Мітки

МПК: B03B 5/62

Мітки: трибогідросепаратор
