Установка для спалювання твердого палива

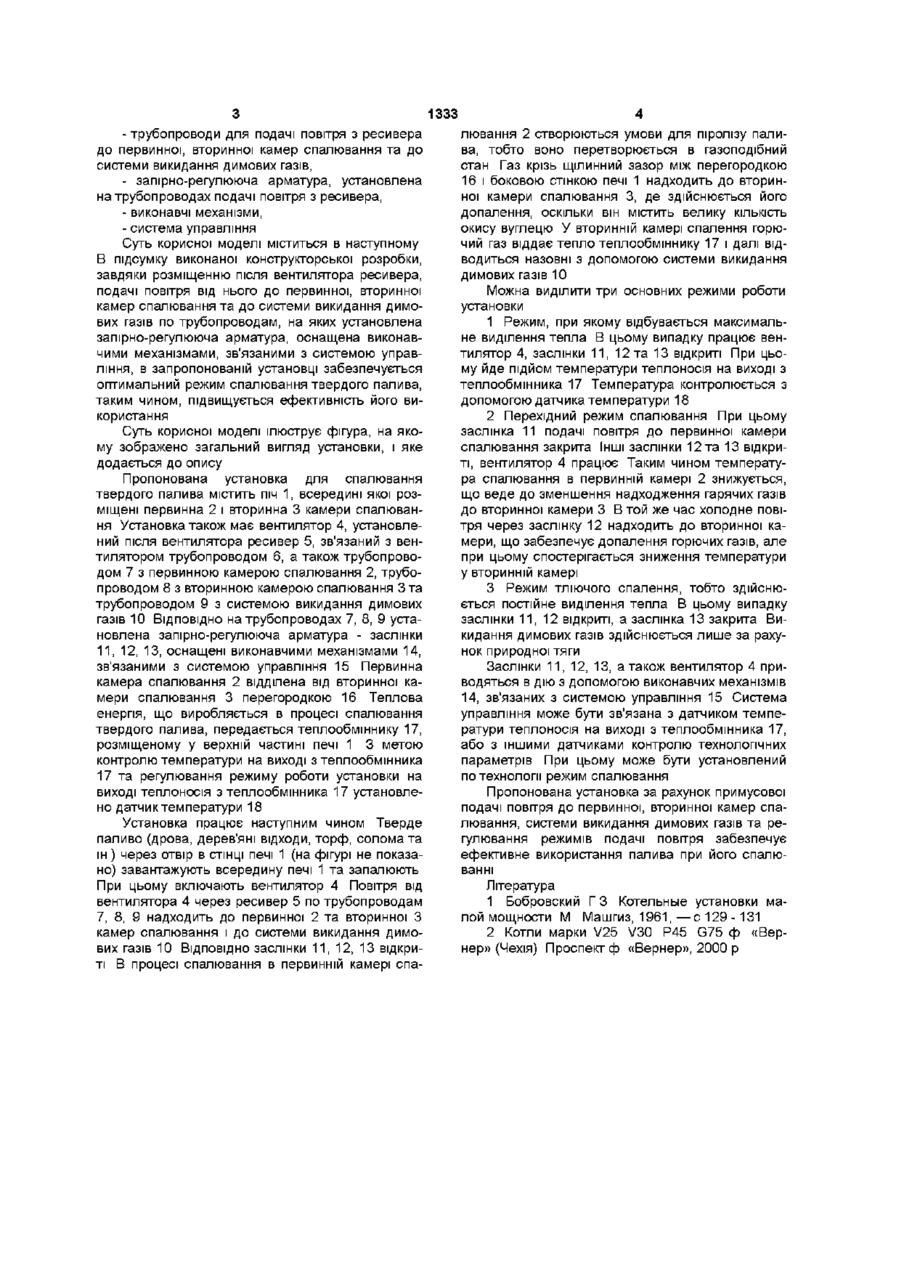

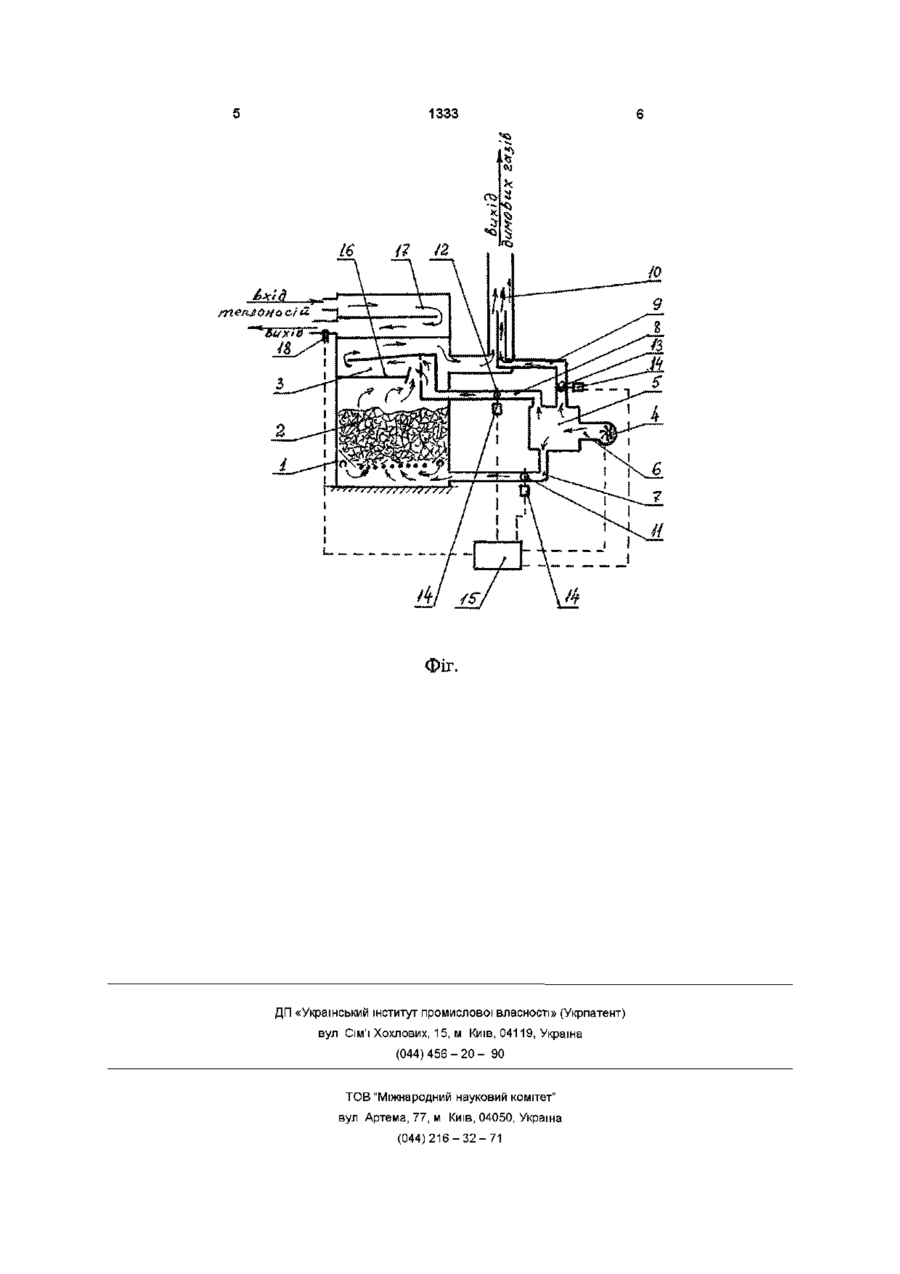

Установка для спалювання твердого палива, що містить піч, в корпусі якої розміщені первинна та вторинна камери спалювання, а також вентилятор і систему викидання димових газів, з'єднану Корисна модель відноситься до галузі теплоенергетики і може бути використана у промислових котельних установках, а також в установках, які використовуються у побутових потребах Уже відома установка для спалювання твердого палива, що містить піч, в корпусі якої розміщені первинна та вторинна камери спалювання, перегородку, яка розділяє первинну та вторинну камери спалювання, засоби для подачі повітря до первинної та вторинної камери спалювання та систему викидання димових газів [1] В згаданій установці подача повітря до первинної та вторинної камери здійснюється за рахунок природної циркуляції повітря Недоліком установки є низька и ефективність, викликана незадовільним використанням повітря для спалювання палива у первинній камері спалювання, допалення горючих газів у вторинній камері спалення та для забезпечення викидання димових газів Найближчою по технічній суті до запропонованої є установка для спалення твердого палива, що містить піч, в корпусі якої розміщені первинна та вторинна камери спалювання, а також вентилятор і систему викидання димових газів, з'єднану трубопроводом з вентилятором [2] Недоліком установки цієї конструкції є низька її ефективність Це перш за все стосується недостатньо ефективного використання палива через неможливість підтримання оптимального режиму спалювання твердого палива в камерах спалювання, а також режиму роботи у системі викидання димових газів В основу корисної моделі покладена задача трубопроводом з вентилятором, яка відрізняється тим, що вона оснащена ресивером, установленим після вентилятора, а також трубопроводами для подачі повітря з ресивера до первинної, вторинної камер спалювання та до системи викидання димових газів, причому на трубопроводах подачі повітря з ресивера установлена запірнорегулююча арматура, оснащена виконавчими механізмами, зв'язаними з системою управління створення установки для спалювання твердого палива, в якій за рахунок подачі повітря від вентилятора до первинної, вторинної камер спалювання та до системи викидання димових газів, а також регулювання режиму подачі, забезпечується більш ефективне використання палива Поставлена задача вирішується тим, що відома установка для спалювання твердого палива, що містить піч, в корпусі якої розміщені первинна та вторинна камери спалювання, а також вентилятор і систему викидання димових газів, з'єднану трубопроводом з вентилятором, згідно корисної моделі, оснащена ресивером, установленим після вентилятора, а також трубопроводами для подачі повітря з ресивера до первинної, вторинної камер спалювання та до системи викидання димових газів, причому на трубопроводах подачі повітря з ресивера установлена запірно-регулююча арматура, оснащена виконавчими механізмами, зв'язаними з системою управління Суттєвими ознаками запропонованої установки для спалювання твердого палива спільними з ознаками відомої установки, тобто які не являють собою у загальному вигляді новини, являються - установка для спалювання твердого палива, - піч, в корпусі якої розміщені первинна та вторинна камери спалювання, - вентилятор, - система викидання димових газів, зв'язана трубопроводом з вентилятором До нових суттєвих ознак корисної моделі відносяться наступні - ресивер, установлений після вентилятора, CO го го 1333 - трубопроводи для подачі повітря з ресивера до первинної, вторинної камер спалювання та до системи викидання димових газів, - запірно-регулююча арматура, установлена на трубопроводах подачі повітря з ресивера, - виконавчі механізми, - система управління Суть корисної моделі міститься в наступному В підсумку виконаної конструкторської розробки, завдяки розміщенню після вентилятора ресивера, подачі повітря від нього до первинної, вторинної камер спалювання та до системи викидання димових газів по трубопроводам, на яких установлена запірно-регулююча арматура, оснащена виконавчими механізмами, зв'язаними з системою управління, в запропонованій установці забезпечується оптимальний режим спалювання твердого палива, таким чином, підвищується ефективність його використання Суть корисної моделі ілюструє фігура, на якому зображено загальний вигляд установки, і яке додається до опису Пропонована установка для спалювання твердого палива містить піч 1, всередині якої розміщені первинна 2 і вторинна 3 камери спалювання Установка також має вентилятор 4, установлений після вентилятора ресивер 5, зв'язаний з вентилятором трубопроводом 6, а також трубопроводом 7 з первинною камерою спалювання 2, трубопроводом 8 з вторинною камерою спалювання 3 та трубопроводом 9 з системою викидання димових газів 10 ВІДПОВІДНО на трубопроводах 7, 8, 9 установлена запірно-регулююча арматура - заслінки 11, 12, 13, оснащені виконавчими механізмами 14, зв'язаними з системою управління 15 Первинна камера спалювання 2 відділена від вторинної камери спалювання 3 перегородкою 16 Теплова енергія, що виробляється в процесі спалювання твердого палива, передається теплообміннику 17, розміщеному у верхній частині печі 1 3 метою контролю температури на виході з теплообмінника 17 та регулювання режиму роботи установки на виході теплоносія з теплообмінника 17 установлено датчик температури 18 Установка працює наступним чином Тверде паливо (дрова, дерев'яні відходи, торф, солома та ш) через отвір в СТІНЦІ печі 1 (на фігурі не показано) завантажують всередину печі 1 та запалюють При цьому включають вентилятор 4 Повітря від вентилятора 4 через ресивер 5 по трубопроводам 7, 8, 9 надходить до первинної 2 та вторинної З камер спалювання і до системи викидання димових газів 10 ВІДПОВІДНО заслінки 11, 12, 13 відкриті В процесі спалювання в первинній камері спа лювання 2 створюються умови для піролізу палива, тобто воно перетворюється в газоподібний стан Газ крізь щілинний зазор між перегородкою 16 і боковою стінкою печі 1 надходить до вторинної камери спалювання 3, де здійснюється його допалення, оскільки він містить велику КІЛЬКІСТЬ окису вуглецю У вторинній камері спалення горючий газ віддає тепло теплообміннику 17 і далі відводиться назовні з допомогою системи викидання димових газів 10 Можна виділити три основних режими роботи установки 1 Режим, при якому відбувається максимальне виділення тепла В цьому випадку працює вентилятор 4, заслінки 11, 12 та 13 відкриті При цьому йде підйом температури теплоносія на виході з теплообмінника 17 Температура контролюється з допомогою датчика температури 18 2 Перехідний режим спалювання При цьому заслінка 11 подачі повітря до первинної камери спалювання закрита Інші заслінки 12 та 13 відкриті, вентилятор 4 працює Таким чином температура спалювання в первинній камері 2 знижується, що веде до зменшення надходження гарячих газів до вторинної камери З В той же час холодне повітря через заслінку 12 надходить до вторинної камери, що забезпечує допалення горючих газів, але при цьому спостерігається зниження температури у вторинній камері 3 Режим тліючого спалення, тобто здійснюється постійне виділення тепла В цьому випадку заслінки 11,12 відкриті, а заслінка 13 закрита Викидання димових газів здійснюється лише за рахунок природної тяги Заслінки 11, 12, 13, а також вентилятор 4 приводяться в дію з допомогою виконавчих механізмів 14, зв'язаних з системою управління 15 Система управління може бути зв'язана з датчиком температури теплоносія на виході з теплообмінника 17, або з іншими датчиками контролю технологічних параметрів При цьому може бути установлений по технології режим спалювання Пропонована установка за рахунок примусової подачі повітря до первинної, вторинної камер спалювання, системи викидання димових газів та регулювання режимів подачі повітря забезпечує ефективне використання палива при його спалюванні Література 1 Бобровский Г 3 Котельные установки малой мощности М Машгиз, 1961,—с 129-131 2 Котли марки V25 V30 Р45 G75 ф «Вернер» (Чехія) Проспект ф «Вернер», 2000 р 1333 m
