Водостічний жолоб
Номер патенту: 27805
Опубліковано: 12.11.2007
Автори: Клапішевський Олександр Станіславович, Цьомик Анатолій Михайлович
Формула / Реферат
1. Водостічний жолоб з V-подібним поперечним перерізом та загнутими усередину краями, один з яких виконаний у вигляді напівкруглого виступу, який відрізняється тим, що інший край виконаний з П-подібним поперечним перерізом, при цьому на внутрішній поверхні жолоба виконані поздовжні виступи.
2. Водостічний жолоб за п. 1, який відрізняється тим, що виступи виконані з напівкруглим або з трапецеїдальним, або з прямокутним, або з хвилеподібним поперечним перерізом.
Текст

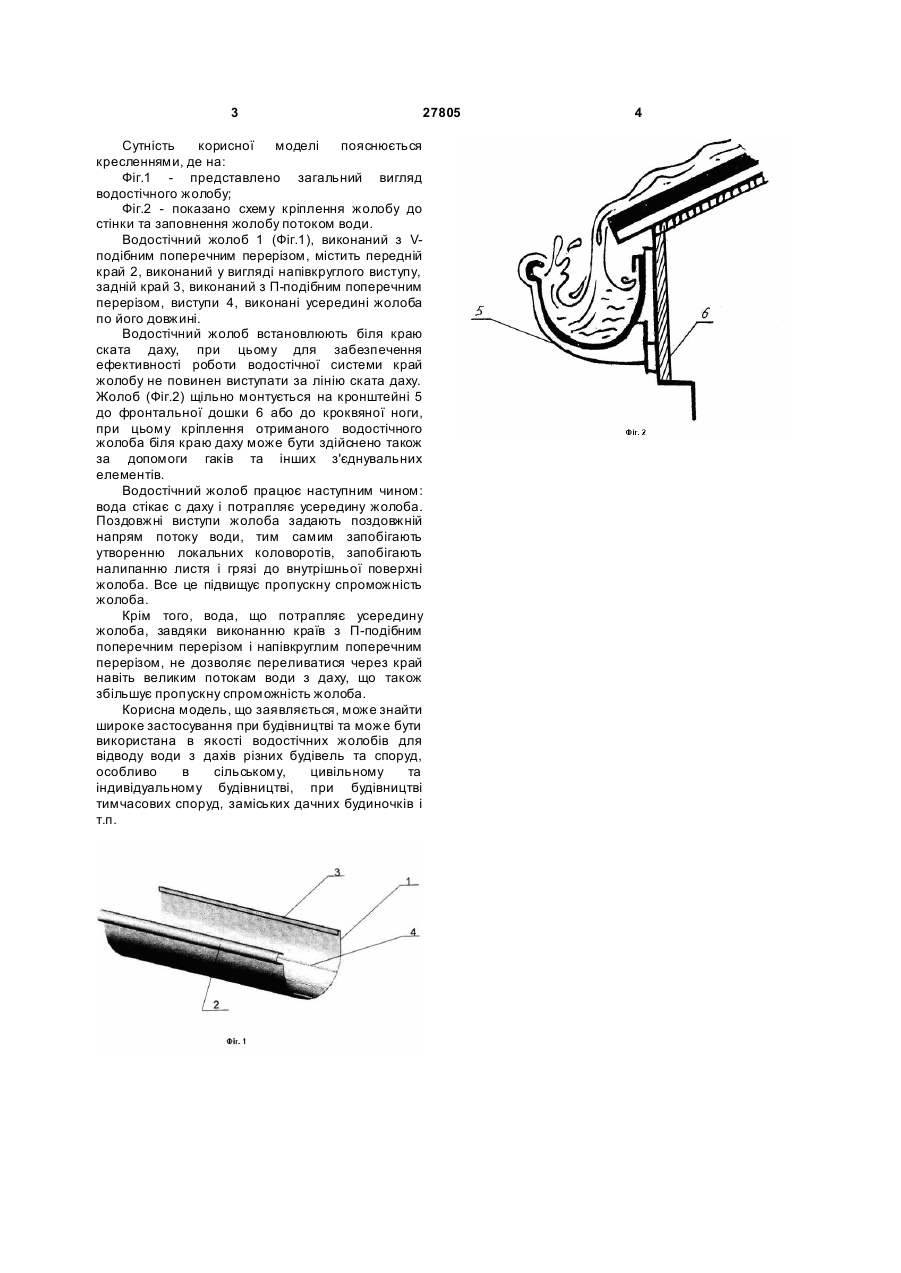

1. Водостічний жолоб з V-подібним поперечним перерізом та загнутими усередину 3 27805 Сутність корисної моделі пояснюється кресленнями, де на: Фіг.1 - представлено загальний вигляд водостічного жолобу; Фіг.2 - показано схему кріплення жолобу до стінки та заповнення жолобу потоком води. Водостічний жолоб 1 (Фіг.1), виконаний з Vподібним поперечним перерізом, містить передній край 2, виконаний у вигляді напівкруглого виступу, задній край 3, виконаний з П-подібним поперечним перерізом, виступи 4, виконані усередині жолоба по його довжині. Водостічний жолоб встановлюють біля краю ската даху, при цьому для забезпечення ефективності роботи водостічної системи край жолобу не повинен виступати за лінію ската даху. Жолоб (Фіг.2) щільно монтується на кронштейні 5 до фронтальної дошки 6 або до кроквяної ноги, при цьому кріплення отриманого водостічного жолоба біля краю даху може бути здійснено також за допомоги гаків та інших з'єднувальних елементів. Водостічний жолоб працює наступним чином: вода стікає с даху і потрапляє усередину жолоба. Поздовжні виступи жолоба задають поздовжній напрям потоку води, тим самим запобігають утворенню локальних коловоротів, запобігають налипанню листя і грязі до внутрішньої поверхні жолоба. Все це підвищує пропускну спроможність жолоба. Крім того, вода, що потрапляє усередину жолоба, завдяки виконанню країв з П-подібним поперечним перерізом і напівкруглим поперечним перерізом, не дозволяє переливатися через край навіть великим потокам води з даху, що також збільшує пропускну спроможність жолоба. Корисна модель, що заявляється, може знайти широке застосування при будівництві та може бути використана в якості водостічних жолобів для відводу води з дахів різних будівель та споруд, особливо в сільському, цивільному та індивідуальному будівництві, при будівництві тимчасових споруд, заміських дачних будиночків і т.п. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюWater trough
Автори англійськоюKlapishevskyi Oleksandr Stanislavovych, Tsiomyk Anatolii Mykhailovych
Назва патенту російськоюВодосточный желоб
Автори російськоюКлапишевский Александр Станиславович, Цьомик Анатолий Михайлович
МПК / Мітки
МПК: E04D 13/04
Мітки: жолоб, водостічний
