Жолоб

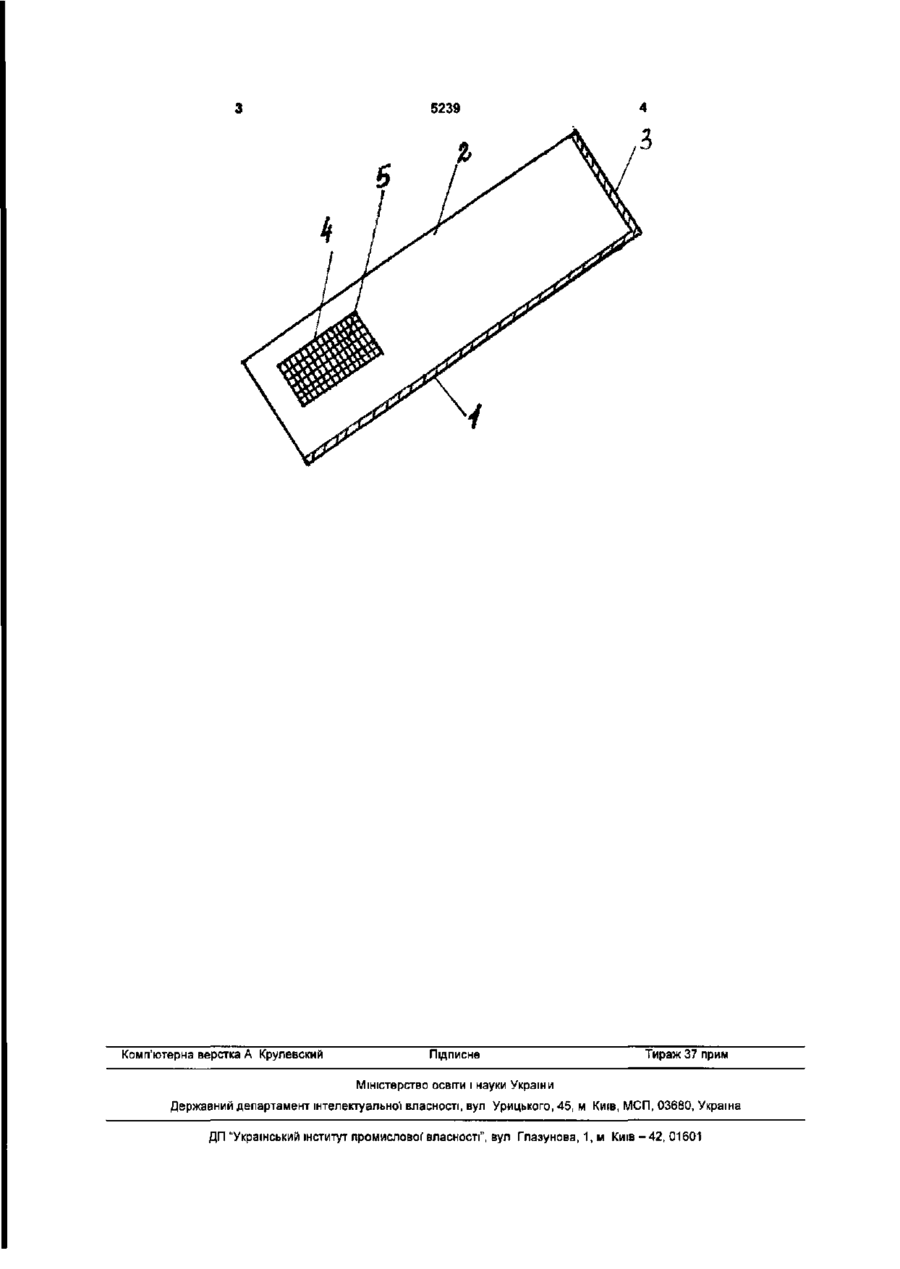

Жолоб, що містить звужене дно, задній і бокові борти, який відрізняється тим, що бокові борти забезпечені щонайменше щілиною або отвором, або щілиною і отвором, які можуть бути забезпечені ситом, а також можуть бути виконані з можливістю регулювання їх розміру. Заявлена корисна модель належить до устаткування для класифікації матеріалів по щільності. Відомий гідравлічний класифікатор, що містить криволінійну поверхню з ситом [1]. Недоліком відомого устаткування є мала тривалість строку служби сита. Відомий вібраційний струменевий апарат для класифікації матеріалів по щільності, що містить звужене дно, джерело коливань, задній і бокові борта [2]. Недоліком відомого устаткування є те, що при підвищені продуктивності погіршується якість класифікації за рахунок турбулентності струменя рудної пульпи в звуженій частині апарата видшяємі частинки матеріалу з більшою щільністю і меншими розмірами попадають у відходи. Задачею корисної моделі є підвищення продуктивності, якості класифікації матеріалу, енергозбереження, ресурсозбереження, а також захист навколишнього природного середовища. Така задача вирішується тим, що в жолобі, що містить звужене дно, задній і бокові борти, бокові борти забезпечені щонайменше щілиною або отвором або щілиною і отвором, які можуть бути забезпечені ситом, а також можуть бути виконані з можливістю регулювання їх розміру. Запропонована сукупність ознак надає можливість захисту навколишнього природного середовища, підвищення продуктивності, поліпшення якості класифікації матеріалів, зниження витрат енергії і металоємкості На кресленні зображений жолоб, що містить звужене дно 1, бокові борти 2, задній борт 3, щілини або отвір 4, сито 5. Щілина або отвір 4 в звуженій частині жолоба може бути виконана з можливістю регулювання її розміру (не кресленні не показано). При роботі жолоба в звуженій частині, частина води витікає через щілини 4 в бокових бортах 2 через сито 5, що зменшує турбулентність струменя рудної пульпи в звуженій частині, при підвищенні продуктивності жолоба і підвищує якість класифікації* матеріалів. Заявлена корисна модель дозволяє захистити навколишнє природне середовище, знижує витрати енергії і матеріалів, а також підвищує продуктивність апарату і забезпечує виділення необхідного концентрату із струменя рудної пульпи з високою якістю. О) СО CM Ю 5239 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
