Запірний пристрій

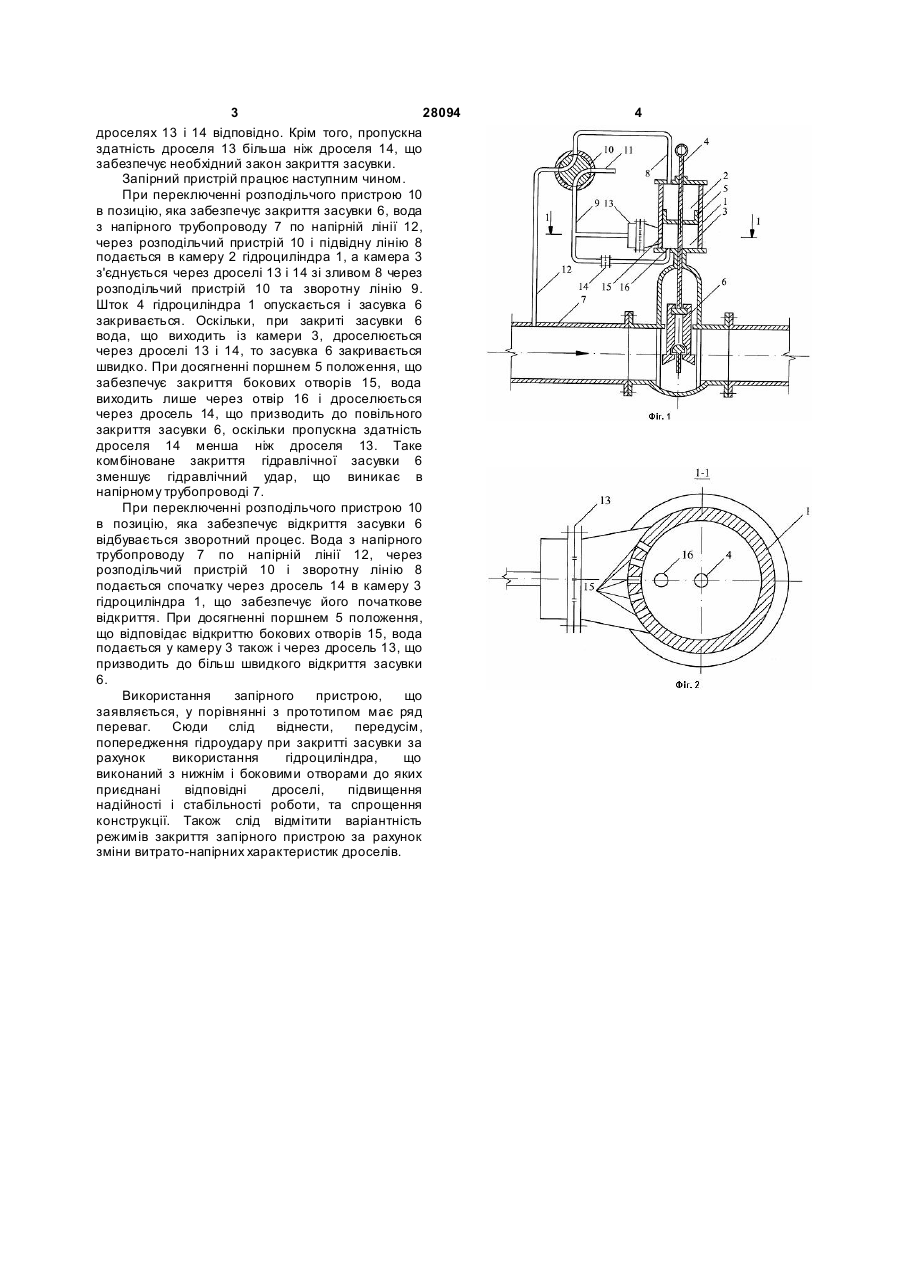

Запірний пристрій, що включає засувку з гідроприводом, розподільчий пристрій та дросель, який відрізняється тим, що гідропривід містить гідроциліндр, виконаний з нижнім і боковими отворами, до яких приєднані дроселі, що сполучені зворотною лінією. (19) (21) u200707851 (22) 12.07.2007 (24) 26.11.2007 (72) ІВАНОВ СЕРГІЙ ЮРІЙОВИЧ, UA, ГЕРАСИМОВ ГЕНРІХ ГРИГОРОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ, UA 3 28094 дроселях 13 і 14 відповідно. Крім того, пропускна здатність дроселя 13 більша ніж дроселя 14, що забезпечує необхідний закон закриття засувки. Запірний пристрій працює наступним чином. При переключенні розподільчого пристрою 10 в позицію, яка забезпечує закриття засувки 6, вода з напірного трубопроводу 7 по напірній лінії 12, через розподільчий пристрій 10 і підвідну лінію 8 подається в камеру 2 гідроциліндра 1, а камера 3 з'єднується через дроселі 13 і 14 зі зливом 8 через розподільчий пристрій 10 та зворотну лінію 9. Шток 4 гідроциліндра 1 опускається і засувка 6 закривається. Оскільки, при закриті засувки 6 вода, що виходить із камери 3, дроселюється через дроселі 13 і 14, то засувка 6 закривається швидко. При досягненні поршнем 5 положення, що забезпечує закриття бокових отворів 15, вода виходить лише через отвір 16 і дроселюється через дросель 14, що призводить до повільного закриття засувки 6, оскільки пропускна здатність дроселя 14 менша ніж дроселя 13. Таке комбіноване закриття гідравлічної засувки 6 зменшує гідравлічний удар, що виникає в напірному трубопроводі 7. При переключенні розподільчого пристрою 10 в позицію, яка забезпечує відкриття засувки 6 відбувається зворотний процес. Вода з напірного трубопроводу 7 по напірній лінії 12, через розподільчий пристрій 10 і зворотну лінію 8 подається спочатку через дросель 14 в камеру 3 гідроциліндра 1, що забезпечує його початкове відкриття. При досягненні поршнем 5 положення, що відповідає відкриттю бокових отворів 15, вода подається у камеру 3 також і через дросель 13, що призводить до більш швидкого відкриття засувки 6. Використання запірного пристрою, що заявляється, у порівнянні з прототипом має ряд переваг. Сюди слід віднести, передусім, попередження гідроудару при закритті засувки за рахунок використання гідроциліндра, що виконаний з нижнім і боковими отворами до яких приєднані відповідні дроселі, підвищення надійності і стабільності роботи, та спрощення конструкції. Також слід відмітити варіантність режимів закриття запірного пристрою за рахунок зміни витрато-напірних характеристик дроселів. 4
