Пристрій подавання брикетованих хімреагентів в свердловину

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 28110

Опубліковано: 26.11.2007

Автори: Писаренко Анатолій Анатолієвич, Іванків Ольга Олександрівна, Долюк Іван Петрович

Завантажити PDF файл.

Формула / Реферат

2. Пристрій за п. 1, який відрізняється тим, що він оснащений закріпленим на корпусі вузлом завантажування, напрямний жолоб якого суміщений з відповідним отвором в корпусі, а заштовхувач змонтований з можливістю засилати брикетований хімреагент в отвір перемикача за лінію його обертання і самовільно виходити з цього отвору.

Текст

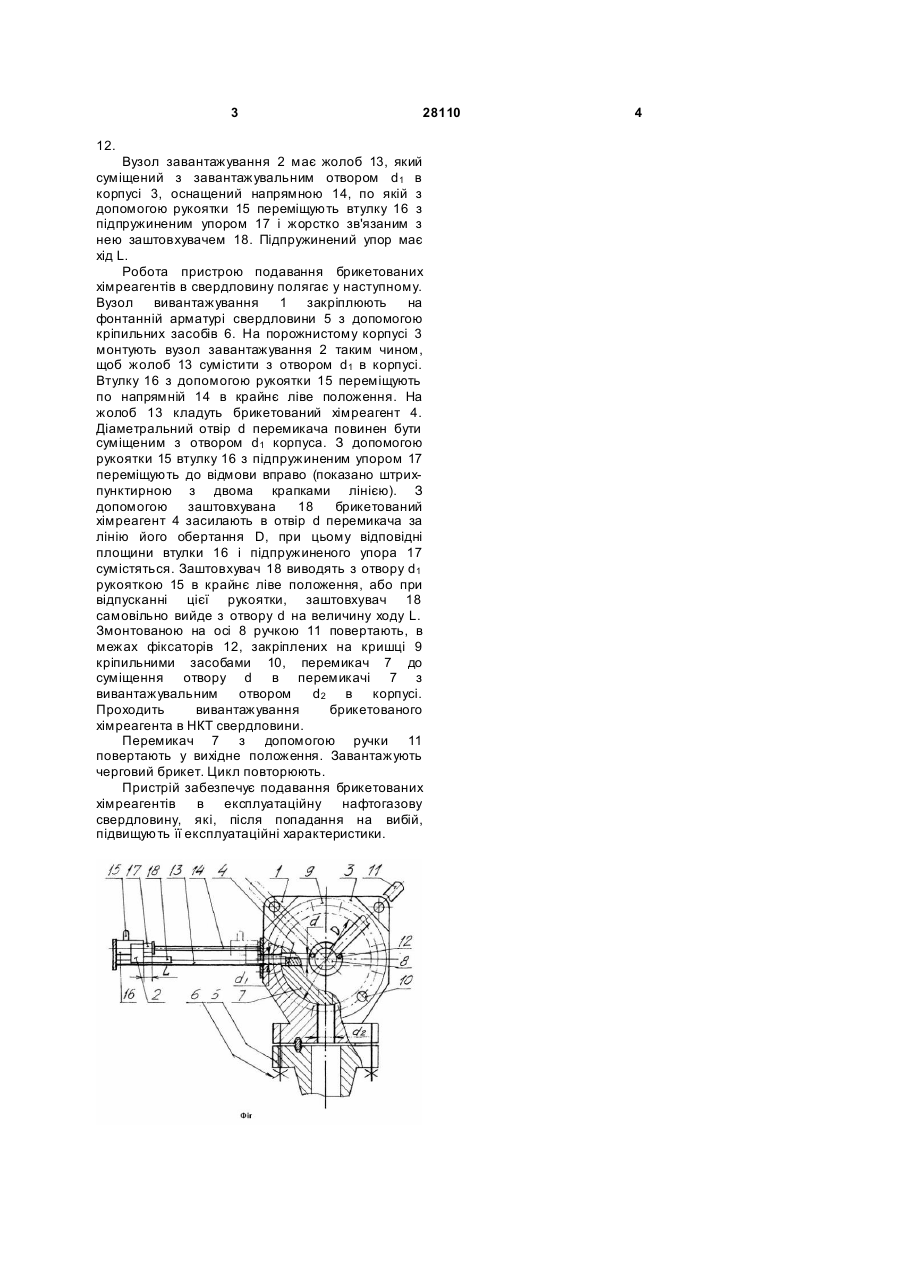

1. Пристрій подавання брикетованих хімреагентів в свердловину, що має порожнистий корпус, в якому виконаний в боковій частині отвір для завантажування, а в нижній частині - отвір для вивантажування брикетованого хімреагента в насосно-компресорну тр убу свердловини, оснащений перемикачем, змонтованим в 3 28110 12. Вузол завантажування 2 має жолоб 13, який суміщений з завантажувальним отвором d1 в корпусі 3, оснащений напрямною 14, по якій з допомогою рукоятки 15 переміщують втулку 16 з підпружиненим упором 17 і жорстко зв'язаним з нею заштовхувачем 18. Підпружинений упор має хід L. Робота пристрою подавання брикетованих хімреагентів в свердловину полягає у наступному. Вузол вивантажування 1 закріплюють на фонтанній арматурі свердловини 5 з допомогою кріпильних засобів 6. На порожнистому корпусі 3 монтують вузол завантажування 2 таким чином, щоб жолоб 13 сумістити з отвором d1 в корпусі. Втулку 16 з допомогою рукоятки 15 переміщують по напрямній 14 в крайнє ліве положення. На жолоб 13 кладуть брикетований хімреагент 4. Діаметральний отвір d перемикача повинен бути суміщеним з отвором d1 корпуса. З допомогою рукоятки 15 втулку 16 з підпружиненим упором 17 переміщують до відмови вправо (показано штрихпунктирною з двома крапками лінією). З допомогою заштовхувана 18 брикетований хімреагент 4 засилають в отвір d перемикача за лінію його обертання D, при цьому відповідні площини втулки 16 і підпружиненого упора 17 сумістяться. Заштовхувач 18 виводять з отвору d1 рукояткою 15 в крайнє ліве положення, або при відпусканні цієї рукоятки, заштовхувач 18 самовільно вийде з отвору d на величину ходу L. Змонтованою на осі 8 ручкою 11 повертають, в межах фіксаторів 12, закріплених на кришці 9 кріпильними засобами 10, перемикач 7 до суміщення отвору d в перемикачі 7 з вивантажувальним отвором d2 в корпусі. Проходить вивантажування брикетованого хімреагента в НКТ свердловини. Перемикач 7 з допомогою ручки 11 повертають у вихідне положення. Завантажують черговий брикет. Цикл повторюють. Пристрій забезпечує подавання брикетованих хімреагентів в експлуатаційну нафтогазову свердловину, які, після попадання на вибій, підвищують її експлуатаційні характеристики. 4

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for feeding packaged chemical reagents to well

Автори англійською

Doliuk Ivan Petrovych, Ivankiv Olha Oleksandrivna, Pysarenko Anatolii Anatoliiovych

Назва патенту російською

Устройство подачи брикетированных химреактивов в скважину

Автори російською

Долюк Иван Петрович, Иванкив Ольга Александровна, Писаренко Анатолий Анатольевич, Писаренко Анатолий Анатолиевич

МПК / Мітки

МПК: E21B 43/12

Мітки: пристрій, брикетованих, хімреагентів, подавання, свердловину
