Пристрій для рівномірного підбирання і дозованого подавання насіння сільськогосподарських культур з куп

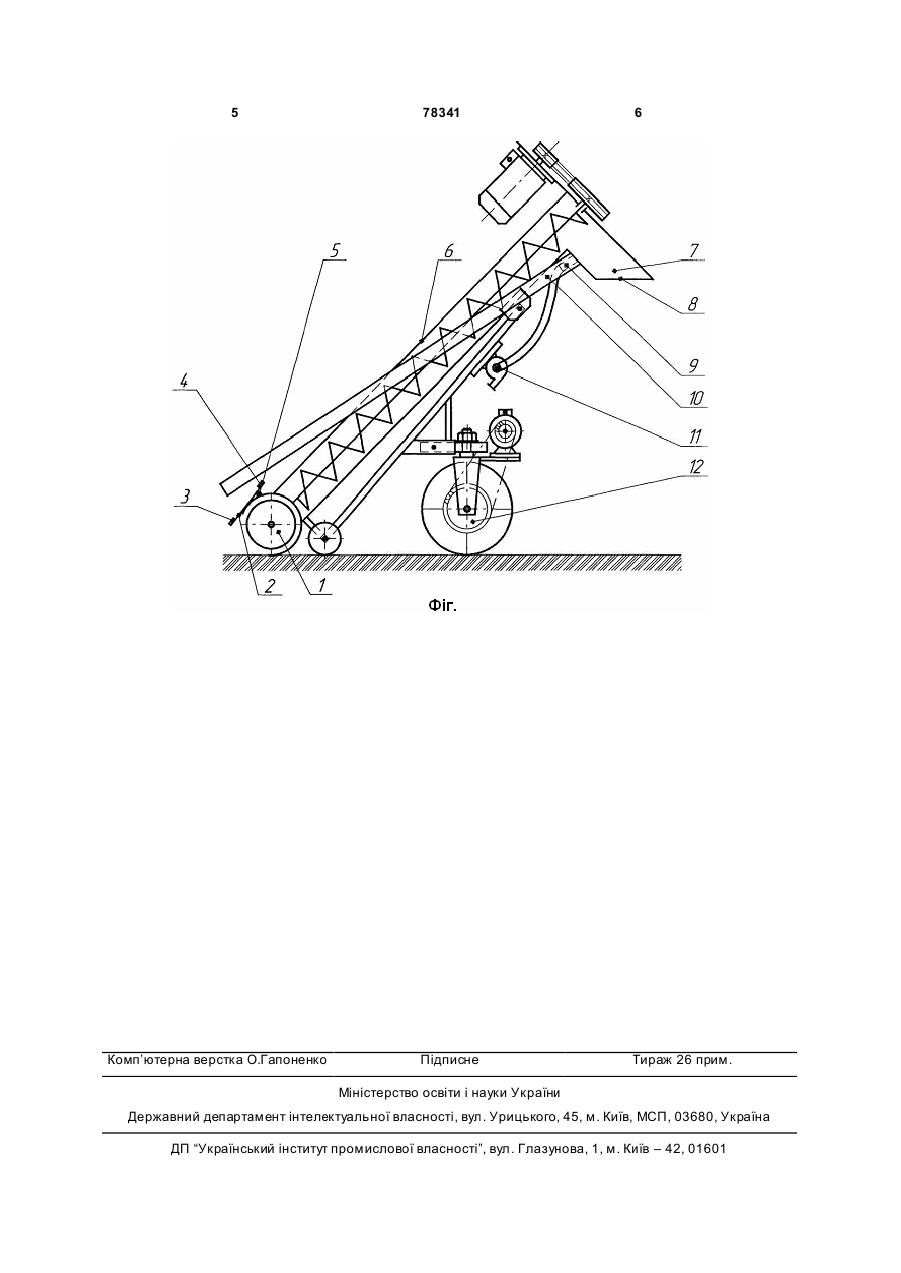

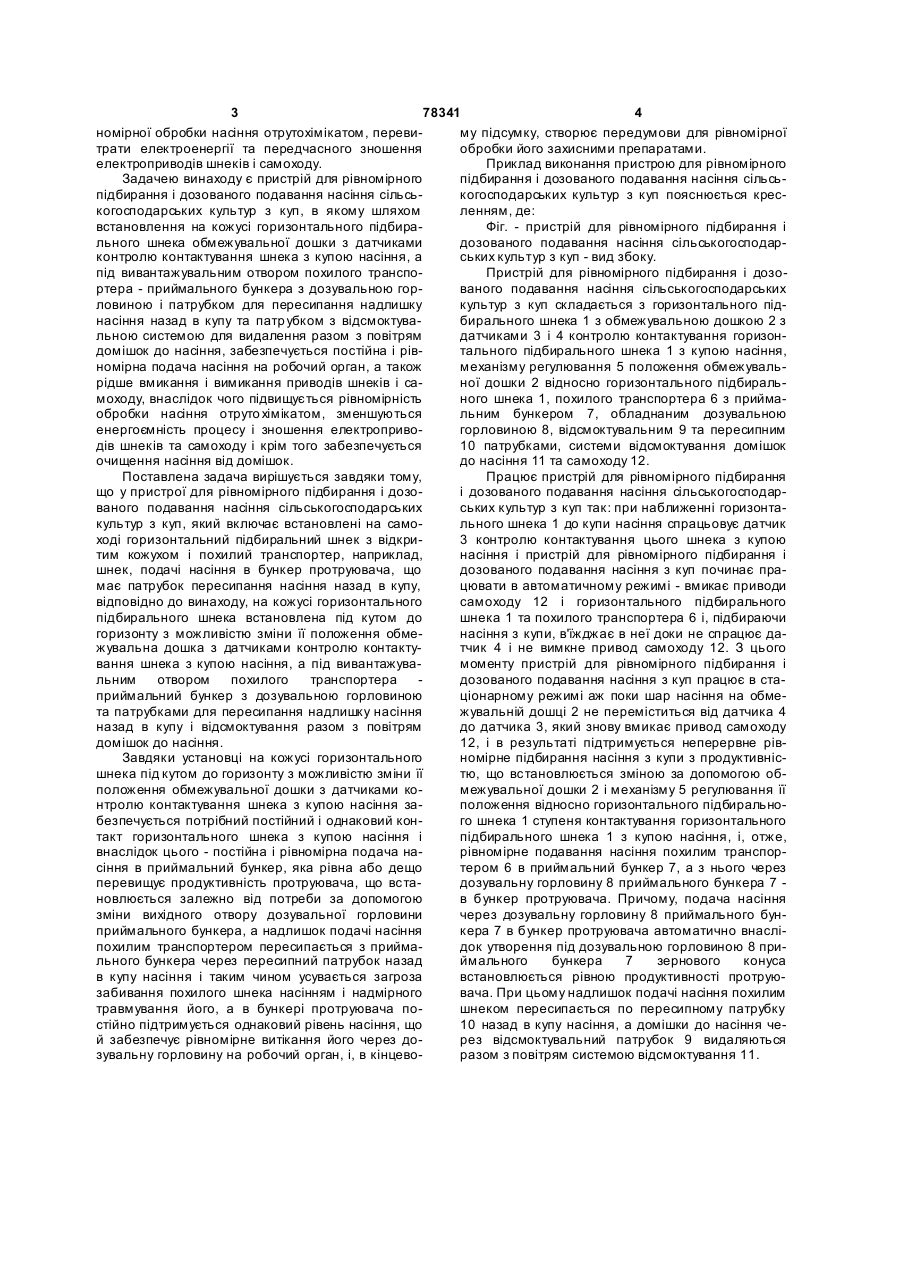

Пристрій для рівномірного підбирання і дозованого подавання насіння сільськогосподарських культур з куп, що має горизонтальний підбиральний шнек з відкритим кожухом і похилий транспортер, наприклад, шнек, патрубок пересипання надлишку насіння назад в купу і привід, встановлені на самоході, який відрізняється тим, що на кожусі горизонтального підбирального шнека встановлена під кутом до горизонту з можливістю зміни її положення обмежувальна дошка з датчиками контролю контактування шнека з купою насіння, а під вивантажувальним отвором похилого транспортера - приймальний бункер з дозувальною горловиною і патрубками для пересипання надлишку насіння назад в купу та відсмоктування разом з повітрям домішок до насіння. Винахід відноситься до галузі сільськогосподарського машинобудування і призначений для рівномірного підбирання і дозованого подавання насіння сільськогосподарських культур з куп в протруювач, тару чи транспортні засоби і може бути використаний в інших галузях для підбирання і подавання зерна та сипких матеріалів. Відомий пристрій для підбирання насіння з куп і подавання його в бункер протруювача насіння [А.с. СРСР №354785 А01С1/08], що включає горизонтальний підбиральний шнек з відкритим кожухом і похилий транспортер, який подає насіння в бункер протруювача. Недоліком цього пристрою є нерівномірне підбирання і недозоване подавання насіння в бункер протруювача, з умовлені відсутністю можливості встановлення постійного і однакового контактування горизонтального шнека з купою насіння та пересипання надлишку подачі його похилим транспортером назад в купу, внаслідок чого бункер протруювача часто переповнюється і спорожнюється, призводячи до частого вмикання і вимикання механізмів приводу горизонтального шнека і похилого транспортера та самоходу, що спричиняє нерівномірну подачу насіння на робочий орган, а отже, і нерівномірну обробку його препаратом, перевитрату електроенергії на привод робочих органів і самоходу та підви щене їх спрацювання. Найбільш близьким за технічною суттю до пристрою для рівномірного підбирання і дозованого подавання насіння з куп, що заявляється, є пристрій для підбирання насіння з куп і подавання його в бункер протруювача "Мобітокс-супер" Дебреценського підприємства з виробництва і обслуговування сільськогосподарських машин ["Протравливатель семян "Мобитокс-супер". Техническое описание и инструкция по обслуживанию". Венгрия, Дебрецен, 1986г.], який включає горизонтальний підбиральний шнек з відкритим кожухом, з'єднаний редуктором з похилим шнеком з приводом, що подає насіння в бункер протруювача, обладнаний патрубком пересипання насіння з бункера назад в купу. Недоліком цього пристрою є нерівномірне підбирання насіння горизонтальним шнеком і недозоване подавання його в бункер протруювача, що призводить до нерівномірної в часі обробки насіння препаратом, частого вмикання і вимикання приводів шнеків і самоходу і надмірного пересипання насіння назад в купу, а внаслідок цього - до нерів (19) UA (11) 78341 (13) C2 (21) a200500985 (22) 03.02.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Тимошенко Степан Петрович, Ратушний Володимир Васильович, Коваль Генадій Григорович, Тимошенко Степан Ігорович, Равлюк Віталій Васильович (73) Тимошенко Степан Петрович, Ратушний Володимир Васильович, Коваль Генадій Григорович, Тимошенко Степан Ігорович, Равлюк Віталій Васильович (56) UA 63383, 15.01.2004 SU 1386072, 07.04.1988 SU 1584785, 15.08.1990 SU 1627102, 15.02.1991 SU 354785, 16.10.1972 3 78341 4 номірної обробки насіння отрутохімікатом, перевиму підсумку, створює передумови для рівномірної трати електроенергії та передчасного зношення обробки його захисними препаратами. електроприводів шнеків і самоходу. Приклад виконання пристрою для рівномірного Задачею винаходу є пристрій для рівномірного підбирання і дозованого подавання насіння сільсьпідбирання і дозованого подавання насіння сільськогосподарських культур з куп пояснюється крескогосподарських культур з куп, в якому шляхом ленням, де: встановлення на кожусі горизонтального підбираФіг. - пристрій для рівномірного підбирання і льного шнека обмежувальної дошки з датчиками дозованого подавання насіння сільськогосподарконтролю контактування шнека з купою насіння, а ських культур з куп - вид збоку. під вивантажувальним отвором похилого транспоПристрій для рівномірного підбирання і дозортера - приймального бункера з дозувальною горваного подавання насіння сільськогосподарських ловиною і патрубком для пересипання надлишку культур з куп складається з горизонтального піднасіння назад в купу та патр убком з відсмоктувабирального шнека 1 з обмежувальною дошкою 2 з льною системою для видалення разом з повітрям датчиками 3 і 4 контролю контактування горизондомішок до насіння, забезпечується постійна і рівтального підбирального шнека 1 з купою насіння, номірна подача насіння на робочий орган, а також механізму регулювання 5 положення обмежувальрідше вмикання і вимикання приводів шнеків і саної дошки 2 відносно горизонтального підбиральмоходу, внаслідок чого підвищується рівномірність ного шнека 1, похилого транспортера 6 з приймаобробки насіння отруто хімікатом, зменшуються льним бункером 7, обладнаним дозувальною енергоємність процесу і зношення електропривогорловиною 8, відсмоктувальним 9 та пересипним дів шнеків та самоходу і крім того забезпечується 10 патрубками, системи відсмоктування домішок очищення насіння від домішок. до насіння 11 та самоходу 12. Поставлена задача вирішується завдяки тому, Працює пристрій для рівномірного підбирання що у пристрої для рівномірного підбирання і дозоі дозованого подавання насіння сільськогосподарваного подавання насіння сільськогосподарських ських культур з куп так: при наближенні горизонтакультур з куп, який включає встановлені на самольного шнека 1 до купи насіння спрацьовує датчик ході горизонтальний підбиральний шнек з відкри3 контролю контактування цього шнека з купою тим кожухом і похилий транспортер, наприклад, насіння і пристрій для рівномірного підбирання і шнек, подачі насіння в бункер протруювача, що дозованого подавання насіння з куп починає прамає патрубок пересипання насіння назад в купу, цювати в автоматичному режимі - вмикає приводи відповідно до винаходу, на кожусі горизонтального самоходу 12 і горизонтального підбирального підбирального шнека встановлена під кутом до шнека 1 та похилого транспортера 6 і, підбираючи горизонту з можливістю зміни її положення обменасіння з купи, в'їжджає в неї доки не спрацює дажувальна дошка з датчиками контролю контактутчик 4 і не вимкне привод самоходу 12. З цього вання шнека з купою насіння, а під вивантажувамоменту пристрій для рівномірного підбирання і льним отвором похилого транспортера дозованого подавання насіння з куп працює в стаприймальний бункер з дозувальною горловиною ціонарному режимі аж поки шар насіння на обмета патрубками для пересипання надлишку насіння жувальній дошці 2 не переміститься від датчика 4 назад в купу і відсмоктування разом з повітрям до датчика 3, який знову вмикає привод самоходу домішок до насіння. 12, і в результаті підтримується неперервне рівЗавдяки установці на кожусі горизонтального номірне підбирання насіння з купи з продуктивнісшнека під кутом до горизонту з можливістю зміни її тю, що встановлюється зміною за допомогою обположення обмежувальної дошки з датчиками комежувальної дошки 2 і механізму 5 регулювання її нтролю контактування шнека з купою насіння заположення відносно горизонтального підбиральнобезпечується потрібний постійний і однаковий конго шнека 1 ступеня контактування горизонтального такт горизонтального шнека з купою насіння і підбирального шнека 1 з купою насіння, і, отже, внаслідок цього - постійна і рівномірна подача нарівномірне подавання насіння похилим транспорсіння в приймальний бункер, яка рівна або дещо тером 6 в приймальний бункер 7, а з нього через перевищує продуктивність протруювача, що встадозувальну горловину 8 приймального бункера 7 новлюється залежно від потреби за допомогою в бункер протруювача. Причому, подача насіння зміни вихідного отвору дозувальної горловини через дозувальну горловину 8 приймального бунприймального бункера, а надлишок подачі насіння кера 7 в бункер протруювача автоматично внасліпохилим транспортером пересипається з приймадок утворення під дозувальною горловиною 8 прильного бункера через пересипний патрубок назад ймального бункера 7 зернового конуса в купу насіння і таким чином усувається загроза встановлюється рівною продуктивності протруюзабивання похилого шнека насінням і надмірного вача. При цьому надлишок подачі насіння похилим травмування його, а в бункері протруювача пошнеком пересипається по пересипному патрубку стійно підтримується однаковий рівень насіння, що 10 назад в купу насіння, а домішки до насіння чей забезпечує рівномірне витікання його через дорез відсмоктувальний патрубок 9 видаляються зувальну горловину на робочий орган, і, в кінцеворазом з повітрям системою відсмоктування 11. 5 Комп’ютерна верстка О.Гапоненко 78341 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
