Пристрій для вимірювання лінійних розмірів виробів

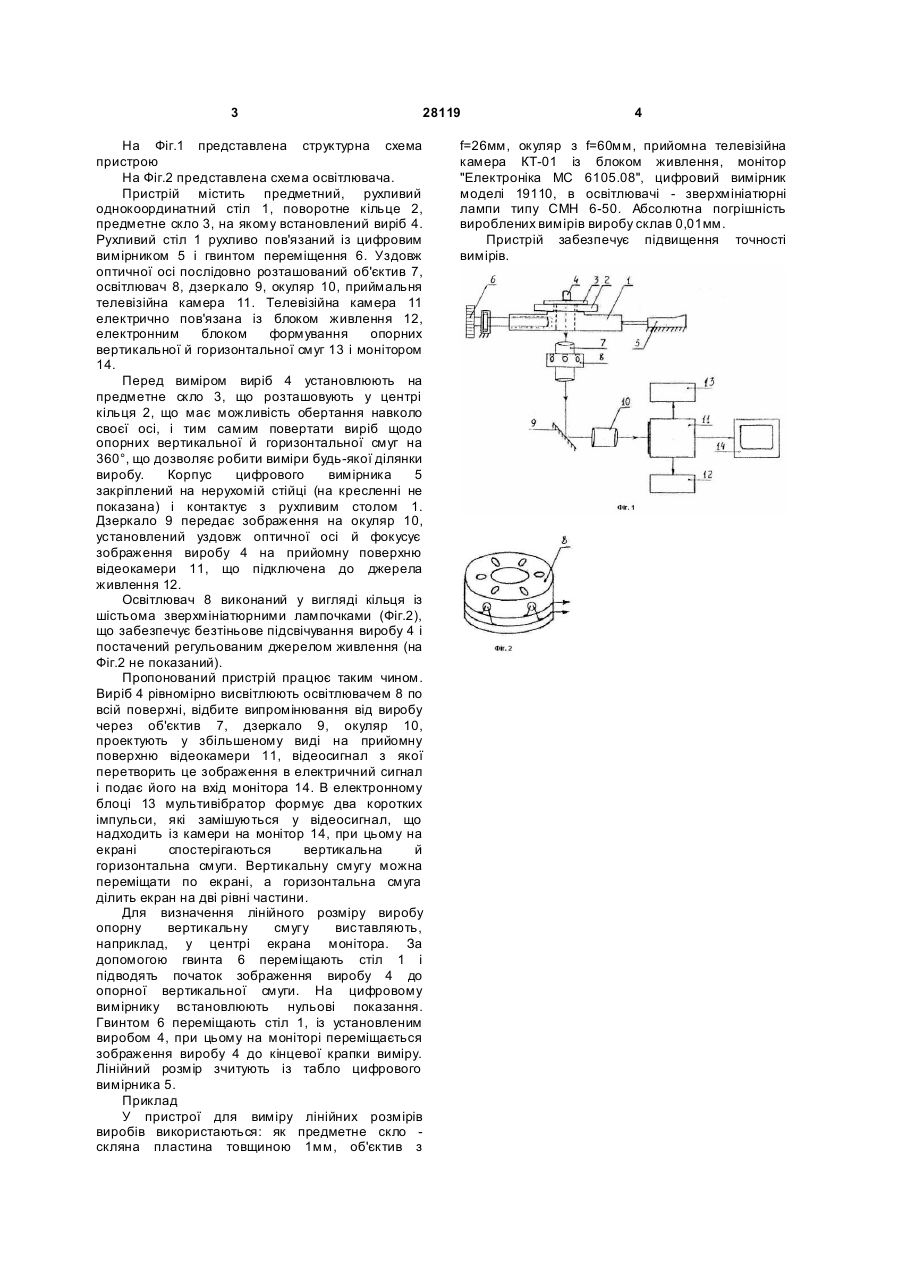

Пристрій для вимірювання лінійних розмірів виробів, що включає вимірювальний вузол, предметний стіл із предметним склом і наскрізним 3 28119 На Фіг.1 представлена структурна схема пристрою На Фіг.2 представлена схема освітлювача. Пристрій містить предметний, рухливий однокоординатний стіл 1, поворотне кільце 2, предметне скло 3, на якому встановлений виріб 4. Рухливий стіл 1 рухливо пов'язаний із цифровим вимірником 5 і гвинтом переміщення 6. Уздовж оптичної осі послідовно розташований об'єктив 7, освітлювач 8, дзеркало 9, окуляр 10, приймальня телевізійна камера 11. Телевізійна камера 11 електрично пов'язана із блоком живлення 12, електронним блоком формування опорних вертикальної й горизонтальної смуг 13 і монітором 14. Перед виміром виріб 4 установлюють на предметне скло 3, що розташовують у центрі кільця 2, що має можливість обертання навколо своєї осі, і тим самим повертати виріб щодо опорних вертикальної й горизонтальної смуг на 360°, що дозволяє робити виміри будь-якої ділянки виробу. Корпус цифрового вимірника 5 закріплений на нерухомій стійці (на кресленні не показана) і контактує з рухливим столом 1. Дзеркало 9 передає зображення на окуляр 10, установлений уздовж оптичної осі й фокусує зображення виробу 4 на прийомну поверхню відеокамери 11, що підключена до джерела живлення 12. Освітлювач 8 виконаний у вигляді кільця із шістьома зверхмініатюрними лампочками (Фіг.2), що забезпечує безтіньове підсвічування виробу 4 і постачений регульованим джерелом живлення (на Фіг.2 не показаний). Пропонований пристрій працює таким чином. Виріб 4 рівномірно висвітлюють освітлювачем 8 по всій поверхні, відбите випромінювання від виробу через об'єктив 7, дзеркало 9, окуляр 10, проектують у збільшеному виді на прийомну поверхню відеокамери 11, відеосигнал з якої перетворить це зображення в електричний сигнал і подає його на вхід монітора 14. В електронному блоці 13 мультивібратор формує два коротких імпульси, які замішуються у відеосигнал, що надходить із камери на монітор 14, при цьому на екрані спостерігаються вертикальна й горизонтальна смуги. Вертикальну смугу можна переміщати по екрані, а горизонтальна смуга ділить екран на дві рівні частини. Для визначення лінійного розміру виробу опорну вертикальну смугу виставляють, наприклад, у центрі екрана монітора. За допомогою гвинта 6 переміщають стіл 1 і підводять початок зображення виробу 4 до опорної вертикальної смуги. На цифровому вимірнику встановлюють нульові показання. Гвинтом 6 переміщають стіл 1, із установленим виробом 4, при цьому на моніторі переміщається зображення виробу 4 до кінцевої крапки виміру. Лінійний розмір зчитують із табло цифрового вимірника 5. Приклад У пристрої для виміру лінійних розмірів виробів використаються: як предметне скло скляна пластина товщиною 1мм, об'єктив з 4 f=26мм, окуляр з f=60мм, прийомна телевізійна камера КТ-01 із блоком живлення, монітор "Електроніка МС 6105.08", цифровий вимірник моделі 19110, в освітлювачі - зверхмініатюрні лампи типу СМН 6-50. Абсолютна погрішність вироблених вимірів виробу склав 0,01мм. Пристрій забезпечує підвищення точності вимірів.
