Спосіб деформаційно-термічної обробки дроту в потоці

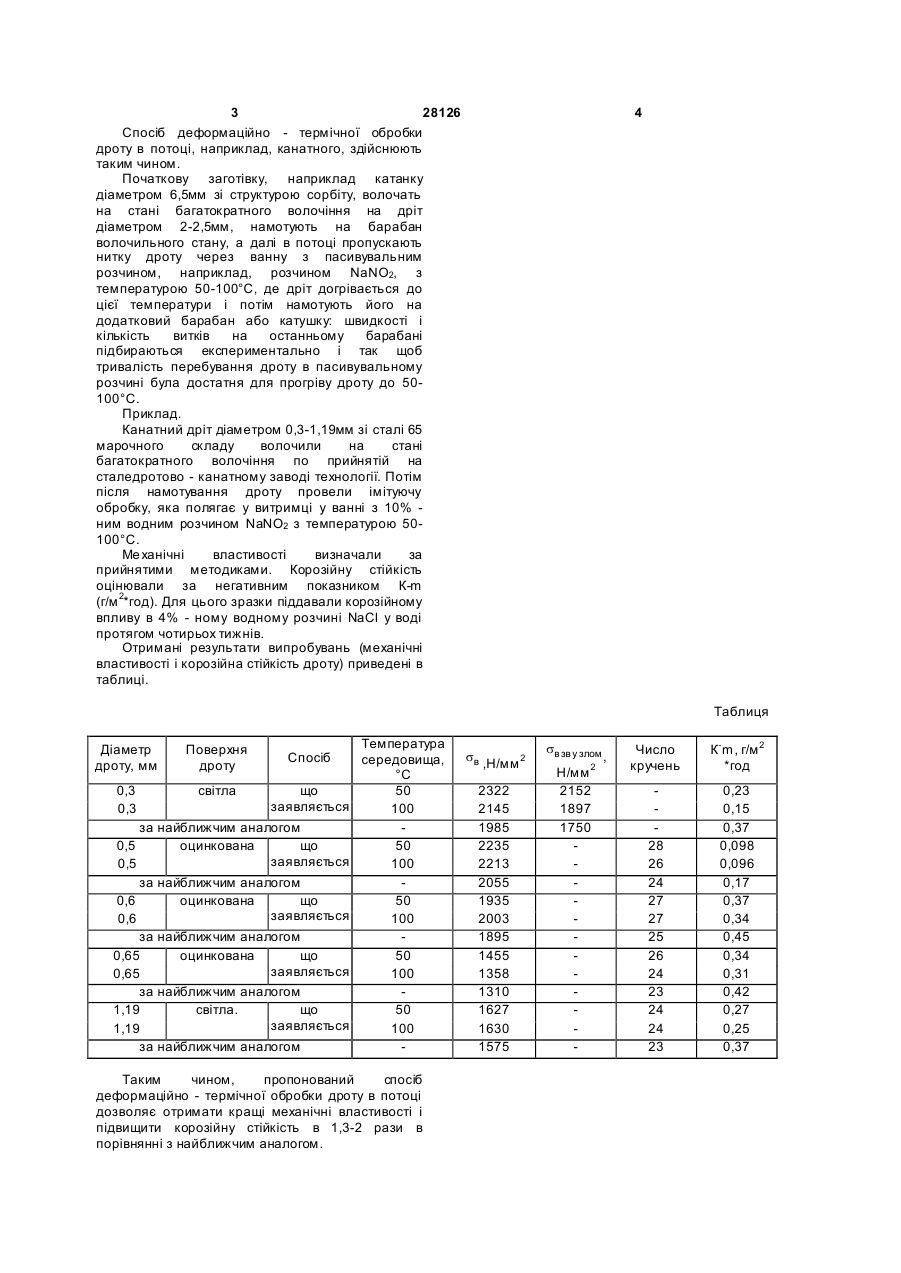

Спосіб деформаційно-термічної обробки дроту в потоці, наприклад канатного, що включає волочіння, намотування і тепловий вплив в рідкому середовищі, який відрізняється тим, що тепловий вплив проводять безпосередньо після намотування шляхом догріву до 50-100 °С в пасивувальному рідкому розчині. (19) (21) u200708267 (22) 19.07.2007 (24) 26.11.2007 (72) АЛІМОВ ВАЛЕРІЙ ІВАНОВИЧ, UA, ШТИХНО АЛЛ А ПЕТРІВН А, U A, ШЕВЧЕНКО ТЕТЯНА ІВАНІВН А, U A, МАКС АКОВ АН АТОЛІЙ ІВАНОВИЧ, UA (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 28126 Спосіб деформаційно - термічної обробки дроту в потоці, наприклад, канатного, здійснюють таким чином. Початкову заготівку, наприклад катанку діаметром 6,5мм зі структурою сорбіту, волочать на стані багатократного волочіння на дріт діаметром 2-2,5мм, намотують на барабан волочильного стану, а далі в потоці пропускають нитку дроту через ванну з пасивувальним розчином, наприклад, розчином NaNO2, з температурою 50-100°С, де дріт догрівається до цієї температури і потім намотують його на додатковий барабан або катушку: швидкості і кількість витків на останньому барабані підбираються експериментально і так щоб тривалість перебування дроту в пасивувальному розчині була достатня для прогріву дроту до 50100°С. Приклад. Канатний дріт діаметром 0,3-1,19мм зі сталі 65 марочного складу волочили на стані багатократного волочіння по прийнятій на сталедротово - канатному заводі технології. Потім після намотування дроту провели імітуючу обробку, яка полягає у витримці у ванні з 10% ним водним розчином NaNО2 з температурою 50100°С. Ме ханічні властивості визначали за прийнятими методиками. Корозійну стійкість оцінювали за негативним показником К-m (г/м 2*год). Для цього зразки піддавали корозійному впливу в 4% - ному водному розчині NaCl у воді протягом чотирьох тижнів. Отримані результати випробувань (механічні властивості і корозійна стійкість дроту) приведені в таблиці. 4 Таблиця Діаметр дроту, мм Поверхня дроту 0,3 0,3 світла Спосіб що заявляється за найближчим аналогом 0,5 оцинкована що заявляється 0,5 0,6 0,6 за найближчим аналогом оцинкована що заявляється за найближчим аналогом 0,65 оцинкована що заявляється 0,65 за найближчим аналогом 1,19 світла. що заявляється 1,19 за найближчим аналогом Температура середовища, °С 50 100 50 100 50 100 50 100 50 100 Таким чином, пропонований спосіб деформаційно - термічної обробки дроту в потоці дозволяє отримати кращі механічні властивості і підвищити корозійну стійкість в 1,3-2 рази в порівнянні з найближчим аналогом. sв ,Н/мм 2 2322 2145 1985 2235 2213 2055 1935 2003 1895 1455 1358 1310 1627 1630 1575 sв зв у злом Н/мм 2 2152 1897 1750 , Число кручень К-m, г/м 2 *год 28 26 24 27 27 25 26 24 23 24 24 23 0,23 0,15 0,37 0,098 0,096 0,17 0,37 0,34 0,45 0,34 0,31 0,42 0,27 0,25 0,37
